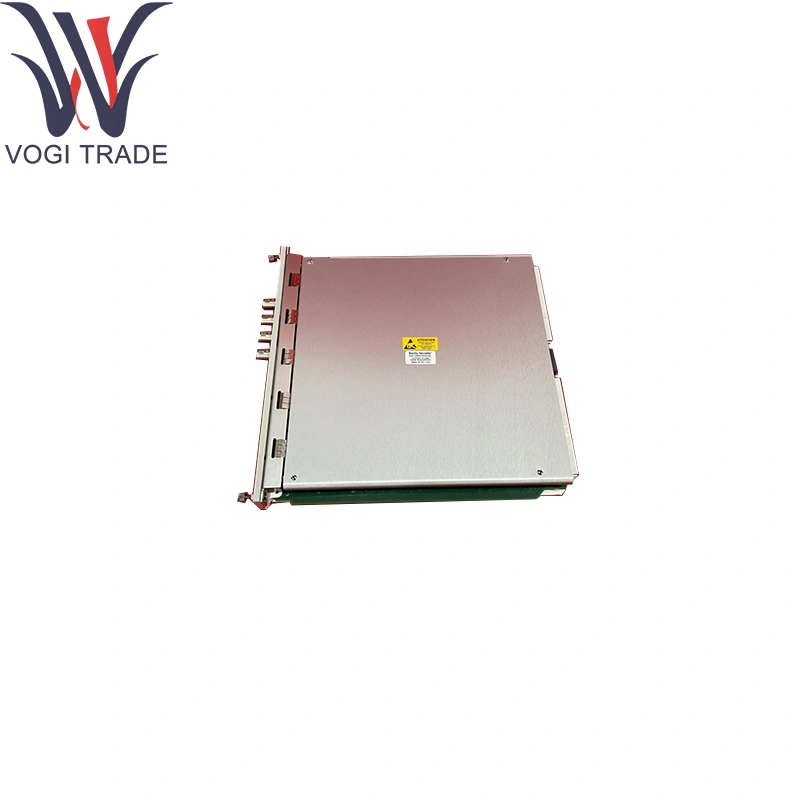

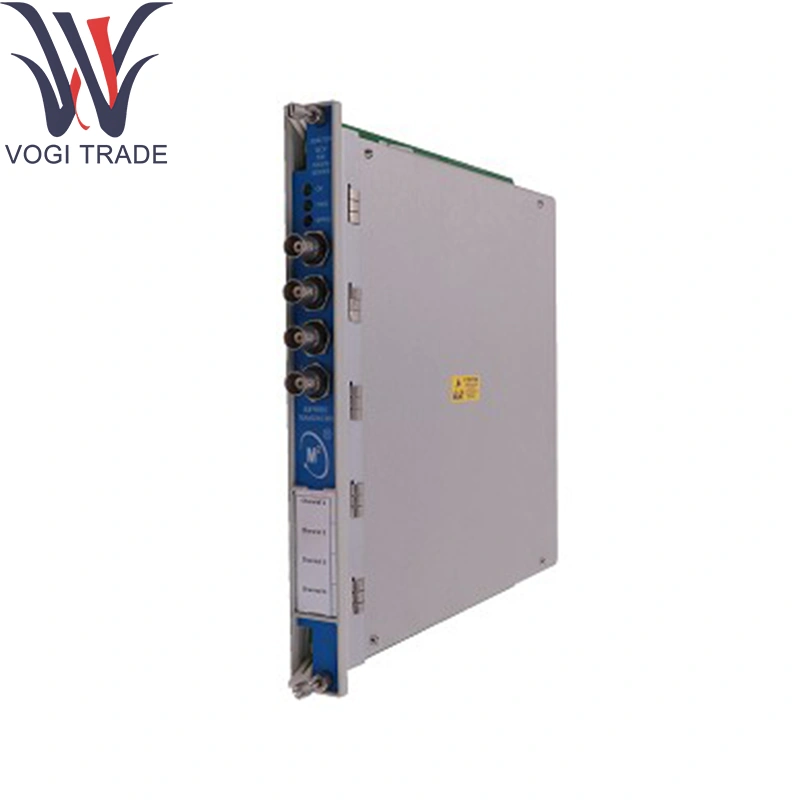

نيفادا نيفادا 3500/72M-01-00

طلب المعلومات

مراقبة موقف قضيب

3500/72M - AA -BB

ج: نوع وحدة الإدخال/الإخراج

01 وحدة I/O مع إنهاء داخلي

02 وحدة الإدخال/الإخراج مع الإنهاءات الخارجية

03 وحدة الإدخال/الإخراج مع الحواجز الداخلية والإنهائيات الداخلية

ب: خيار موافقة المنطقة الخطرة

00 لا شيء

01 Cnrtlus (الفئة 1 ، القسم 2)

02 ATEX/IECEX/CSA (الفئة 1 ، المنطقة 2)

المعلمات الفنية

القنوات: 2 مدخلات مستشعر مستقلة في وضع القضيب للبناء نيفادا 3500/72M-01-00

أنواع المستشعرات المدعومة:

المحولات التفاضلية المتغيرة الخطية (LVDTS)

محولات وضع القضيب المغنطيسي أو الجهد

نطاق الإدخال: ± 10VDC التناظرية (قابلة للبرمجة ± 5V إلى ± 15V تمتد)

القرار: تحويل A/D 16 بت لكل قناة في نيفادا نيفادا 3500/72M-01-00 (≈ 0.0015 ٪ من SPAN)

الدقة: ± 0.1 ٪ من النطاق الكامل بعد الخطية

معدل أخذ العينات: 1 كيلو هرتز لكل قناة ، اكتساب متزامن

العزلة: ≥1kv قناة إلى شاسيس وقناة إلى قناة

حماية المدخلات: الجهد الزائد إلى ± 30V ؛ العكسي للقطعة وحماية الزيادة

البيئة:

درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية

درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية للبندق نيفادا 3500/72M-01-00

الرطوبة: ≤95 ٪ RH ، غير التكوين

وظيفة المنتج

تكييف الموضع: يطبق الإثارة ، والتخزين المؤقت ، والتكييف عبر نيفادا 3500/72M-01-00 ، ثم الرقمنة والخطية إلى وحدات الإزاحة الحقيقية.

المراقبة الديناميكية: يلتقط عابرات الموضع عالي السرعة وأوقات يسكن للكشف عن الفشل.

اتصال البيانات: يبث الموقف في الوقت الحقيقي والتشخيصات على ناقل 3500 Packplane.

مجالات التطبيق

الضواغط والمحركات المتبادلة: ردود الفعل المستمرة في وضع القضيب من خلال نيفادا 3500/72M-01-00 لتجنب الطفرة وضبط الأداء.

API-618 الامتثال: تلبي متطلبات الدقة لأنظمة الحماية الحرجة.

التكامل مع DCS/SCADA: عبر وحدات 4-20 مللي أمور أو مخرجات رقمية.

الصيانة والتشخيص: يتيح الكشف المبكر عن التآكل باستخدام ملفات تعريف حركة Nevada 3500/72M-01-00.
