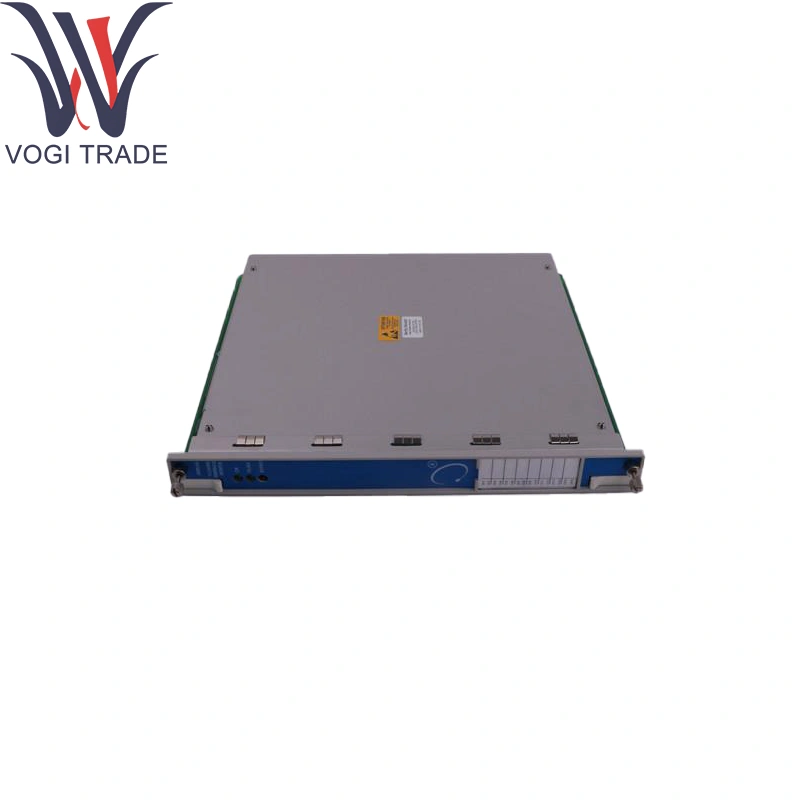

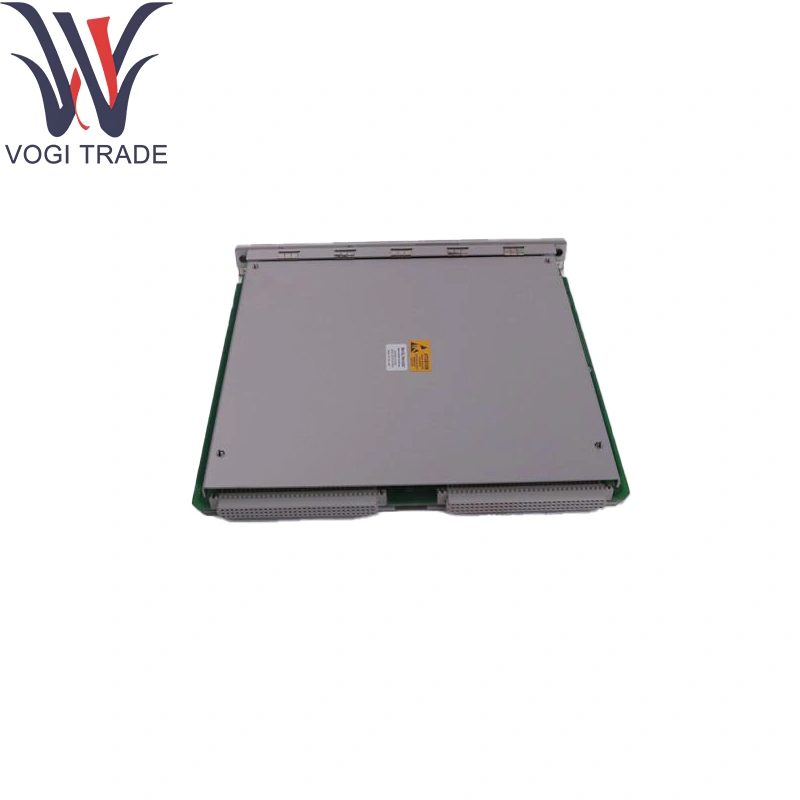

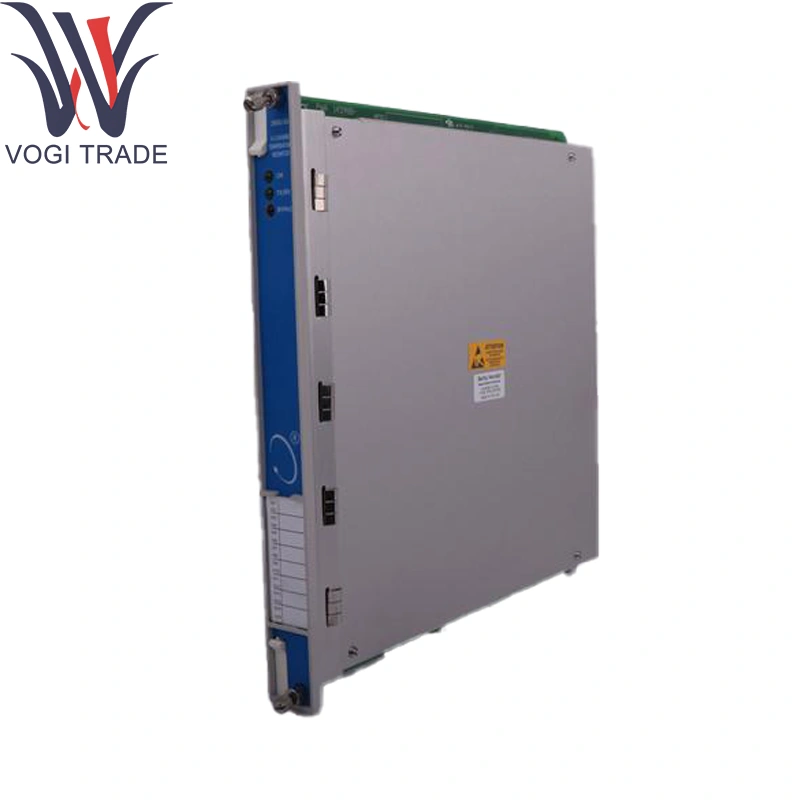

العلامة التجارية: نيفاداالوصف: 136180-01الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 11مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 3500/92-02-01-01 136180-01 Bridges حافلة بلان الخلفية الرقمية 3500 إلى شبكات الزراعة والأنظمة المضيفة. مثالي حيث يمكن مشاركة بيانات الصحة في الوقت الفعلي-الاضطراب ، الموضع ، متغيرات العملية ، الإنذارات-مع DCS/SCADA ، منصات إدارة الأصول ، أو HMIs عن بُعد عبر Modbus RTU/TCP ، OPC UA ، أو Ethernet/IP ، دون حدة نظام الحماية.
| تصنيع |
نيفادا |
| رقم النموذج |
3500/92-02-01-01 |
| رقم الطلب |
136180-01 |
| كتالوج |
3500/92 |
| وصف |
وحدة بوابة الاتصال |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8471800000 |
| البعد |
24*2.4*24 (سم) |
| وزن |
1.4 كجم |
طلب المعلومات
3500/92 بوابة الاتصال
3500/92-AA-BB-CC
ج: نوع وحدة الإدخال/الإخراج
01 وحدة I/O MODBUSRS232/RS422
02 Modbusrs485 I/O Module
03 وحدة Ethernet/RS232 Modbus I/O
04 وحدة Ethernet/RS485 Modbus I/O
ب: نوع الذاكرة
01 ذاكرة منخفضة
ج: خيار موافقة الوكالة
00 لا شيء
01 CSA/NRTL/C.
02 CSA/ATEX/IECEX
المعلمات الفنية
واجهة Packplane: موصلات مزدوجة 50 دبوسًا لـ 3500 حافلة رقمية داخل/خارج في نيفادا 3500/92-02-01-01 136180-01
منافذ Ethernet: 2 × 10/100Base-T RJ-45 (يدعم رابط الترابط)
المنافذ التسلسلية: 2 × RS-485 (Modbus RTU) على كتلة الطرفية القابلة للتوصيل
البروتوكولات المدعومة:
نفق نيفادا 3500 حافلة
Modbus RTU/TCP
OPC تفعل
Ethernet/IP (رسائل ضمنية)
أداء:
Ethernet: تصل إلى 100 ميجابت في الثانية في الثانية
المسلسل: ما يصل إلى 115200BAUD لكل ميناء
زمن انتقال الحافلة: ≤5ms من طرف إلى طرف من نيفادا 136180-01
الذاكرة/وحدة المعالجة المركزية: 64 ميجابايت SDRAM ، وميض 16 ميجابايت للبرامج الثابتة وعلامة التخزين المؤقت
السلطة: 24VDC عبر Packplane (18–32V DC) ، ≤0.5a
العزلة: 1 كيلو فولت العزلة الجلفانية على منافذ التسلسلية والإيثرنت
البيئة:
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
وظيفة المنتج
تحويل البروتوكول: MAPS 3500 BUS DATA TARMES عبر BLAY NEVADA 3500/92-02-01-01 136180-01 في بروتوكولات قياسية الصناعة.
تجميع البيانات: مخزن المؤقتة الإنذارات والاتجاهات والتشخيص للنقل بالجملة.
التكرار: ثنائي المجهر مع الفشل التلقائي.
التكوين والتشخيص: Web-UI و CLI مضمن في نيفادا 3500/92-02-01-01 136180-01 لإعدادات الشبكة والمراقبة
مجالات التطبيق
تكامل DCS/SCADA: تغذية بيانات الصحة في الوقت الفعلي باستخدام BLAY NEVADA 3500/92-02-01-01 136180-01 في أنظمة التحكم.
أنظمة إدارة الأصول: تدفق اتجاهات الاهتزاز إلى منصات المؤرخين (OPC UA).
المراقبة عن بُعد: Tunneling 3500 بيانات عبر WAN الصناعية مع نيفادا 136180-01.
منطق السلامة والإغلاق: توجيه الإنذارات الحرجة إلى SIS عبر Modbus.
التكامل القديم: سد المنشآت الأقدم عبر BLAY NEVADA 3500/92-02-01-01 136180-01 في أطر IIOT.
