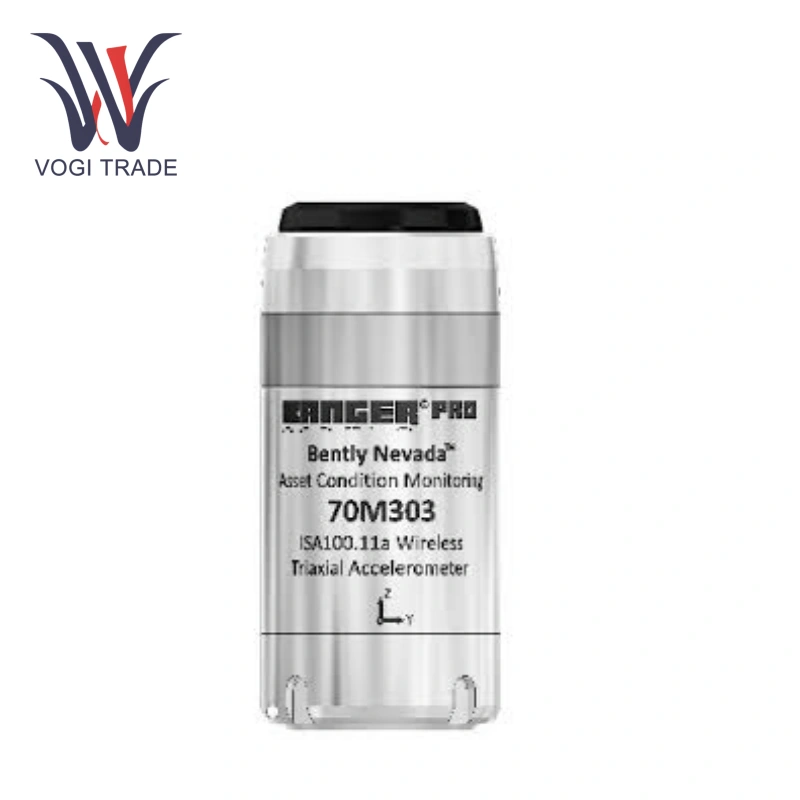

بنتلي نيفادا 70M303-10-01-01-01

نظرة عامة على المنتج

الموديل: 70M303-10-01-01-01

المعلمات المراقبة: اهتزاز ثلاثي المحاور (السرعة 5-1 كيلو هرتز، التسارع 5-10 كيلو هرتز)، درجة حرارة السطح

بروتوكول الشبكة: بروتوكول الشبكة اللاسلكية ISA100.11a، يدعم IEEE 802.15.4، ويعمل في نطاق التردد العام ISM 2.45 جيجا هرتز، ويستخدم طوبولوجيا شبكية ونجمية

مسافة الإرسال: تصل إلى 200 متر في خط مستقيم، 75-100 متر في البيئات الصناعية النموذجية

تصنيف الحماية: IP67، مقاوم للغبار ومقاوم للماء

تصنيف مقاومة الانفجار: ATEX/IECEx Zone 0 (ia I/IIC T4)، الفئة 1 Div 1، مناسب للمناطق الخطرة

نوع البطارية: بطارية ليثيوم ثيونيل كلوريد قابلة للاستبدال بقدرة 3.6 فولت، مع عمر بطارية يصل إلى 5 سنوات (اعتمادًا على نوع جمع البيانات والتردد)

درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

إخراج البيانات: يدعم إخراج Modbus ويمكن توصيله بـ DCS أو مؤرخ المصنع، ويمكنه أيضًا التفاعل مع أنظمة System 1 Evo

ميزة

مراقبة شاملة ودقيقة: Bently Nevada 70M303-10-01-01-01 مراقبة متكاملة للاهتزاز ثلاثي المحاور ودرجة الحرارة، إلى جانب مكتبة المحامل المتدحرجة المدمجة، توفر تحليلًا ممتازًا لاهتزاز المحامل المتدحرجة وتراقب حالة تشغيل المعدات بدقة.

توافق قوي مع النظام: يمكن إخراج بيانات Bently Nevada 70M303-10-01-01-01 عبر اتصال Modbus ومخرج OPC، مع التكامل بسلاسة مع نظام System 1 Evo لإدارة النظام الأساسي الموحد وتحليل حالة المعدات.

آمن وموثوق: Bently Nevada 70M303-10-01-01-01 المزود بتشفير AES 128 بت يضمن النقل الآمن للبيانات، بينما يلبي المستوى العالي من الحماية والتصميم المقاوم للانفجار متطلبات الاستخدام في المناطق الخطرة.

طلب

يستخدم Bently Nevada 70M303-10-01-01-01 لمراقبة اهتزاز مراوح برج التبريد في محطات الطاقة، ويراقب هذا النظام سرعة اهتزاز المروحة في الوقت الفعلي، مما يتيح الكشف في الوقت المناسب عن تآكل ورخاوة شفرات المروحة، بالإضافة إلى أعطال المحرك والمخفض المحتملة.

تم تثبيت Bently Nevada 70M303-10-01-01-01 على مراوح المبادل الحراري المبرد بالهواء في مصانع البتروكيماويات، وهو يراقب حالة تشغيل المروحة بشكل فعال.

التوافق والتكامل

دعم البرمجيات:

برنامج النظام 1: يتطلب الإصدار 20.2 أو أعلى، مع إخراج بيانات واجهة العميل العامة (GCI). يتطلب كل مستشعر ترخيصًا منفصلاً لجهاز System 1 (رقم الجزء 3071/13).

أدوات الطرف الثالث: تدعم إخراج بيانات Modbus للبيانات المتكاملة، مما يسهل التكامل في أنظمة SCADA أو PLC.

توافق البوابة:

بوابات ISA100: مثل Bently Nevada 70M320 (يدعم ما يصل إلى 50 مستشعرًا)، أو Yokogawa YFGW410 (ما يصل إلى 160 مستشعرًا)، أو Honeywell WDM (ما يصل إلى 320 مستشعرًا).

طوبولوجيا الشبكة: تدعم الشبكات النجمية أو الشبكية، بحد أقصى لعمق ثلاث قفزات، مما يضمن نقل البيانات بشكل موثوق.
