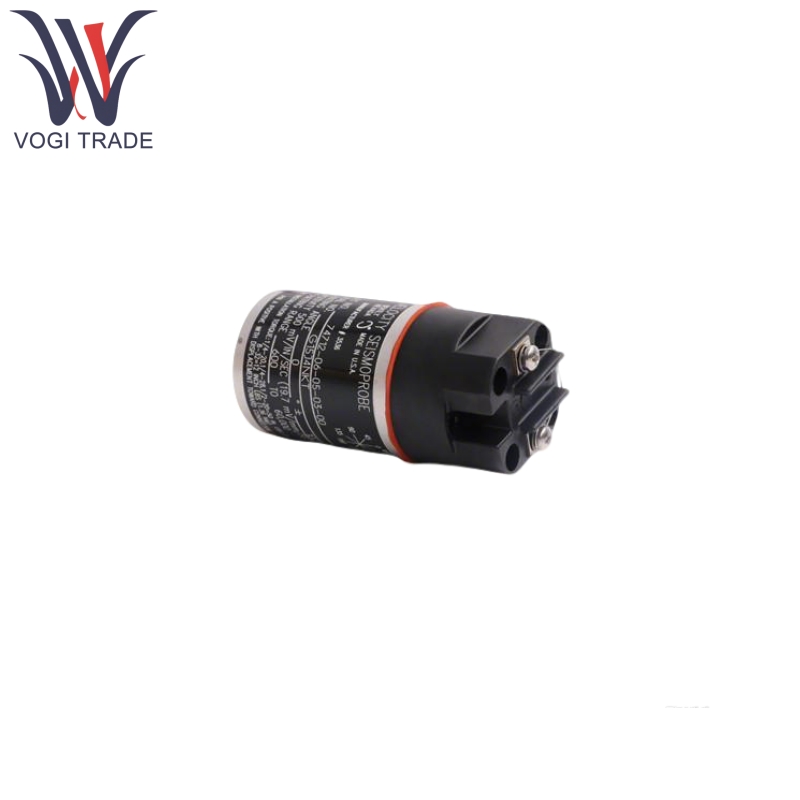

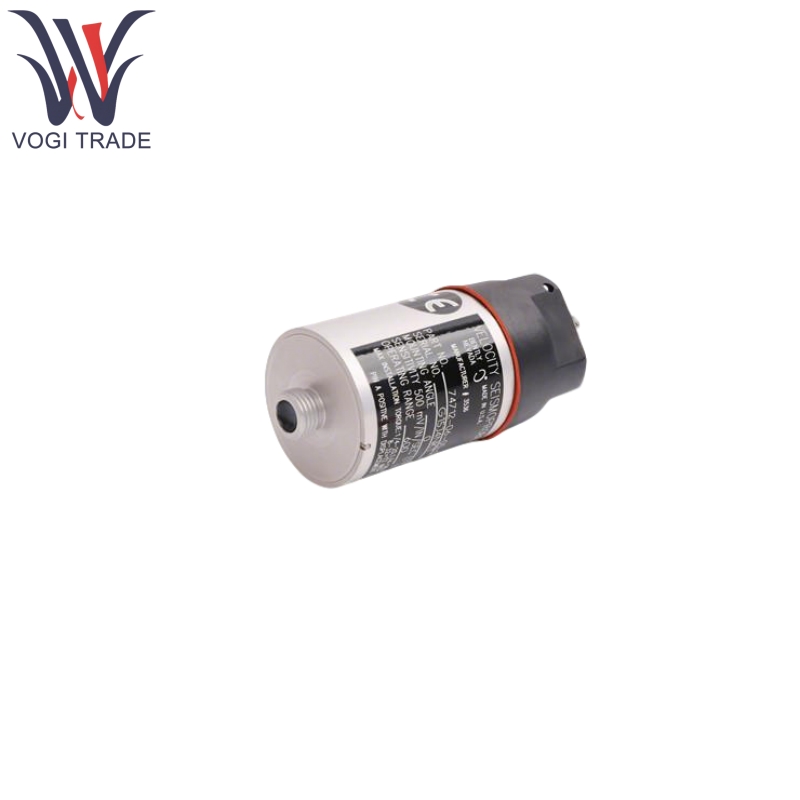

العلامة التجارية: نيفاداالوصف: محول سرعة Seismoprobeالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 74712-06-05-03-00 محول سرعة Seismoprobe هو ترقية عالية الحرارة إلى طراز 9200 ، مصمم لقياسات الاهتزاز المطلق في بيئات درجات الحرارة العالية. تتمثل وظيفتها الأساسية في قياس الاهتزاز المطلق (نسبة إلى المساحة الحرة) لإسكان الحامل أو غلاف الماكينة أو الهيكل ، واستخدام تقنية لفائف الفرامل اثنين وإخراج إشارة الجهد تتناسب مع سرعة الاهتزاز.
| تصنيع |
نيفادا |
| رقم النموذج |
74712 |
| رقم الطلب |
74712-06-05-03-00 |
| كتالوج |
- |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز HS |
9031900090 |
| البعد |
1 سم |
| وزن |
0.48 كجم |
ميزات المنتج
تتبنى نيفادا 74712-06-05-03-00 تصميم لفائف متحركة ، مما يولد جهدًا مستحثًا من خلال حركة الملف في مجال مغناطيسي ، وتتناسب إشارة الخرج مباشرة مع سرعة الاهتزاز ، دون الحاجة إلى إمدادات طاقة خارجي ، مما يجعله مناسبًا للقياسات المحمولة.
BLAY NEVADA 74712-06-05-03-00 مُحسّن للبيئات ذات درجة حرارة عالية ، فإنه يحتوي على نطاق درجة حرارة التشغيل من -29 درجة مئوية إلى +204 درجة مئوية (-20 درجة فهرنهايت إلى +400 درجة فهرنهايت) ، ويتجاوز بكثير النماذج القياسية عالية الدقة لتطبيقات درجات حرارة عالية مثل توليد الطاقة.
إن الألومنيوم A204 المختلط ، ومقاوم للتآكل وخفيف الوزن ، ومطاط السيليكون (المتكيف إلى بيئات عالية الحرارة لتجنب الشيخوخة) ، كما توفر كبريتيد البوليفينلين (PPS) لخيار كتلة الطرفية مع جهات اتصال النحاس المطلية بالنيكل عزلًا ممتازًا ومقاومة درجة الحرارة.
بليه نيفادا 74712-06-05-03-00 لديه حساسية منخفضة للصدمة أو الإثارة النبضية ، مما يجعلها مناسبة للبيئات الصناعية المعقدة ، والخطية عالية السعة (± 5 ٪) لضمان دقة قياس الاهتزاز ، ودعم الكابل طويل المدى (يصل إلى 305 متروما) لتلبية احتياجات المعدات الكبيرة.
المنتج باستخدام المبدأ
يتم تثبيت Nevada 74712-06-05-03-00 على مسكن محمل أو غلاف الماكينة أو الهيكل عن طريق مسمار 1/2-20 UNF-3A بزاوية 0 درجة ± 100 درجة لضمان محاذاة العمود الحساس في اتجاه مراقبة الاهتزاز.
عندما تهتز الماكينة ، يتحرك الملف بداخله مع الإسكان ويقطع الخطوط المغناطيسية للحث في المجال المغناطيسي ، مما يولد جهدًا مستحثًا يتناسب مع سرعة الاهتزاز.
يتم نقل إشارة الجهد من خلال الموصل الموجود في الجزء العلوي من الكتلة الطرفية إلى معدات المراقبة (على سبيل المثال ، شاشة 3300/3500) ، حيث تتم معالجتها لعرض قيمة سرعة الاهتزاز ، والتي تُستخدم لتحديد ما إذا كانت الجهاز غير متوازن أو غير مُعلَّم.
تطبيقات المنتج
نيفادا 74712-06-05-03-00 يستخدم بشكل أساسي لمراقبة اهتزاز المعدات في بيئات صناعية عالية درجات الحرارة ، وتشمل السيناريوهات النموذجية:
مراقبة الاهتزاز لمقاعد تحمل الآلات الدوارة مثل توربينات الغاز والتوربينات البخارية.
قياس اهتزاز القشرة من المعدات مثل المفاعلات الكيميائية ومضخات درجات الحرارة العالية.
مهام التفتيش المحمولة التي تتطلب مراقبة دورية أو مستمرة لحالة الاهتزاز (سهلة الاستخدام في هذه الخطوة حيث لا يلزم أي مصدر طاقة خارجي).
تحديد اهتزاز الحالة غير الطبيعية بسبب أخطاء الدوار (على سبيل المثال ، عدم التوازن ، اختلال) والتحذير المبكر من فشل المعدات.
طلب المعلومات
| نموذج |
74712 | نموذج الأساس ، الذي يمثل محولًا ذا درجات حرارة عالية من الأسلاك |
| محول زاوية التثبيت |
06 | 0 ± 100 ، 10 هرتز (600 CPM) |
| خيار قاعدة التثبيت |
05 | لا قاعدة 1/2-20 UNF-3A مسمار |
| خيار الموصل |
03 | جبل الكتلة الطرفية |
| خيار موافقة الوكالة |
00 | لا موافقات |
