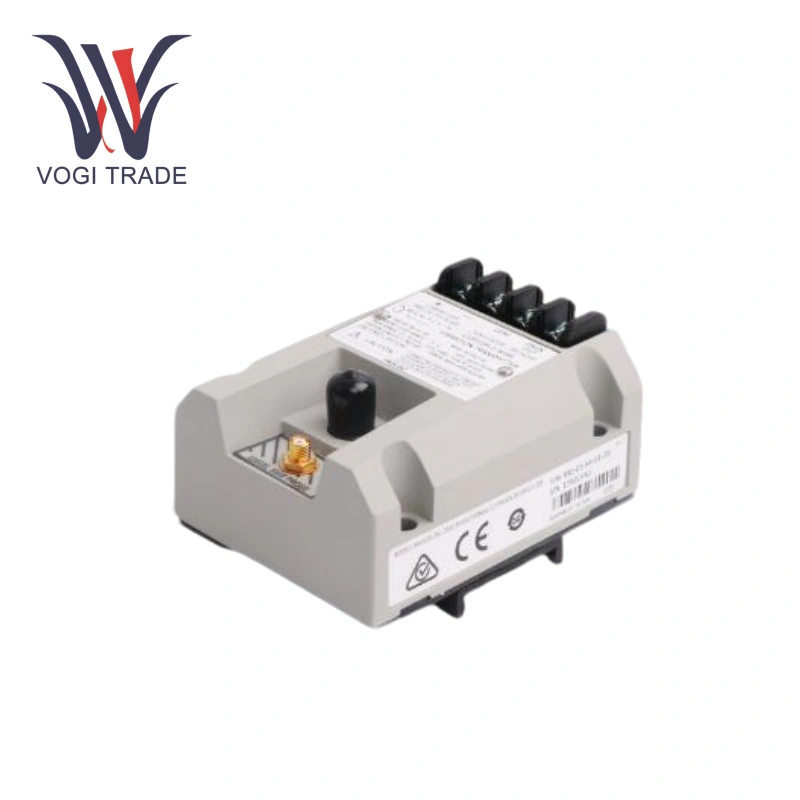

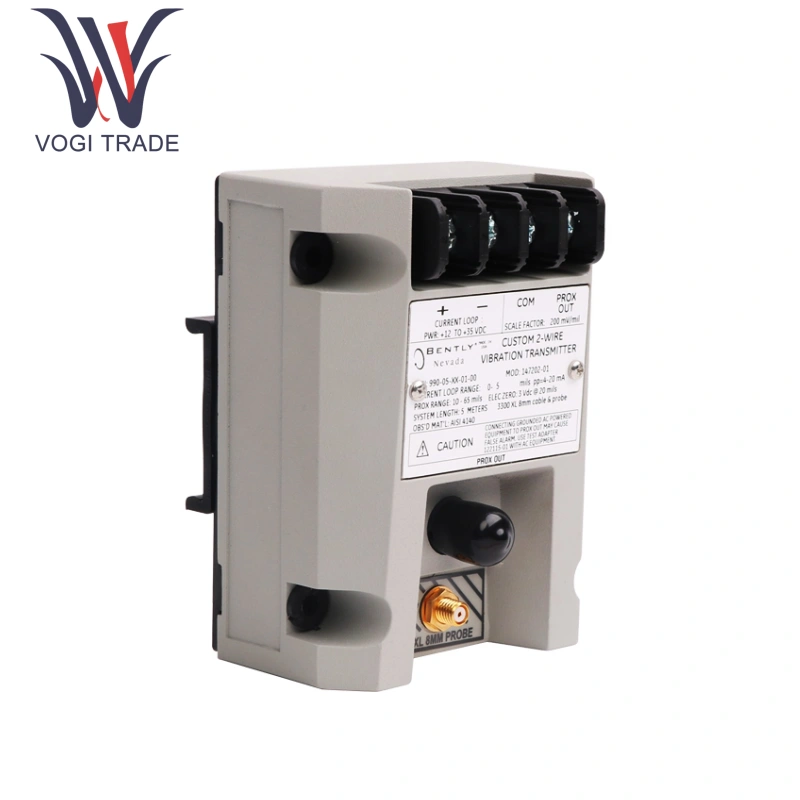

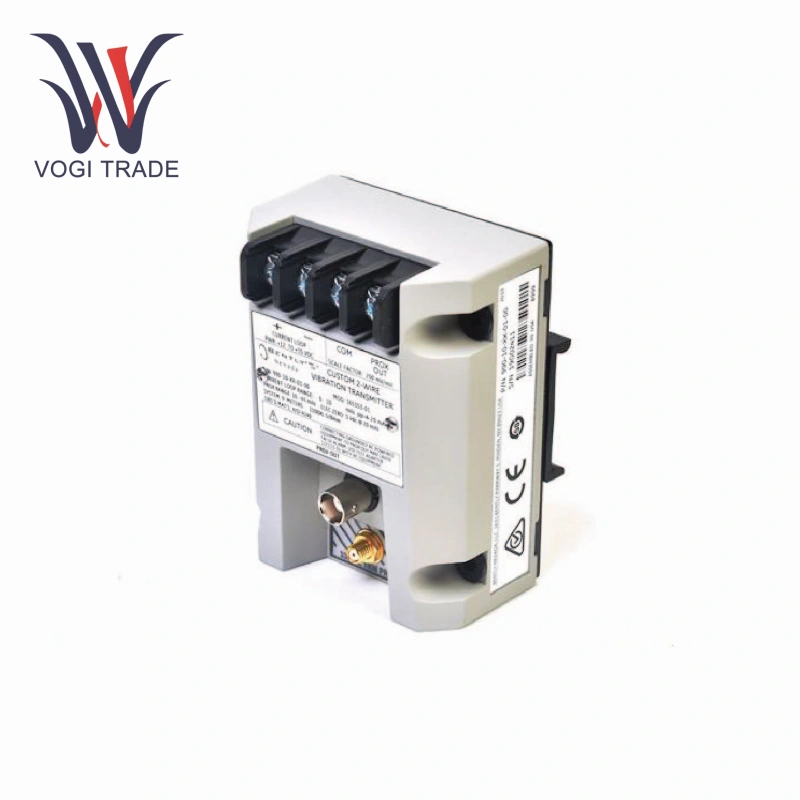

العلامة التجارية: بنتلي نيفاداالوصف: جهاز إرسال الاهتزازالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنBently Nevada 990-05-XX-01-00 عبارة عن جهاز إرسال اهتزاز بسلكين مصمم لمراقبة اهتزاز المعدات الصناعية. إنه يخدم في المقام الأول الشركات المصنعة للمعدات الأصلية (OEMs) لضواغط الهواء بالطرد المركزي، والمضخات الصغيرة، والمحركات، والمراوح، وغيرها من المعدات.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
990-05-XX-01-00 |
| رقم الطلب |
990-05-XX-01-00 |
| كتالوج |
- |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
18*18*8 سنتيمتر |
| البعد التعبئة |
21*21*10 سنتيمتر |
| وزن |
1.5 كجم |
معلمات الأداء
تحويل الإشارة

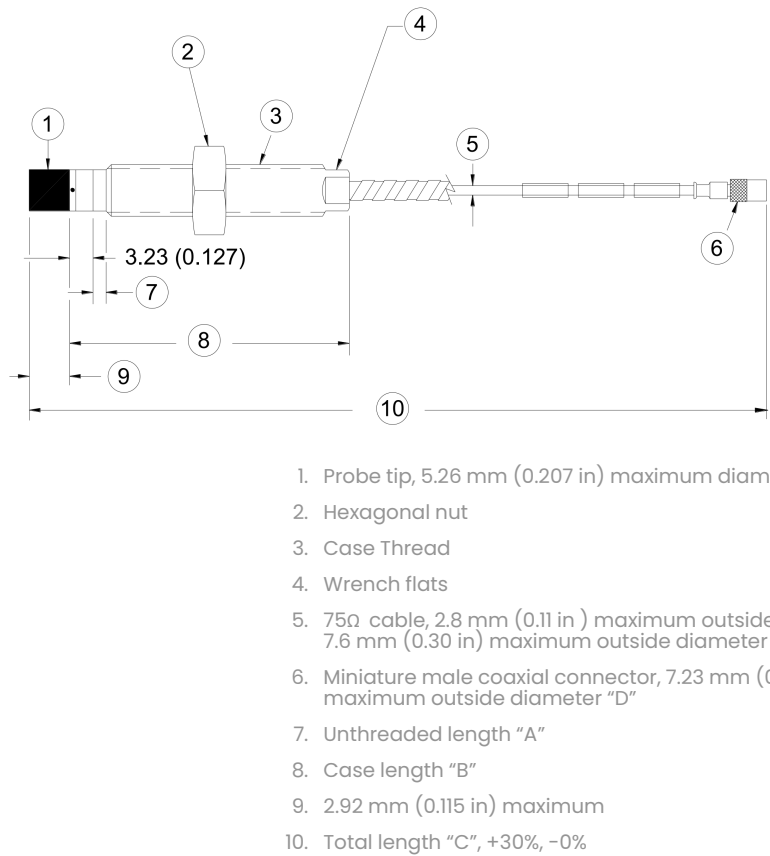

الإدخال: إشارة مسبار التيار الدوامي 3300 NSv (يتطلب كابل تمديد).
الإخراج: إشارة تيار 4-20 مللي أمبير، خطية مع اهتزاز من الذروة إلى الذروة (0-125 ميكرومتر).
الدقة: ±1.5% (بما في ذلك خطأ قابلية تبديل المسبار).
واجهة التشخيص
واجهة محورية PROX OUT: توفر إشارة اهتزاز ديناميكية (غير معزولة). يتطلب محول اختبار 122115-01 للاتصال بجهاز راسم الذبذبات أو أي جهاز آخر.
غير موافق/دائرة هزيمة الإشارة: تقلل الإخراج تلقائيًا إلى <3.6 مللي أمبير في حالة حدوث خطأ في المسبار (لمنع الإنذارات الكاذبة).
راحة المعايرة
يمكن ضبط الصفر والامتداد بشكل مستقل عبر مقاييس فرق الجهد.
دبوس إدخال الاختبار: يدعم مولد وظيفة للتحقق السريع من إشارة الإخراج.
التوافق البيئي
درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية (درجة حرارة تشغيل المسبار -52 درجة مئوية إلى +177 درجة مئوية). مستوى الحماية: 100% رطوبة مكثفة (غير مغمورة)، هيكل محفوظ بوعاء بالكامل.
ميزة
Bently Nevada 990-05-XX-01-00 بدقة تبلغ ± 1% من النطاق الكامل، فهو يقيس اهتزاز المعدات بدقة، مما يوفر بيانات موثوقة لتقييم حالة المعدات.
Bently Nevada 990-05-XX-01-00 مع نطاق قياس تردد من 10 هرتز إلى 10 كيلو هرتز، فهو يراقب بشكل فعال الاهتزاز في المعدات التي تعمل بسرعات مختلفة.
Bently Nevada 990-05-XX-01-00 بتصميم متين يتحمل البيئات الصناعية القاسية.
طلب
يستخدم Bently Nevada 990-05-XX-01-00 لمراقبة اهتزاز المعدات مثل توربينات البخار والمولدات، وتحديد المشكلات المحتملة على الفور مثل المكونات السائبة والتآكل.
يتم تطبيق Bently Nevada 990-05-XX-01-00 على المضخات والضواغط والمراوح وغيرها من المعدات في مصانع البتروكيماويات، وتوفر مراقبة الاهتزاز في الوقت الفعلي إنذارًا مبكرًا بفشل المعدات.
يعتبر Bently Nevada 990-05-XX-01-00 مناسبًا لمراقبة اهتزاز معدات التشغيل الآلي مثل الأدوات الآلية وأجهزة الطرد المركزي، مما يساعد على تحسين دقة التشغيل الآلي.
التثبيت والأسلاك

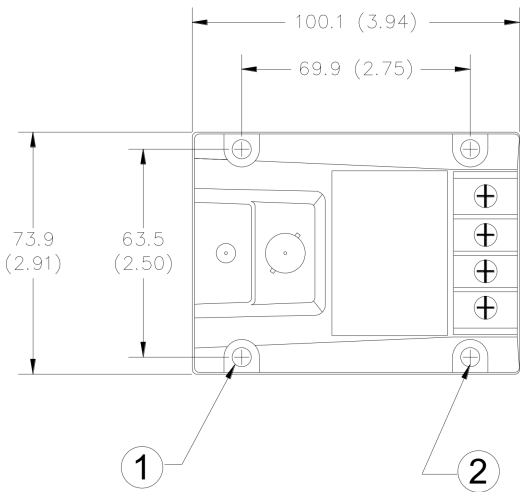

طريقة التركيب
تركيب السكك الحديدية DIN (CC = 01):
استخدم مشابك السكك الحديدية القياسية DIN مقاس 35 مم (لا تحتاج إلى أدوات إضافية).
متطلبات الأسلاك
دوائر الطاقة والإشارة:
مصدر الطاقة: +12–35 فولت تيار مستمر (أقصى مقاومة للحلقة 1000 أوم).
مخطط الأسلاك كما يلي (لاحظ أنه يجب عزل طرف PROX OUT):
