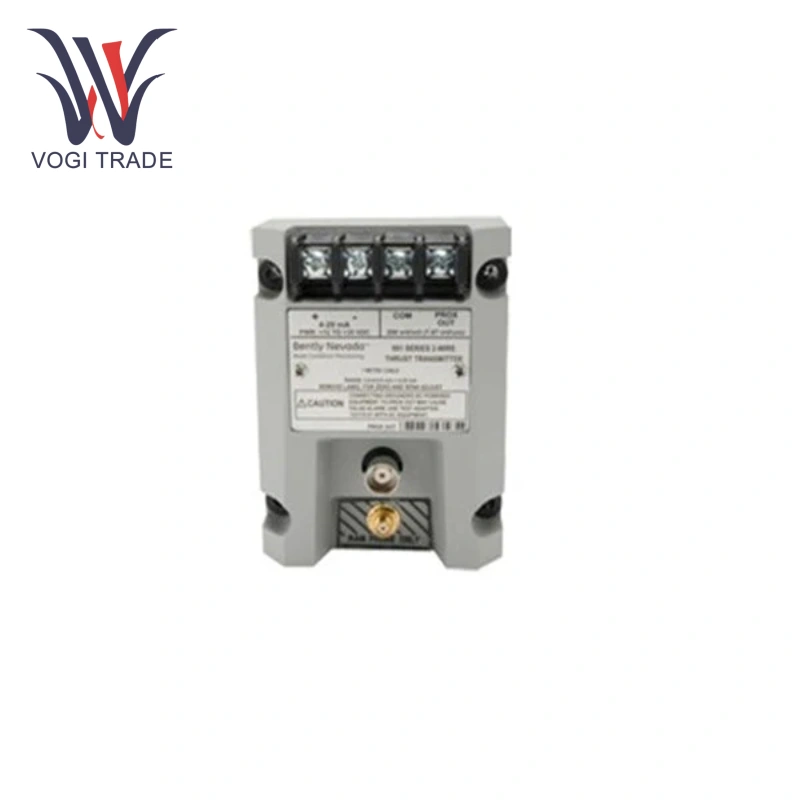

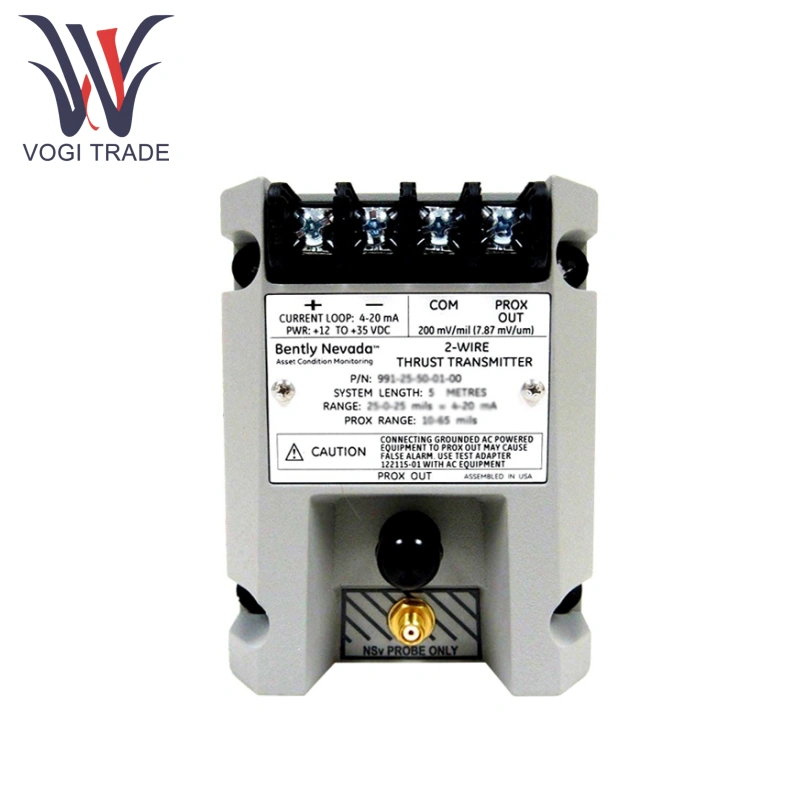

العلامة التجارية: بنتلي نيفاداالوصف: جهاز إرسال الدفعالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنتم تصميم جهاز إرسال الدفع Bently Nevada 991-01-XX-01-00 لمراقبة دفع العمود في المعدات الصناعية. إنه يقيس بدقة موضع عمود الماكينة أو أي مكون آخر بالنسبة لمسبار مستشعر التيار الدوامي، وبالتالي يكتشف الاهتزاز الشعاعي.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
991-01-XX-01-00 |
| رقم الطلب |
991-01-XX-01-00 |
| كتالوج |
- |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
25*25*10 سنتيمتر |
| البعد التعبئة |
30*30*15 سنتيمتر |
| وزن |
1.5 كجم |
نظرة عامة على المنتج
معالجة الإشارات
الإدخال: مسبار القرب 3300 NSv + كابل تمديد (5 م/7 م اختياري).
الخرج: إشارة الإزاحة المحورية (الدفع) من 4 إلى 20 مللي أمبير، بما يتناسب مع موضع العمود.
الدقة: ±1.5% (نموذجي)، اختبار الإدخال في حمل 250 أوم.
واجهة التشخيص
توفر أطراف "PROX OUT" غير المعزولة إشارات ديناميكية للاهتزاز/فجوة الجهد. يتطلب محول عزل (122115-01) للاتصال بالأجهزة التي تعمل بالتيار المتردد.
غير موافق/هزيمة الإشارة: الخرج <3.6 مللي أمبير (زمن الاستجابة ≥100 μs) في حالة حدوث خطأ.
المعايرة والتكيف
صفر مستقل ومقاييس الجهد.
دبوس إدخال الاختبار: يدعم مصدر جهد التيار المستمر للتحقق السريع من إشارة الإخراج.
التوافق البيئي
درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية.
حماية الدخول: رطوبة مكثفة بنسبة 100% (غير قابلة للغمر). الهيكل: تصميم القدر، مضاد للاهتزاز/التآكل.
ميزة
قياس عالي الدقة: Bently Nevada 991-01-XX-01-00 بحساسية تبلغ 7.87 مللي فولت/ميكرومتر، فهو يلتقط بدقة اهتزازات العمود الدقيقة وتغييرات الإزاحة، مما يوفر بيانات موثوقة لتقييم ظروف تشغيل المعدات.
سهولة التركيب والصيانة: Bently Nevada 991-01-XX-01-00 مع التصميم المتكامل يقلل من المكونات الخارجية، مما يتيح تركيبًا مريحًا ومتعدد الاستخدامات ويسهل الصيانة والفحص الروتيني.
خرج إشارة ثابت: Bently Nevada 991-01-XX-01-00 مع دوائر الكشف عن الأخطاء، مثل "غير موافق" و"فشل الإشارة"، يمنع الخرج العالي أو الإنذارات الكاذبة الناجمة عن فشل المسبار أو الاتصالات غير المستقرة.
طلب
الطاقة والطاقة: يستخدم Bently Nevada 991-01-XX-01-00 في التوربينات البخارية والمولدات وغيرها من المعدات لمراقبة تغيرات دفع العمود في الوقت الفعلي ومنع تلف المعدات الناتج عن الدفع غير الطبيعي.
البتروكيماويات: تم تركيب Bently Nevada 991-01-XX-01-00 على المعدات الرئيسية مثل الضواغط والمضخات، وهو يراقب ظروف تشغيل العمود ويكتشف على الفور المشكلات مثل فشل الختم وتآكل المحمل الناتج عن اختلال توازن الدفع.
ملحوظات
معايرة المسبار
يجب أن يكون إعداد الفجوة دقيقًا، وإلا فلن يتم تحقيق النطاق الكامل.
عزل الإشارة
عند استخدام "PROX OUT"، يجب إجراء العزل باستخدام المحول 122115-01 لمنع تداخل الحلقة الأرضية.
قيود النظام
الميزات المتقدمة لأنظمة المراقبة المستمرة (مثل Danger Bypass وTrip Multiply) غير مدعومة.
اتصالات PLC ليست مناسبة للتشخيص على مستوى المصنع (مثل النظام 1).
تركيب الخيوط
المشاركة المفرطة قد تلحق الضرر بالمسبار.
