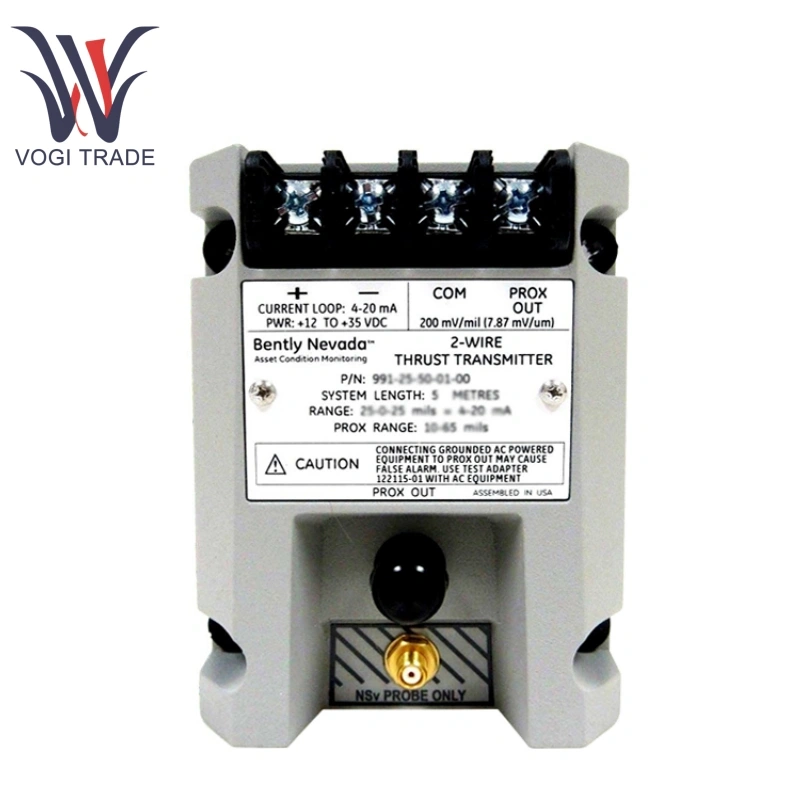

بنتلي نيفادا 991-25-50-01-00

نظرة عامة على المنتج

الموديل: 991-25-50-01-00

نوع المنتج: جهاز إرسال دفع يعمل بالحلقة

نطاق القياس: حركة الدفع الإجمالية تصل إلى 1.2 مم (50 مل)

تكوين الإدخال: متوافق مع مسبار القرب Bently Nevada 3300 NSv وكابل التمديد (يدعم أطوال النظام 5 م و7 م)

إشارة الخرج: 4-20 مللي أمبير تيار مستمر (سلكان، يتناسب مع موضع الدفع)؛ تعمل محطة PROX OUT على إخراج إشارات جهد الاهتزاز/الفجوة الديناميكية

مصدر الطاقة: 12-35 فولت تيار مستمر (يعمل بالحلقة)

الدقة: خطأ واسع النطاق ± ± 1.5٪

القدرة على التكيف البيئي: درجة حرارة التشغيل -40 درجة مئوية إلى +85 درجة مئوية، تدعم بيئات التكثيف والرطوبة العالية بنسبة 100%؛ الأبعاد: 150 مم × 100 مم × 50 مم

الاتصالات والاتصال: مجهزة بواجهة اتصال RS485، بما في ذلك محطات PROX OUT وCOM غير المعزولة والموصلات المحورية

طريقة التركيب: يدعم تثبيت السكك الحديدية DIN أو تثبيت برغي الحاجز

ميزة

قياس عالي الدقة: Bently Nevada 991-25-50-01-00 بحساسية تبلغ 7.87 مللي فولت/ميكرومتر، فهو يلتقط بدقة اهتزازات العمود الدقيقة وتغييرات الإزاحة، مما يوفر بيانات موثوقة لتقييم ظروف تشغيل المعدات.

سهولة التركيب والصيانة: Bently Nevada 991-25-50-01-00 مع التصميم المتكامل يقلل من المكونات الخارجية، مما يتيح تركيبًا مريحًا ومتعدد الاستخدامات ويسهل الصيانة والفحص الروتيني.

خرج إشارة ثابت: Bently Nevada 991-25-50-01-00 مع دوائر الكشف عن الأخطاء، مثل "غير موافق" و"فشل الإشارة"، يمنع الخرج العالي أو الإنذارات الكاذبة الناجمة عن فشل المسبار أو الاتصالات غير المستقرة.

طلب

الطاقة والطاقة: Bently Nevada 991-25-50-01-00 يستخدم في التوربينات البخارية والمولدات وغيرها من المعدات لمراقبة تغيرات دفع العمود في الوقت الفعلي ومنع تلف المعدات الناجم عن الدفع غير الطبيعي.

البتروكيماويات: تم تركيب Bently Nevada 991-25-50-01-00 على المعدات الرئيسية مثل الضواغط والمضخات، وهو يراقب ظروف تشغيل العمود ويكتشف على الفور المشكلات مثل فشل الختم وتآكل المحمل الناتج عن اختلال توازن الدفع.

متطلبات التحقيق

يجب استخدامه مع مسبار سلسلة 3300 NSv (مثل 330902، 330904، وما إلى ذلك). المعلمات الرئيسية:

فجوة المسبار: اضبطها بدقة وفقًا للدليل. ستؤدي الإعدادات غير الصحيحة إلى فقدان الإشارة.

الموصل: موصل محوري (القطر ≥ 7.23 مم).

قيود التطبيق

المراقبة غير المستمرة: توفر فقط وظائف إنذار موضع الدفع والدفاع عن الإشارة. لا يتم دعم وظائف المراقبة المتقدمة مثل تجاوز الخطورة ومضاعفة الرحلات.

العزل التشخيصي: يجب عزل إشارة PROX OUT عبر محول اختبار لمنع التداخل الأرضي.

التوافق مع PLC: غير مناسب لأنظمة التشخيص على مستوى المصنع.
