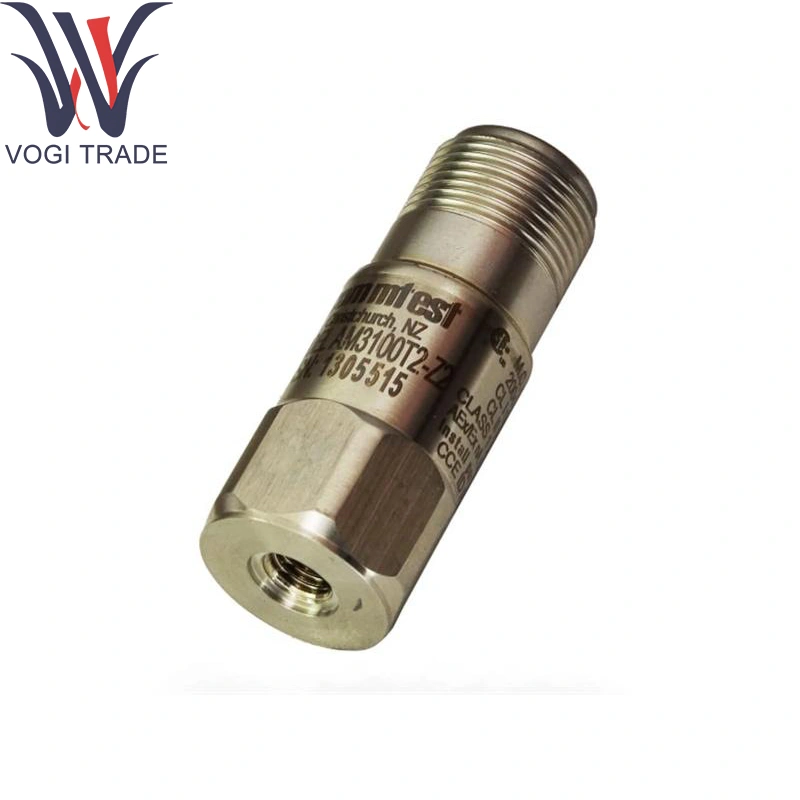

العلامة التجارية: نيفاداالوصف: AM3100T2-Z2الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 14مدة الدفع: T/T.ميناء الشحن: شنتشنيتم نشر نيفادا AM3100T2-Z2 في رفوف حماية التوربينات للجمع بين مراقبة الاهتزاز مع منطق الرحلة على أساس مدخلات سرعة العمود
| تصنيع |
نيفادا |
| رقم النموذج |
AM3100T2-Z2 |
| رقم الطلب |
AM3100T2-Z2 |
| كتالوج |
سلسلة التسارع IEPE |
| وصف |
التسارع |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
8*6*4 (سم) |
| وزن |
0.06 كجم |
طلب informationpart
| رقم الجزء |
خروج الكابل |
حساسية |
نطاق Accel |
نطاق التردد (3DB) |
تصنيف منطقة هاز |
| AM3100T2-Z2 |
مستشعر خروج أعلى |
100 mV/g |
80 جم |
0.4-14000 هرتز |
المنطقة 2 تصنيف |
| AM3100T2-Z2 |
مستشعر الخروج الجانبي |
100 mV/g |
80 جم |
0.5-10،000 هرتز |
المنطقة 2 تصنيف |
| AP3500T2-Z1 |
مستشعر الخروج الجانبي |
500 mV/g |
10 جم |
0.2-2300 هرتز |
المنطقة 1 تصنيف |
| AP3500S2-Z1 |
مستشعر الخروج الجانبي |
500 mV/g |
10 جم |
0.2-3،700 هرتز |
المنطقة 1 تصنيف |
| AM3100T2-Z0 |
مستشعر خروج أعلى |
100 mV/g |
80 جم |
0.4-14000 هرتز |
المنطقة 0 تصنيف |
| AS3100S2-Z0 |
مستشعر الخروج الجانبي |
100 mV/g |
80 جم |
0.7-10،000 هرتز |
المنطقة 0 تصنيف |
| 18IM6049 |
مستشعر خروج أعلى |
100 mV/g |
60 جم |
0.5-12000 هرتز |
المنطقة 0 تصنيف |
المعلمات الفنية
المدخلات:
2 × قنوات سرعة القرب من القرب (0–50 VP-P) لقنوات BLAY NEVADA AM3100T2-Z2
2 × IEPE أو ± 10 V قنوات مقياس التسارع (0.5 هرتز - 5 كيلو هرتز)
تكييف الإشارة:
تعويض التحقيق التلقائي
تصفية ممرات النطاق (نطاقات الاهتزاز 1 × ، 2 × ، نطاق عريض النطاق) في نيفادا AM3100T2-Z2
منطق الرحلة:
نقاط setpoints ذات السرعة الزائدة المزدوجة لكل قناة السرعة
رحلة الاهتزاز عندما تتجاوز السعة عتبة المحددة
عدم منع الدور (كشك)
التكرار: معالجة قناة مزدوجة مع المراقبة والتصويت الآمن في الفشل
المخرجات:
2 × النموذج C التبادل (الزائد) من نيفادا نيفادا AM3100T2-Z2
2 × Form Clays (رحلة الاهتزاز)
1 × Form C No Turn Relay
وقت الاستجابة: ≤ 2 مللي ثانية من حالة الرحلة إلى ترحيل التشغيل
القوة: 24 فولت دي سي ، ≤ 4 واط
البيئة: 0 درجة مئوية إلى +70 درجة مئوية التشغيل ؛ ما يصل إلى 95 ٪ RH
وظيفة المنتج
يدمج تحليل الاهتزاز عالي السرعة مع قرارات الرحلة سرعة العمود من خلال نيفادا AM3100T2-Z2 في وحدة واحدة تم تصلبها السلامة. يراقب بشكل مستمر إشارات التحقيق ومقياس التسارع ، ويطبق المرشحات والعروض المكوّنة في الحقل ، والمشكلات المخرجات الحتمية لإغلاق التوربينات الفوري.
وحدات دعم الأساسية
AM31xx chascis: 3 U رف يوفر الاتصالات والطائرة الخلفية للوحدات الحماية من Nevada AM3100T2-Z2
وحدة AM31XX المنطقية/وحدة المعالجة المركزية: مركزية التكوين وشاشات وحدة الصحة
وحدة إخراج التتابع: يجمع إشارات الرحلة ويحرك المتواصل الإغلاق الخارجي
التحقيقات والمحولات: تحقيقات الدوامة والمتساقطات في نيفادا AM3100T2-Z2 مع الكابلات المحمية
