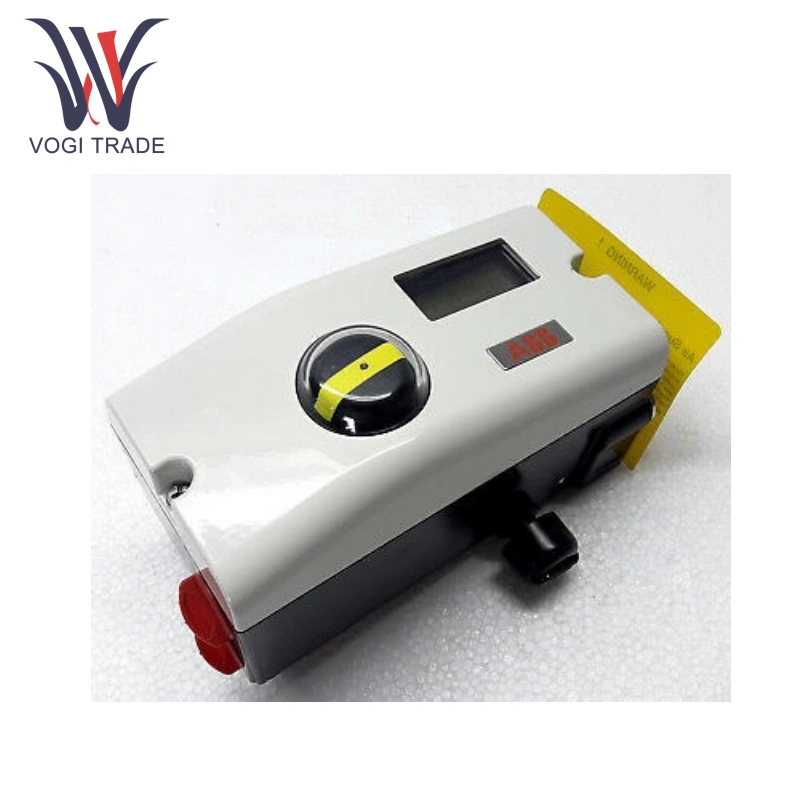

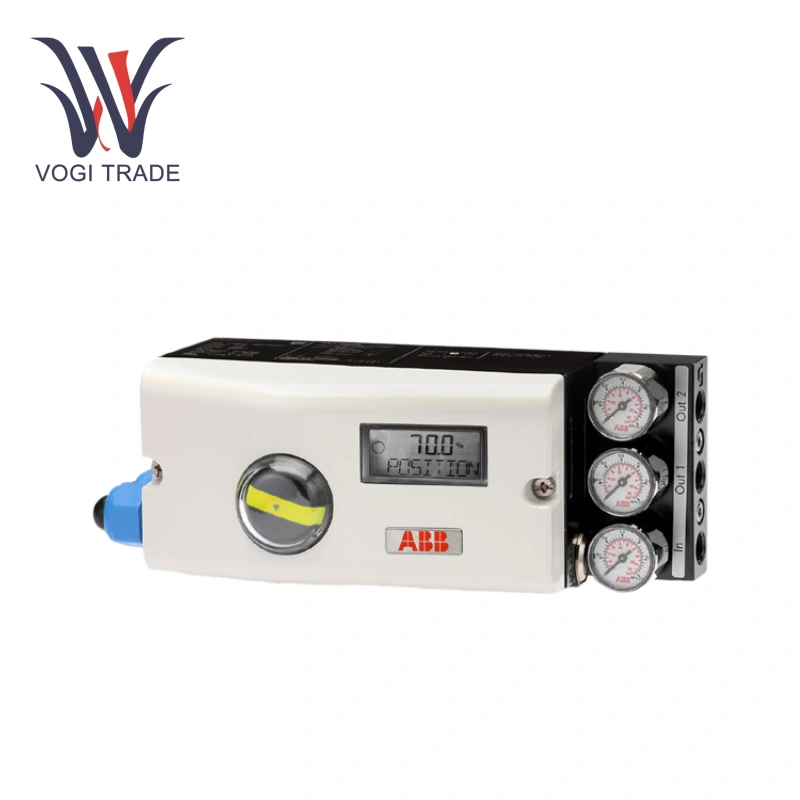

بنتلي نيفادا V18345-2020161001

الموديل: V18345-2020161001

واجهة إشارة التحكم: تدعم إدخال الإشارة القياسية 4-20 مللي أمبير عبر موصل محول LKS. وتشمل الميزات واجهات الاتصال HART وProfibus (حسب الطراز)، مما يسهل التكامل مع أنظمة التحكم المختلفة.

شوط الصمام المطبق: خطي 20-150 مم، سفر زاوي يصل إلى 125 درجة

معلمات مصدر الهواء: سعة الهواء ≥ 13.5 كجم/ساعة، استهلاك الهواء ≥ 0.03 كجم/ساعة

تصنيف الحماية: IP65 (NEMA 4X)

نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

التوصيل الكهربائي: مقاسات خيط الكابل: 1/2-14 NPT؛ مقاسات خيط أنبوب الهواء: 1/4-18 NPT

ميزات المنتج

تحكم عالي الدقة: يمكن لـ Bently Nevada V18345-2020161001 تحويل الإشارات الكهربائية بدقة إلى إشارات هوائية، مما يحقق تحكمًا دقيقًا للغاية في موضع الصمام.

التكوين المرن: Bently Nevada V18345-2020161001 مع لوحة تشغيل مدمجة مع شاشة LCD ذات سطرين وأربعة أزرار تسمح بالتكوين المحلي والتشغيل ومراقبة التشغيل، بالإضافة إلى التكوين عن بعد عبر برنامج التكوين وخيارات الاتصال.

كفاءة في استخدام الطاقة: تصميم Bently Nevada V18345-2020161001 عند الوصول إلى نقطة الضبط، يغلق الصمام ثلاثي الاتجاهات في الوضع المركزي، مما يقلل من استهلاك الهواء.

التطبيقات

صناعة البتروكيماويات: يستخدم Bently Nevada V18345-2020161001 للتحكم في الصمامات في العمليات الكيميائية المختلفة، مثل صمامات الدخول والخروج في المفاعلات وأبراج التقطير والمبادلات الحرارية.

صناعة الطاقة: يتم استخدام Bently Nevada V18345-2020161001 للتحكم الدقيق في الصمامات في أنظمة الماء والبخار وأنظمة الاحتراق في محطات الطاقة، مثل صمامات مدخل التوربينات البخارية وصمامات التنظيم.

خيارات التركيب

يدعم TZIDC مجموعة متنوعة من خيارات التثبيت لاستيعاب أنواع المحركات المختلفة.

تركيب المحرك الخطي القياسي: يتوافق مع DIN/IEC 534 (التركيب الجانبي NAMUR) وهو مناسب للمحركات ذات الأشواط من 10 إلى 100 مم. تتضمن مجموعة الملحقات مواد التركيب (باستثناء وصلات الأنابيب).

تركيب المحرك الدوار القياسي: يتوافق مع VDI/VDE 3845؛ يجب طلب محول اقتران العمود بشكل منفصل. مناسبة لزوايا الدوران 25-120 درجة (270 درجة اختياري).

التثبيت المتكامل لصمامات التحكم: يتم دمج أداة تحديد الموضع مباشرة في الصمام، مما يحمي نقطة قياس الحركة الميكانيكية ويلغي الحاجة إلى أنابيب خارجية. توجد فتحات التثبيت في الجزء الخلفي من الجهاز.

تركيب مشغل محدد: يلزم وجود ملحقات مخصصة للمحركات غير القياسية.

ملاحظة: يتطلب اتصال مصدر الهواء خيوط G1/4 أو 1/4-18 NPT، ويتطلب إدخال الكابل M20x1.5 أو 1/2-14 NPT. اتجاه التركيب تعسفي دون التأثير على الأداء.
