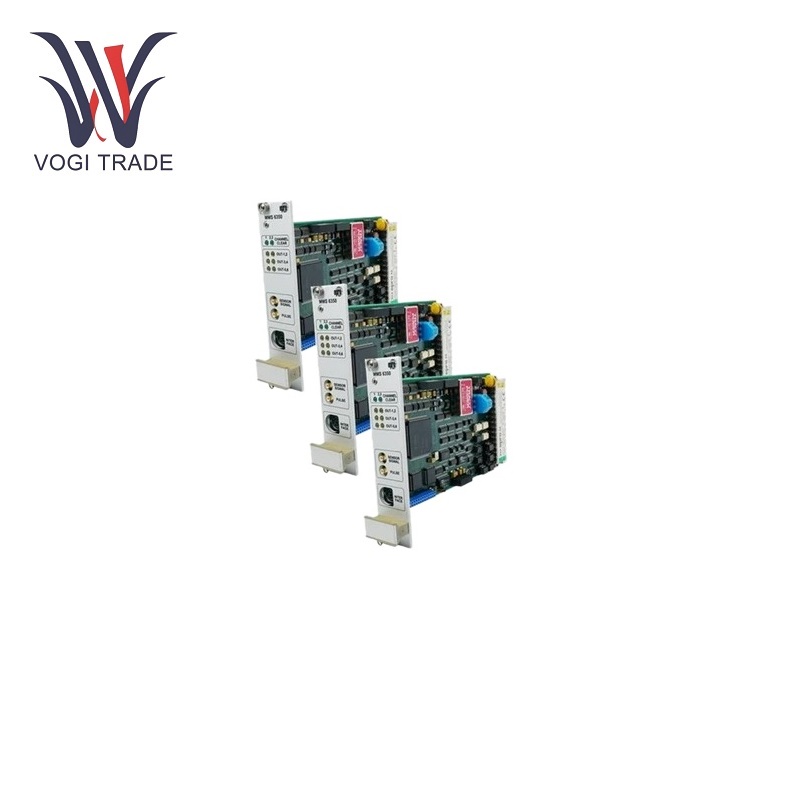

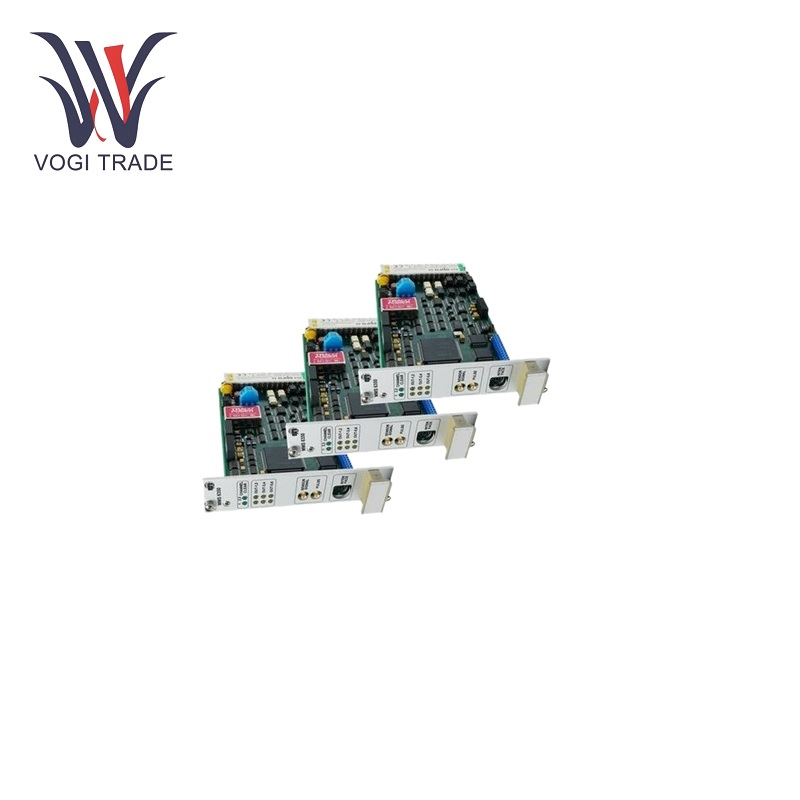

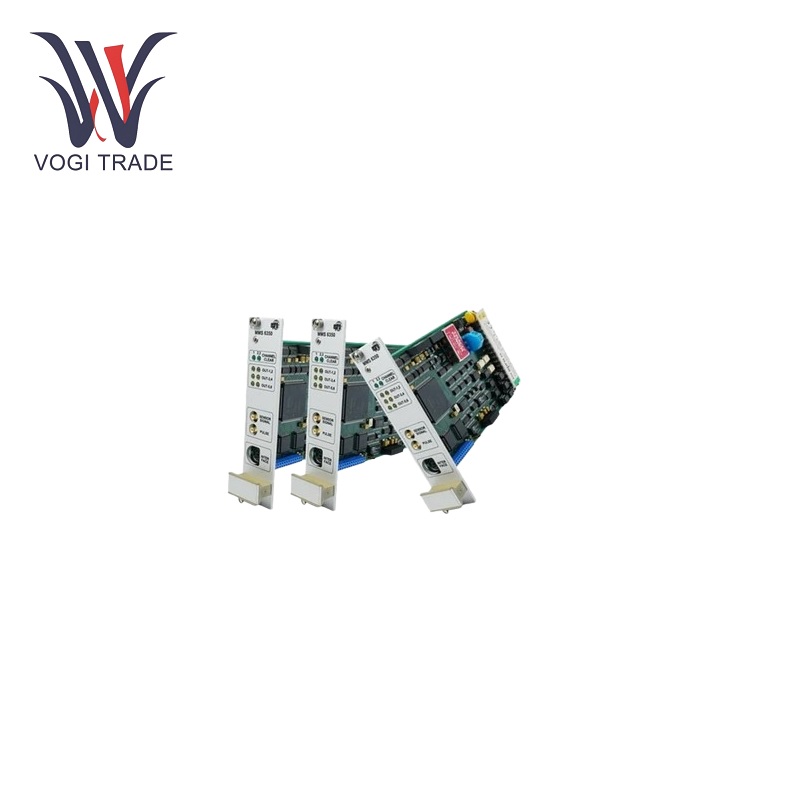

إبرو MMS3210

مدخلات الاستشعار:يدعم مدخلين مستقلين لمستشعر التيار الدوامي. نطاقات القياس القياسية للأنواع المختلفة من أجهزة الاستشعار هي كما يلي: PR6422/... هو 1 مم؛ PR6423/... 2 مم؛ PR6424/... 4 مم؛ PR6425/... 4 مم؛ PR6426/... النطاق الاختياري هو 8، 12، 16 أو 20 ملم. نطاق التردد لهذه المستشعرات هو 0-10 هرتز، والخطأ الخطي الإجمالي أقل من 0.25%. إخراج الإشارة: يوفر جهاز الإرسال اثنين اختياريين 0/4-20mA.

الناتج الحالي:يتم استخدام كل قناة للإدخال المقابل، أو كمخرج لقيمة الحد الأقصى لقياس القناة المزدوجة. مناسب للحالات الكهربائية التي تصل إلى 500 أوم، ويتم توفير حماية من الدائرة القصيرة والدائرة المفتوحة. بالإضافة إلى ذلك، هناك مخرجين للجهد المساعد (2-10 فولت)، كل منهما يتوافق مع إشارة الدخل، للاختبار والتحليل والتشخيص. تتضمن المخرجات الأخرى مخرجات الحالة "موافق" ومخرجين محددين.

مزود الطاقة: The EPRO MMS3210 uses a redundant power supply with a nominal voltage of 18…24…31.2VDC. The transmitter circuit is electrically isolated from the power supply via a DC/DC converter and consumes about 100mA and 2.5W at 24V.

الظروف البيئية:تم تصميم المستشعر للعمل في البيئات الصناعية القاسية. الغلاف مصنوع من الألومنيوم المقاوم للتآكل، ويتمتع بتصنيف حماية IP65، ومصمم وفقًا لشهادة DIN40050 وIEC144 CE. إنه يظهر مقاومة جيدة للتداخل الكهرومغناطيسي ويتوافق مع معايير EN55011 وEN50082-2. درجة حرارة التشغيل في نطاق -20...+80 درجة مئوية، ودرجة حرارة التخزين -30...+90 درجة مئوية، والرطوبة النسبية المسموح بها هي 0...95% بدون تكثيف. يمكنه أيضًا تحمل صدمة 20 جيجا / 2 مللي ثانية واهتزاز 5 جيجا عند 60 هرتز.

ميزات المنتج

تحويل الإشارة:تم تصميم EPRO MMS3210 لتحويل إشارات الإدخال لاثنين من أجهزة استشعار التيار الدوامي المستقلة (PR6422/...، PR6423/...، PR6424/...، PR6425/... وPR6426/...) إلى إشارتي إخراج مستقلتين متناسبتين مع إزاحة العمود. وهذا يسمح بقياس ومراقبة دقيقة للإزاحة المحورية، وموضع العمود، والتمدد الحراري، والإزاحة الشعاعية، وموضع محمل الدفع، وموضع الصمام.

المراقبة الذاتية:تسمح دائرة "الاختبار الذاتي" المدمجة لجهاز الإرسال بمراقبة إشارة المستشعر بشكل مستمر، وأسلاك التوصيل بين المستشعر والوحدة، وجهد الإمداد. في حالة حدوث خطأ، فإن الخرج المنطقي "OK" سيغير الحالة وسيشير التغيير في الخرج الحالي من 4-20 مللي أمبير إلى 0 مللي أمبير على الفور إلى وجود مشكلة.

التكوين المرن:يمكن تعديل الإعدادات الأولية لجهاز EPRO MMS3210 عبر مفاتيح التبديل والمفاتيح الدوارة. على الرغم من تكوين إعدادات المصنع باستخدام أوضاع التشغيل الأكثر شيوعًا، إلا أن الوحدة مفتوحة أيضًا لتخصيص المصنع، مما يوفر مرونة كبيرة لمختلف التطبيقات.

كشف الحد:Yellow and red warning lights in dual-channel mode monitor the characteristic values of channels 1 and 2 respectively. In single-channel mode, limits can be set, with yellow lights indicating warning and red lights indicating danger mode. The entire span is from 0 to the full-scale limit; this allows precise control and monitoring of measured values.

التطبيقات

يعد EPRO MMS3210 مناسبًا للتوربينات البخارية الكبيرة والصغيرة والمراوح والمنافيخ والضواغط وعلب التروس وأجهزة الطرد المركزي والمضخات ومطاحن الفحم. يعتبر جهاز الإرسال مناسبًا للمعدات الكبيرة في محطات الطاقة والمصافي والمصانع الكيميائية، وبالاشتراك مع الناقلات الميدانية وأجهزة التحكم المنطقية القابلة للبرمجة وأجهزة الكمبيوتر والشبكات المضيفة، يمكن أن يعمل كجهاز مراقبة مستقل للآلات التوربينية الصغيرة مع نقاط قياس قليلة فقط.
