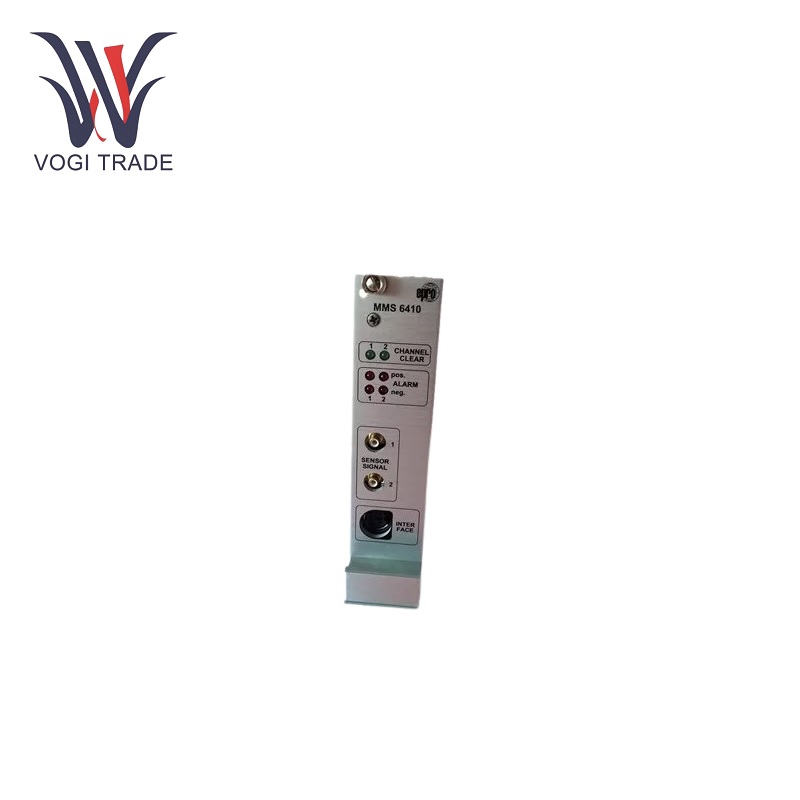

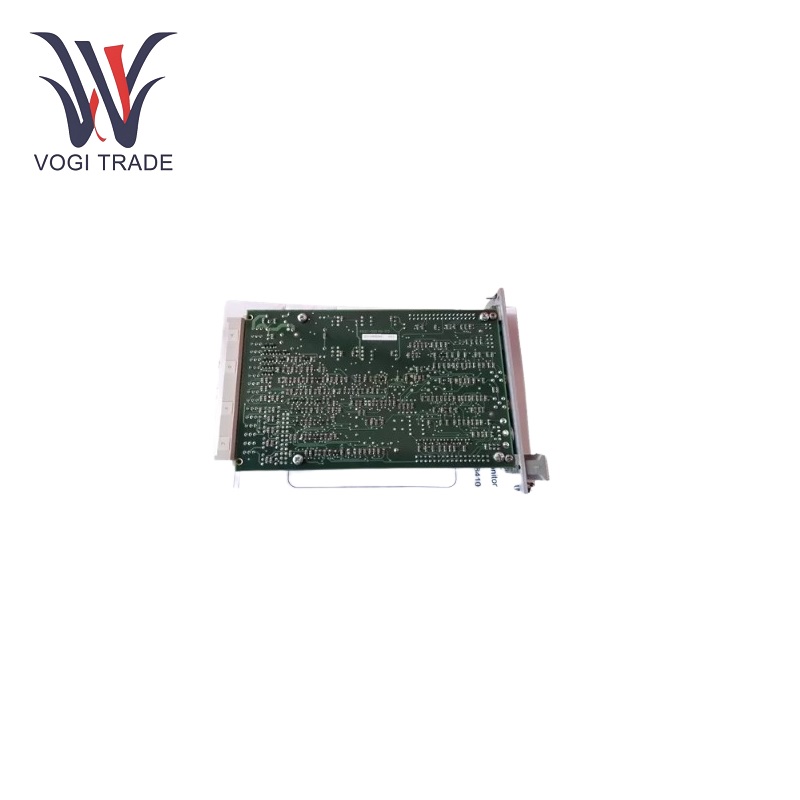

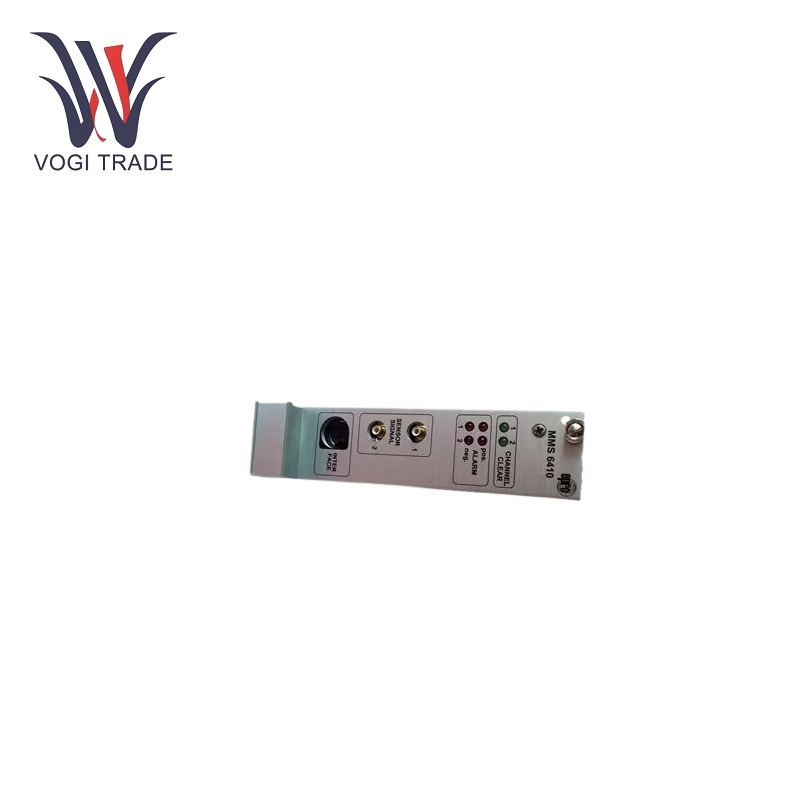

إبرو MMS6410

الاستخدام صأراميترات

مدخلات الاستشعار:يحتوي EPRO MMS6410 على مدخلين مستقلين لأجهزة الاستشعار الحثية والمحولات التفاضلية في تكوينات نصف الجسر أو الجسر الكامل. هذه المدخلات معزولة كهربائيًا، ومفتوحة ومحمية من ماس كهربائى، مع أقصى جهد دخل يبلغ 3.6 فولت (حماية الجهد الزائد) ونطاق جهد دخل اسمي يبلغ 2.5 فولت. مقاومة الإدخال هي 200 كيلو أوم.

نطاق القياس:يعتمد نطاق القياس على نطاق قياس المستشعر، ويمكن عكس أحد المخرجين أو كليهما.

Sفيمصدر الطاقة: يشتمل كل مدخل على مخرج مخزن مؤقت منفصل لتشغيل أجهزة الاستشعار الحثية، مع تردد حامل يبلغ 4.75 كيلو هرتز، وجهد إمداد اسمي يبلغ 4 فولت، وحمل مسموح به يتراوح بين 120 - 600 Ω.

مدخلات التحكم:تحتوي قناتان على مدخلات ثنائية منطقية مشتركة، وتتضمن أوضاع optocoupler "الإنذار المسبق (الإنذار)"، والوضع المفتوح أو المغلق، و"الإنذار الرئيسي (الخطر)"، والوضع المفتوح أو المغلق. كما يتميز أيضًا بقمع القناة أو الوحدة ومضاعفات الحد لتغيير حدود الإنذار أثناء بدء تشغيل الجهاز وإيقاف تشغيله. تبلغ مقاومة الإدخال المنطقي 24 فولت > 10 كيلو أوم ويوجد مدخل نبضي رئيسي قدره نبضة واحدة لكل دورة لأغراض التحليل.

النواتج:تحتوي الوحدة على مخرجات optocoupler خالية من الإمكانات في الموصل الخلفي، وتوفر واجهة الاتصال RS485 مخرج تيار واحد لكل قناة، بما يتناسب مع نطاق القياس والمتغير المحدد، وخرج جهد واحد لكل قناة، بما يتناسب مع المتغير المحدد ونطاق القياس، وخرج جهد واحد لكل قناة، بما يتناسب مع إشارة المستشعر.

مزود الطاقة:تحتوي الوحدة على مدخلات إمداد طاقة زائدة عن الحاجة، عبر مدخلين لإمداد الطاقة، وصمام ثنائي منفصل، بجهد إمداد يبلغ 18 - 24 - 31.2 فولت تيار مستمر واستهلاك طاقة بحد أقصى. 8 واط (بحد أقصى 300 مللي أمبير عند 24 فولت).

الظروف البيئية:تحتوي الوحدة على فئة حماية IP00 وفقًا لمعيار DIN 40050، بينما تتمتع اللوحة الأمامية بفئة حماية IP21 وفقًا لمعيار DIN 40050. نطاق درجة حرارة التشغيل هو 0 - +65 درجة مئوية، بينما نطاق درجة حرارة التخزين والنقل هو -30 - + 85 درجة مئوية. الرطوبة النسبية المسموح بها هي 5 - 95% بدون تكاثف وهي قادرة على تحمل الاهتزازات والصدمات المسموح بها طبقاً للمواصفة IEC 68-2 الجزء 6 والجزء 29.

وظائف المنتج

القياس والحساب:EPRO MMS6410 عبارة عن مضخم قياس ثنائي القناة قادر على قياس إزاحة العمود باستخدام أجهزة استشعار حثية أو محولات تفاضلية في تكوين نصف جسر أو جسر كامل. تعمل كل قناة قياس بشكل مستقل أو تحسب مجموع أو اختلاف نتائج القياس لقناتين. إنه قادر على قياس الإشارات الثابتة والديناميكية: الإزاحة أو الزاوية أو القوة أو الالتواء أو أي كمية فيزيائية أخرى يمكن قياسها باستخدام جهاز استشعار حثي.

مراقبة أجهزة الاستشعار ومراقبة الوحدة:تحتوي الوحدة على وظائف مثل مراقبة إشارة المستشعر، والأسلاك، وجهد إمداد النظام، والتكوين، وإعداد المعلمة، وقيم القياس، ودرجة حرارة تشغيل الوحدة، ومراقبة النظام، وما إلى ذلك، لضمان نظام قياس موثوق ودقيق. مراقبة الإنذار والحد: يمكن لكل قناة ضبط قيمة الإنذار وقيمة الخطر بشكل منفصل. يحتوي على إنذار مسبق، قناة إنذار رئيسية، مضاعف قيمة الحد، وضع إخراج التنبيه، ووظيفة تعليق التنبيه. تحتوي كل قناة على 4 مخارج إنذار، جميعها عبارة عن مخارج مجمعة مفتوحة، مستقلة عن بعضها البعض ومعزولة عن الدائرة الرئيسية.

التزامن:عندما تعمل وحدات EPRO MMS6410 المتعددة في نفس النظام، تكون مزامنة راسم ذبذبات تردد الموجة الحاملة أمرًا مهمًا للغاية. يمكن أن يعمل EPRO MMS6410 في وضع المراقبة الرئيسي لإرسال إشارات التزامن إلى الشاشات الأخرى، أو العمل في وضع المراقبة التابع لتلقي إشارات التزامن من الشاشات الأخرى. التكوين والاتصال: توفر الوحدة واجهات RS232 وRS485. يتم استخدام واجهة RS232 للتكوين وتبادل البيانات مع الوحدة، ويتم استخدام واجهة RS485 للاتصال بنظام التحليل والتشخيص MMS6800 الخاص بـ EPRO أو الكمبيوتر المضيف، بحيث يتم دمجها بسلاسة في نظام مراقبة وتحكم أكبر.

نطاق التطبيق

يستخدم EPRO MMS6410 على نطاق واسع في مراقبة المعدات الميكانيكية، وخاصة الآلات التوربينية. يمكن لـ EPRO MMS6410 قياس إزاحة العمود والتمدد الحراري والمعلمات الأخرى للتوربينات البخارية وتوربينات الغاز وتوربينات المياه والضواغط والمراوح وأجهزة الطرد المركزي وغيرها من الآلات الدوارة. فهو يساعد على حماية التوربينات، ويحسن السلامة التشغيلية والكفاءة لأي معدات ويطيل عمر خدمة الآلات من خلال ضمان قياسات دقيقة ودقيقة.
