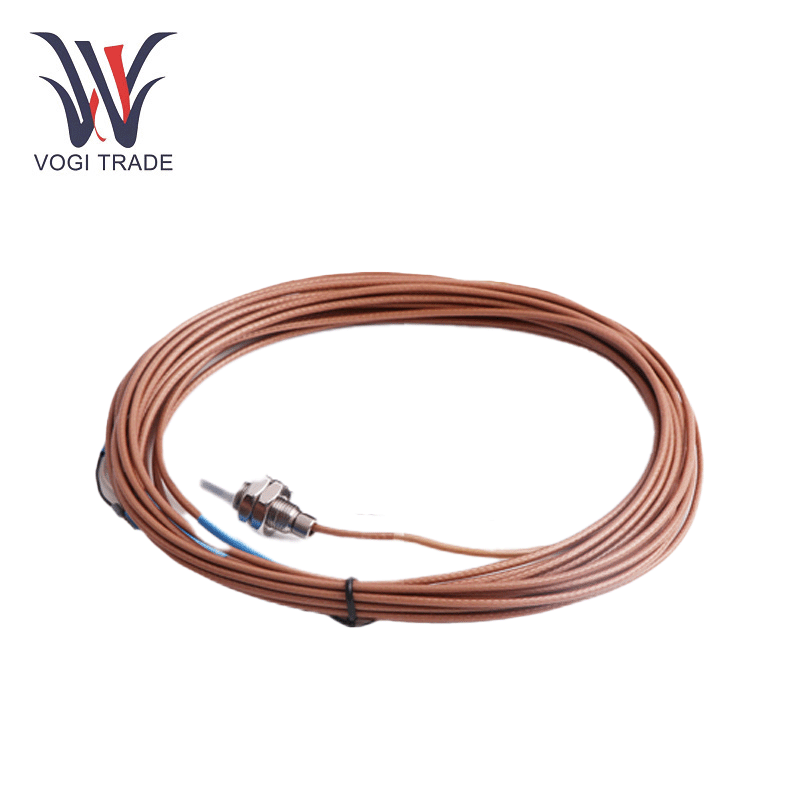

EPRO PR6423/001-010

المعلمات الفنية

طول الموضوع: 35mm

نطاق القياس الخطي: 2 مم (80 مل)

فجوة الهواء الأولية: 0.5 مم (20 مل)

الحد الأدنى لقطر العمود: 25 مم (0.79 ")

المادة المستهدفة (الصلب المغنطيسي المغنطيسي): 42Crmo4 (AISI/SAE 4140) القياسي الآخر (عند الطلب)

فئة الحماية: IP66 ، IEC 60529

نطاق درجة حرارة التشغيل: مستشعر مدفوع. 1M كابل: -35 إلى +180 درجة مئوية (-31 إلى 356 درجة فهرنهايت) الكبل والموصل: -35 إلى +150 درجة مئوية (-31 إلى 302 درجة فهرنهايت)

المواد: طرف المستشعر (نظرة خاطفة على الكيتون الأثير) ، كابل الحالة (الفولاذ المقاوم للصدأ) (PTFE polytetrafluoroethylene) ، الموصل (النحاس ، المطلي بالنيكل)

معدات متوافقة

يتكامل EPRO PR6423/001-010 بسلاسة مع أنظمة المراقبة الصناعية:

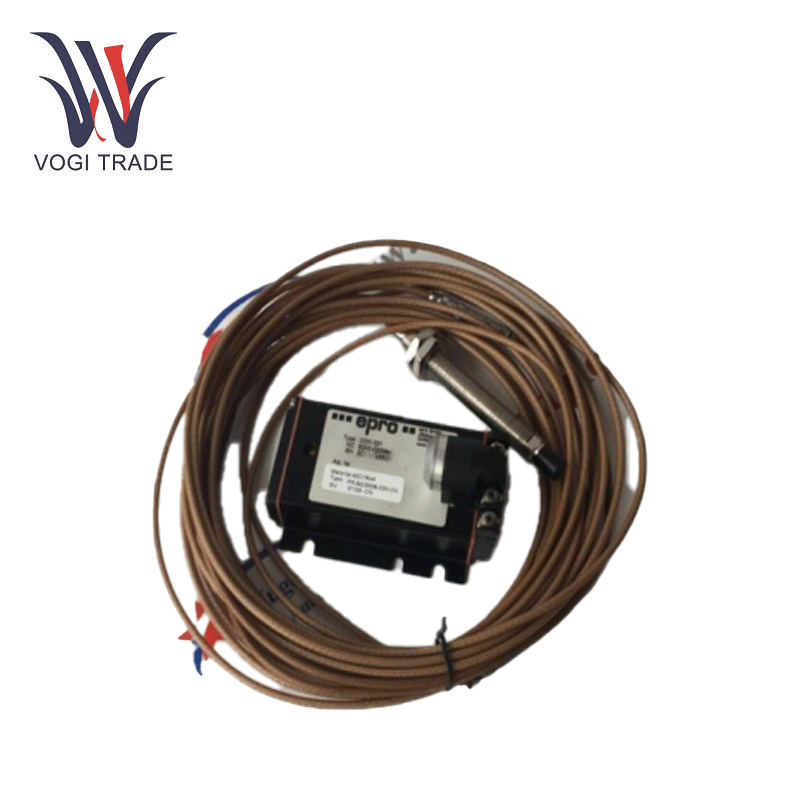

محولات الإشارة: يتطلب الاقتران مع محولات CON 021 لتحويل إشارات المستشعر الخام إلى مخرجات موحدة (على سبيل المثال ، 4-20 Ma أو 0-10 V) للتكامل مع أنظمة التحكم. يضمن ذلك دقة القياس المتوافقة مع ISO (± 0.025 مم).

منصات المراقبة: متوافقة مع أنظمة حماية الآلات MMS 6000/3000 ، مما يتيح التتبع في الوقت الفعلي للاهتزاز ، وإزاحة العمود ، والغرابة في التوربينات والضواغط.

ملحقات التثبيت: استخدم مع أنابيب حماية المعادن MPT 064 أو حاملي مسبار EZ 1600 لتعزيز الاستقرار في إعدادات العيوب العالية

التثبيت والصيانة

أفضل الممارسات التثبيت:

التثبيت: يتميز EPRO PR6423/001-010 بخيط M10X1 أو 3/8 "-24UNF لتحديد المواقع المرنة. ضمان قطرًا لا يقل عن عمود 25 مم وفجوة هواء أولية تبلغ 0.5 مم (± 0.1 مم) لدقة الإشارة الأمثل.

الكابلات: استخدم الكابلات المدرعة (قطرها 6 مم) مع دائرة نصف قطرها الثني الحد الأدنى من 35 مم لمنع الأضرار في توجيه الضغط العالي.

إرشادات الصيانة:

عمليات التفتيش الروتينية: تحقق من طرف المستشعر لتراكم الحطام أو التآكل الفصلي. تحقق من سلامة الكابلات ، وخاصة بالقرب من الموصلات ، للحفاظ على حماية IP66.

إعادة المعايرة: إجراء معايرة كل سنتين باستخدام محولات سلسلة CON لضمان دقة طويلة الأجل (± 0.01 مم التكرار) وتقليل الانجراف.

نحن أيضًا نوفر نماذج أخرى من هذه المنتجات: PR6423/00R-010 ، PR6423/009-030 ، PR6423/007-010. فهي نفسها في المواصفات والميزات ونطاق التطبيق. الفرق هو طول مؤشر الترابط وطول الكابل ، راجع الجدول للحصول على التفاصيل.
