العلامة التجارية: ايبروالوصف: مستشعر تيار إيدي 8 مللي مترالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: تي / تيميناء الشحن: شيامنEPRO PR6423/004-040 عبارة عن مستشعر تيار دوامي صناعي لمراقبة الاهتزازات والإزاحة بدقة، متوافق مع معايير API 670 وتصنيف IP67 للبيئات القاسية.
| تصنيع |
إبرو |
| رقم الموديل |
PR6423/004-040 |
| كتالوج |
/ |
| بلد المنشأ |
ألمانيا |
| رمز النظام المنسق |
9031809090 |
| البعد |
4 م |
| رقم الموديل |
27*27*10 سنتيمتر |
| وزن |
0.15 كجم |
نظرة عامة على المنتج
PR6423/004-040 عبارة عن مستشعر تيار إيدي عالي الدقة من ماركة Emerson's EPRO، ويبلغ قطره 8 ملم. إنه مصمم خصيصًا للاهتزاز غير المتصل ومراقبة موضع الآلات الدوارة. كجزء من نظام الحماية الميكانيكية المهم، تم تصميم هذا المستشعر بدقة لتوفير أداء موثوق به في البيئات القاسية.

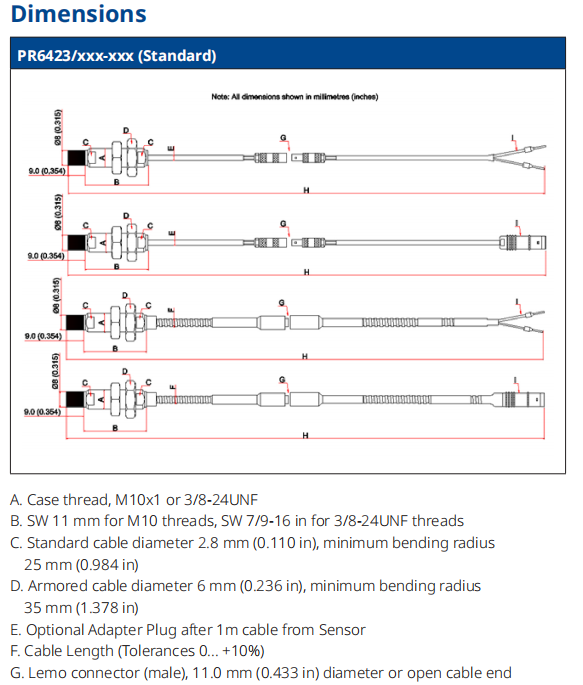

يحدد رمز الطلب "004-040" التكوين التالي: واجهة مترابطة M10x1، مبيت طويل 65 مم (كم)، كابل مدمج بطول 10 أمتار وموصل LEMO. هذا المزيج يجعله مناسبًا بشكل خاص للتطبيقات التي تتطلب التثبيت من خلال أغلفة ميكانيكية أكثر سمكًا أو أقواس مسبار، وطول الكابل كافٍ للاتصال بمحولات الإشارة المثبتة عن بعد. يتم استخدامه عادةً مع المحولات المتوافقة (مثل CON021) لتشكيل قناة قياس كاملة لمراقبة المعلمات مثل اهتزاز العمود الشعاعي للمصانع التوربينية الصغيرة والمتوسطة الحجم.
معلمات المنتج
عامل القياس المتزايد (الحساسية) 8 فولت/مم (±203.2 مللي فولت/مل) ±5% (0 إلى 45 درجة مئوية)
الخطي (الانحراف عن الخط المستقيم) ±0.025 مم (±1 ميل) (0 إلى 45 درجة مئوية)
نطاق القياس الخطي 2.0 مم (80 مل)
قطر المستشعر 8 مم
الموضوع M10x1
طول العلبة (الكم) 65 مم (محدد بواسطة "4" في الكود)
مفتاح ربط مسطح SW 11 مم
المادة الهيكل: ستانلس ستيل
المادة المستهدفة الفولاذ المغناطيسي (42CrMo4 / AISI 4140 Standard)
الحد الأدنى لقطر العمود 25 مم (0.79 بوصة)
درجة حرارة التشغيل المستشعر وكابل بطول 1 متر: -35 درجة مئوية إلى +180 درجة مئوية (-31 درجة فهرنهايت إلى 356 درجة فهرنهايت)
تمكن المقاومة المتميزة لدرجات الحرارة العالية جسم المستشعر من تحمل درجات الحرارة القصوى التي تصل إلى +180 درجة مئوية، وهو أمر بالغ الأهمية للتطبيقات القريبة من المكونات ذات درجة الحرارة المرتفعة مثل التوربينات البخارية، وتوربينات الغاز، والضواغط ذات درجة الحرارة العالية. تعتبر مادة مسبار PEEK هي المفتاح لتحقيق هذا الأداء.
فئة الحماية IP66 (مقاوم للغبار ومحمي ضد نفاثات الماء القوية)
المادة الهيكل: ستانلس ستيل
طرف المستشعر: PEEK (بولي إيثر إيثر كيتون)
الكابل: بي تي اف اي
طول الكابل 10 أمتار (محدد بـ "4" في الجزء الأخير من الكود)
نوع الكابل معيار PTFE، غير مدرع (قطر 2.8 ملم)
الموصل LEMO (ذكر)
المناطق الخطرة ATEX، IECEx، CSA (السلامة الجوهرية 'ia' عند استخدامها مع محول معتمد مثل CON021 وحواجز الأمان)
ميزات الوظيفة
تصل حساسية PR6423 إلى 8 فولت/مم، مما يجعلها حساسة للغاية حتى لأدنى تغيير في المسافة. وهذا يجعله خيارًا مثاليًا لاكتشاف الاهتزازات ذات السعة الصغيرة في الآلات عالية السرعة، وهو قادر على الإنذار المبكر بحدوث اختلال التوازن أو أخطاء المحاذاة.
يتيح القطر 8 مم والأكمام الطويلة الاختيارية (مثل الطراز 65 مم) تركيبه في المساحات الضيقة أو الهياكل الميكانيكية الكبيرة، حيث لا يمكن تركيب مجسات أكبر.
تمكن المقاومة المتميزة لدرجات الحرارة العالية جسم المستشعر من تحمل درجات الحرارة القصوى التي تصل إلى +180 درجة مئوية، وهو أمر بالغ الأهمية للتطبيقات القريبة من المكونات ذات درجة الحرارة المرتفعة مثل التوربينات البخارية، وتوربينات الغاز، والضواغط ذات درجة الحرارة العالية. تعتبر مادة مسبار PEEK هي المفتاح لتحقيق هذا الأداء.
يضمن أداء الختم البيئي القوي مع تصنيف حماية IP66 أن يكون المستشعر خاليًا تمامًا من تسرب الغبار وتأثير تدفق المياه القوي، مما يجعله مناسبًا للبيئات الصناعية القاسية بما في ذلك المناطق الخارجية أو مناطق التنظيف.
يحمل PR6423/004-040 شهادات دولية متعددة للمناطق الخطرة. عند استخدامه مع محولات آمنة وحواجز أمان معتمدة، يمكن تركيبه في أجواء متفجرة من الدرجة الأولى، المنطقة 1 / المنطقة 0.
تكامل الإشارة لمسافات طويلة يتيح للكابل المدمج الذي يبلغ طوله 10 أمتار تحقيق تخطيط تركيب مرن، مما يسمح بتثبيت محول الإشارة في لوحة التحكم بعيدًا عن نقطة القياس. وفي الوقت نفسه، يعمل تصميمه القوي والمتين على تقليل توهين الإشارة.
