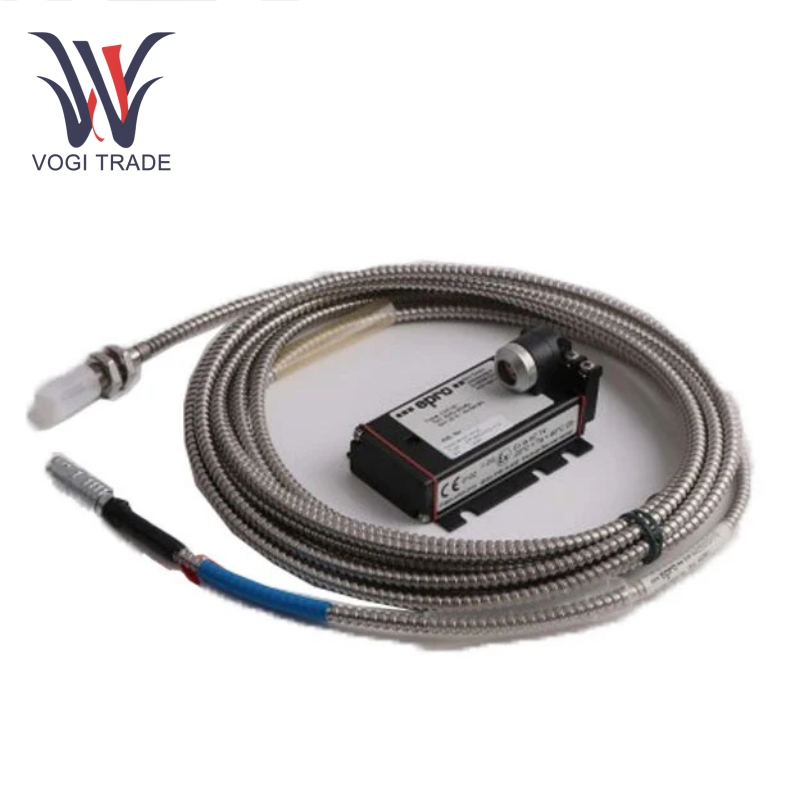

EPRO PR6423/010-040
  • EPRO PR6423/010-040 EPRO PR6423/010-040

EPRO PR6423/010-040

العلامة التجارية: EPRO
الوصف: مستشعر الحالي 8 مم
الحالة: العلامة التجارية الجديدة
شهادة : خطاب ضمان تقرير اختبار COO
الضمان: 1 سنة
المخزون كمي: 10
مدة الدفع: T/T.
ميناء الشحن: شنتشن
EPRO PR6423/010-040 عبارة عن مستشعر اهتزاز غير متصل يعتمد على تأثير تيار الدوامة. يجب استخدامه باستخدام مضخم pream (مثل Con021) وهو مصمم لمراقبة معلمات مثل اهتزاز العمود وإزاحة الآلات الدوارة.

إرسال استفسار

وصف المنتج

تصنيع
epro
رقم النموذج
PR6423/010-040
بلد المنشأ
ألمانيا
رمز HS
8414909090
البعد
25 سم*25 سم*6 سم
بُعد التعبئة
27 سم*27 سم*10 سم
وزن
1.2 كجم

المعلمات الفنية

نطاق القياس الخطي: ± 0.5 مم

فجوة الهواء الأولية (مرجع الإزاحة الثابتة): 0.5 مم (20 مل)

القرار: 1 ٪ من نطاق القياس

خطأ خطي: ​​± 0.025 مم (± 1 مل) @ 0 ~ 45 درجة مئوية

الحساسية: 8 فولت/مم (203.2 mV/mil) ± 5 ٪

نطاق درجة الحرارة: -35 درجة مئوية إلى +180 درجة مئوية

جهد العرض: 24 فولت العاصمة

إشارة الإخراج: 4 ~ 20 مللي أمبير الإخراج الحالي

الإخراج الرقمي: 6 قنوات مستقلة قابلة للبرمجة ، الدعم المفتوح عادة/مغلق عادة

حجم الموضوع: M10 × 1 سلسلة متري


EPRO PR6423/010-040 القياس غير الملامس على أساس تأثير تيار الدوامة:

يعمل EPRO PR6423/010-040 مع مضخم القسم لتشكيل دائرة التذبذب. عندما يقترب مسبار المستشعر من هدف معدني موصل (مثل سطح العمود) ، فإن التغير في المجال الكهرومغناطيسي يتسبب في تخفيف سعة المذبذب ، وسعة التوهين تتناسب مع المسافة بين المسبار والهدف. .

المصنع قبل المعايرة: يتم إجراء المعايرة الخطية باستخدام مادة معايرة 42CRMO4. لا يلزم معايرة إضافية أثناء التثبيت. يجب تعديل فجوة الهواء فقط حتى تلبي إشارة الإخراج من مضخم السليم المتطلبات.

معالجة الإشارات: يحول مضخم البلاغ إشارة المسافة إلى إخراج تيار/جهد قياسي ، ويستخدم الوحدة النمطية لتحقيق المراقبة في الوقت الفعلي للاهتزاز الديناميكي والإزاحة وغيرها من المعلمات.


نقوم أيضًا بتزويد نماذج أخرى من هذه المنتجات: PR6423/010-010 ، PR6423/010-030 ، PR6423/015-010. إنها هي نفسها في المواصفات والميزات ونطاق التطبيق. الفرق هو الطول الكلي للكابل ، راجع الجدول للحصول على التفاصيل.

رقم الوحدة

طول الكابل

PR6423/010-010
5m
PR6423/010-030
6M
PR6423/010-040
8m
PR6423 // 015-010
5M (طول الموضوع : 75 مم)

ملحوظة: يمكن استخدام EPRO PR6423/010-040 مع مضخم CON021 لتحقيق تضخيم الإشارة ومعالجتها.

متطلبات التثبيت: خط الأوسط من المسبار متعامد مع خط مركز المحور ، ويجب أن يكون سطح القياس خاليًا من الشقوق أو المطبات (الخشونة 0.4 ~ 0.8 ميكرون)

للحصول على اقتراحات الاختيار ، يرجى الرجوع إلى المستندات التقنية الأكثر تفصيلاً في المرفق.
