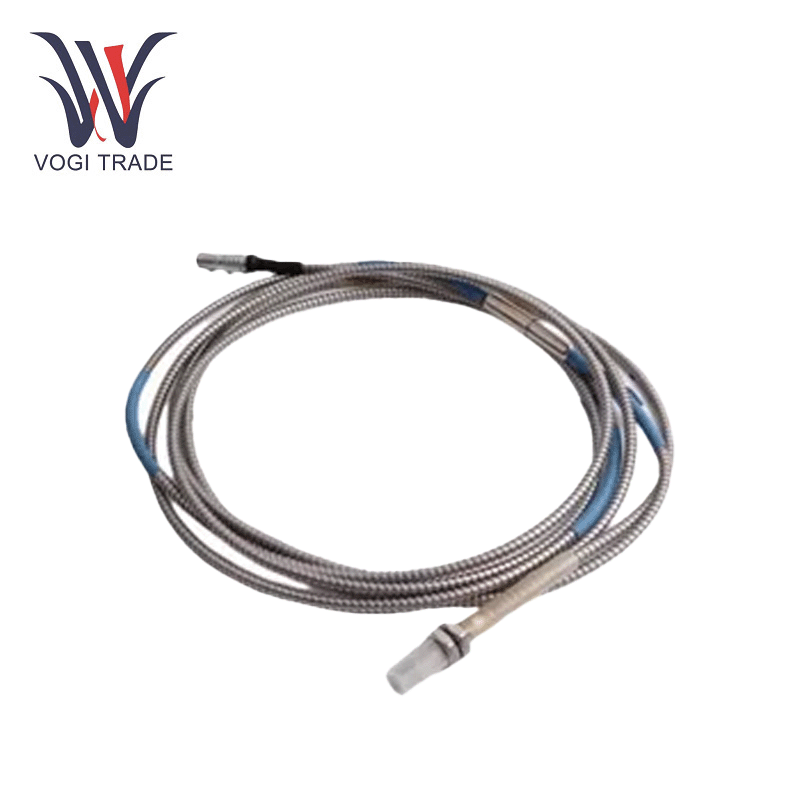

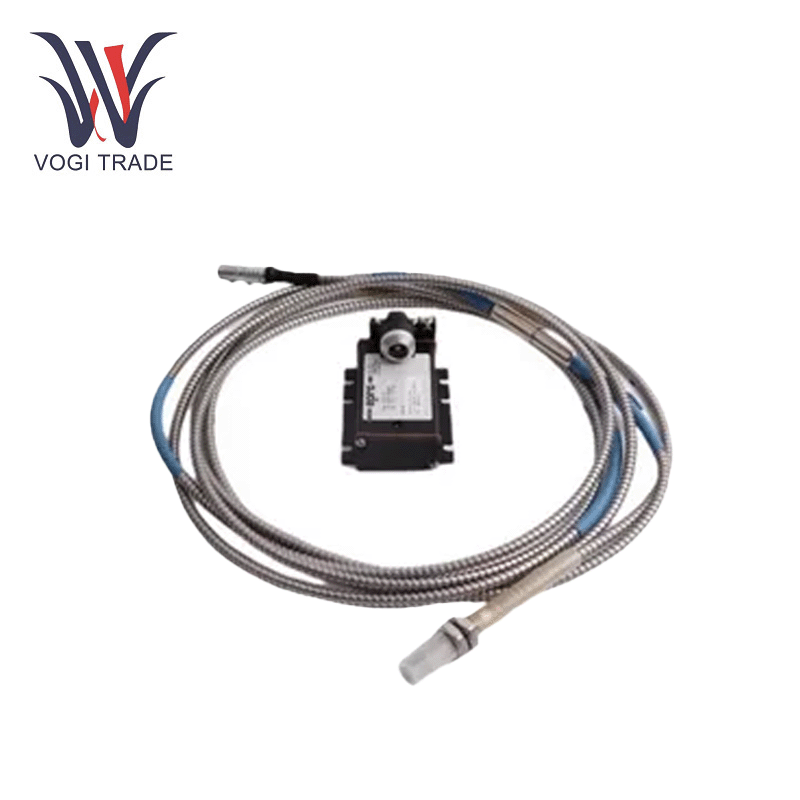

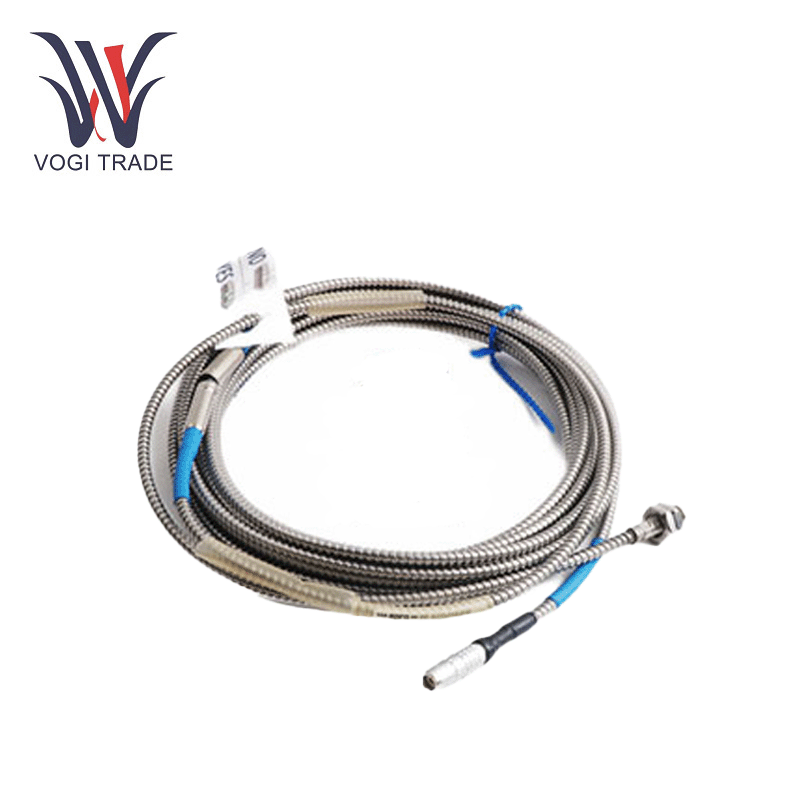

العلامة التجارية: EPROالوصف: مستشعر الحالي 8 ممالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنEPRO PR6423/010-100 عبارة عن مستشعر تيار دوامة مقاوم للدرجات الحرارة العالية لمراقبة سلامة التوربينات ، ويتميز ببناء الفولاذ المقاوم للصدأ ، وكابلات PTFE ، والامتثال لمعايير API 670 و EEX IB IIC T6/T4.
| تصنيع |
epro |
| رقم النموذج |
PR6423/010-100 |
| بلد المنشأ |
ألمانيا |
| رمز HS |
9031809090 |
| البعد |
4M |
| بُعد التعبئة |
27*27*10cm |
| وزن |
0.15 كجم |
المعلمات الفنية
طول الموضوع: 25 مم
نطاق القياس الخطي: 2 مم (80 مل)
فجوة الهواء الأولية: 0.5 مم (20 مل)
الحد الأدنى لقطر العمود: 25 مم (0.79 ")
المادة المستهدفة (الصلب المغنطيسي المغنطيسي): 42Crmo4 (AISI/SAE 4140) القياسي الآخر (عند الطلب)
فئة الحماية: IP66 ، IEC 60529
نطاق درجة حرارة التشغيل: مستشعر مدفوع. 1M كابل: -35 إلى +180 درجة مئوية (-31 إلى 356 درجة فهرنهايت) الكبل والموصل: -35 إلى +150 درجة مئوية (-31 إلى 302 درجة فهرنهايت)
المواد: طرف المستشعر (نظرة خاطفة على الكيتون الأثير) ، كابل الحالة (الفولاذ المقاوم للصدأ) (PTFE polytetrafluoroethylene) ، الموصل (النحاس ، المطلي بالنيكل)
الميزات الرئيسية
إمكانية القياس المزدوجة: يتفوق EPRO PR6423/010-100 في كل من مراقبة الإزاحة الثابتة (حتى 2.0 مم) ومراقبة ديناميكية (0-1000 ميكرون) ، وضمان اكتشاف الدقيق للتحولات المحورية/الشعاعية والاهتزازات في التوربينات ، والضغط ، وصناديق التروس. تتيح حساسية 4 فولت/مم تتبع في الوقت الفعلي للتغيرات الميكانيكية على المستوى الجزئي.
تكامل النظام السلس: تم تصميمه كجزء من نظام مراقبة التوربينات MMS6000 ، وهو يدعم الاتصال المباشر مع PLCs ووحدات الحصول على البيانات عبر التناظرية (4-20 مللي أمبير) أو البروتوكولات الرقمية 79. الخطي المعياري قبل المعايرة يقلل من تعقيد الإعداد.
الامتثال العالمي والدعم: اجتماع API 670 ، ISO 10817-1 ، و DIN 45670 ، يتم دعم EPRO PR6423/010-100 بالدعم الفني العالمي وخيارات التسليم السريع للعمليات دون انقطاع.
التثبيت والصيانة
أفضل الممارسات التثبيت:
التثبيت: يتميز EPRO PR6423/010-100 بخيط M10x1 أو 3/8 "-24UNF لتحديد المواقع المرنة. تأكد من قطر العمود الأدنى البالغ 25 مم وفجوة هوائية أولية تبلغ 0.5 مم (± 0.1 مم) للحفاظ على دقة القياس. استخدم أدوات العزم لتجنب الإفراط في الإفراط.
الكابلات: يوصى بالكابلات المدرعة (قطرها 6 مم) مع دائرة نصف قطرها الدنيا المنحنى البالغ 35 ملم لتوجيه الضغط العالي بالقرب من المعدات الدوارة أو في المساحات المحصورة.
إرشادات الصيانة:
عمليات التفتيش الروتينية: تحقق من طرف مستشعر نظرة خاطفة ربع سنوي للحطام أو التدهور الحراري. تحقق من سلامة الكابل ، وخاصة في تقاطعات الموصل ، للحفاظ على تصنيف حماية IP66 في البيئات المتربة أو الرطبة.
إعادة المعايرة: إجراء معايرة كل سنتين باستخدام محولات سلسلة CON لضمان ± 0.01 مم التكرار وتقليل الانجراف طويل الأجل. يجب أن تتماشى سجلات المعايرة مع معايير API 670 لعمليات تدقيق الامتثال.
نقوم أيضًا بتزويد نماذج أخرى من هذه المنتجات: PR6423/010-110 ، PR6423/010-120 ، PR6423/010-140. إنها هي نفسها في المواصفات والميزات ونطاق التطبيق. الفرق هو الطول الكلي للكابل ، راجع الجدول للحصول على التفاصيل.
|
رقم الوحدة |
طول الكابل |
| PR6423/010-100 |
4M |
| PR6423/010-110 |
5m |
| PR6423/010-120 |
6M |
| PR6423 // 010-140 |
10 م |
