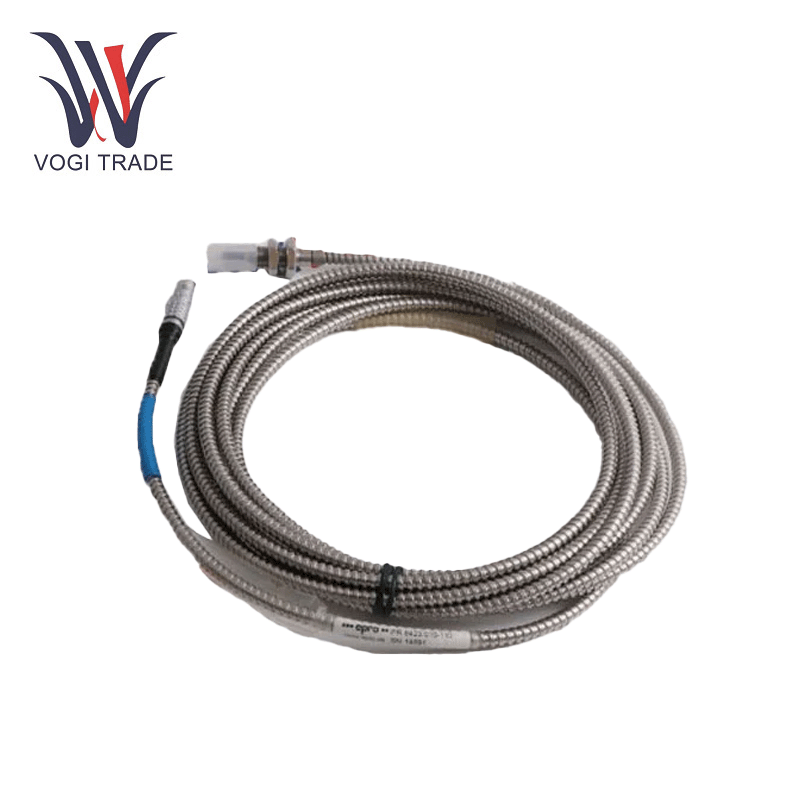

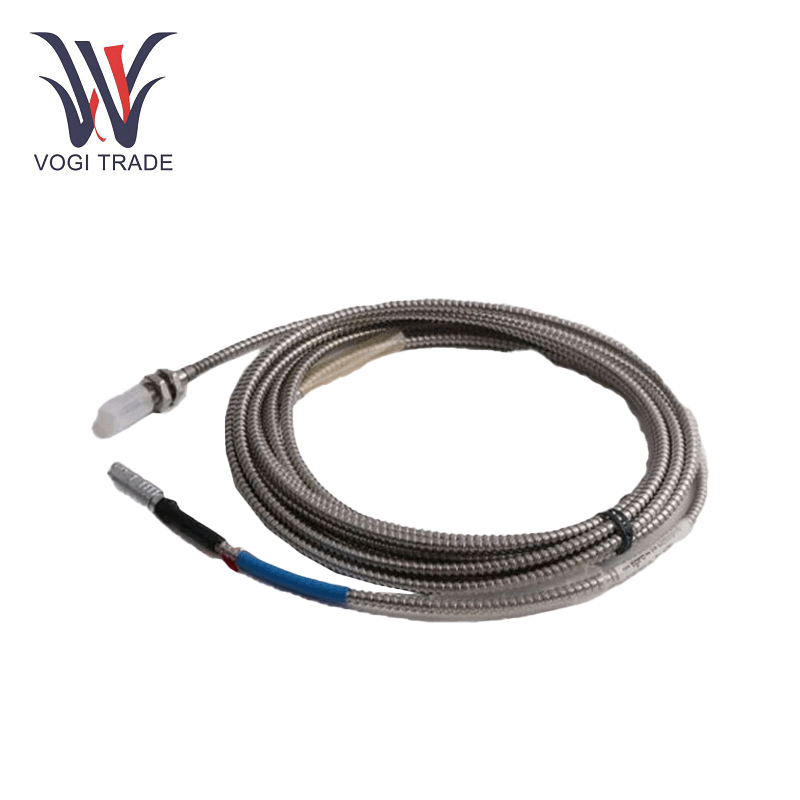

العلامة التجارية: EPROالوصف: مستشعر الحالي 8 ممالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنإن EPRO PR6423/011-131 عبارة عن مستشعر تيار دوامة مزدوج القناة مع تركيب ملولب لمراقبة الاهتزاز الصناعي ، ويتميز بسكن من الفولاذ المقاوم للصدأ ، وكابلات PTFE ، والامتثال لمعايير DIN 45670/ISO 10817-1.
| تصنيع |
epro |
| رقم النموذج |
PR6423/011-131 |
| بلد المنشأ |
ألمانيا |
| رمز HS |
9031809090 |
| البعد |
8m |
| بُعد التعبئة |
27*27*10cm |
| وزن |
0.15 كجم |
المعلمات الفنية
طول الموضوع: 35mm
نطاق القياس الخطي: 2 مم (80 مل)
فجوة الهواء الأولية: 0.5 مم (20 مل)
الحد الأدنى لقطر العمود: 25 مم (0.79 ")
المادة المستهدفة (الصلب المغنطيسي المغنطيسي): 42Crmo4 (AISI/SAE 4140) القياسي الآخر (عند الطلب)
فئة الحماية: IP66 ، IEC 60529
نطاق درجة حرارة التشغيل: مستشعر مدفوع. 1M كابل: -35 إلى +180 درجة مئوية (-31 إلى 356 درجة فهرنهايت) الكبل والموصل: -35 إلى +150 درجة مئوية (-31 إلى 302 درجة فهرنهايت)
المواد: طرف المستشعر (نظرة خاطفة على الكيتون الأثير) ، كابل الحالة (الفولاذ المقاوم للصدأ) (PTFE polytetrafluoroethylene) ، الموصل (النحاس ، المطلي بالنيكل)
معدات متوافقة
يتكامل EPRO PR6423/011-131 بسلاسة مع الأنظمة الصناعية:

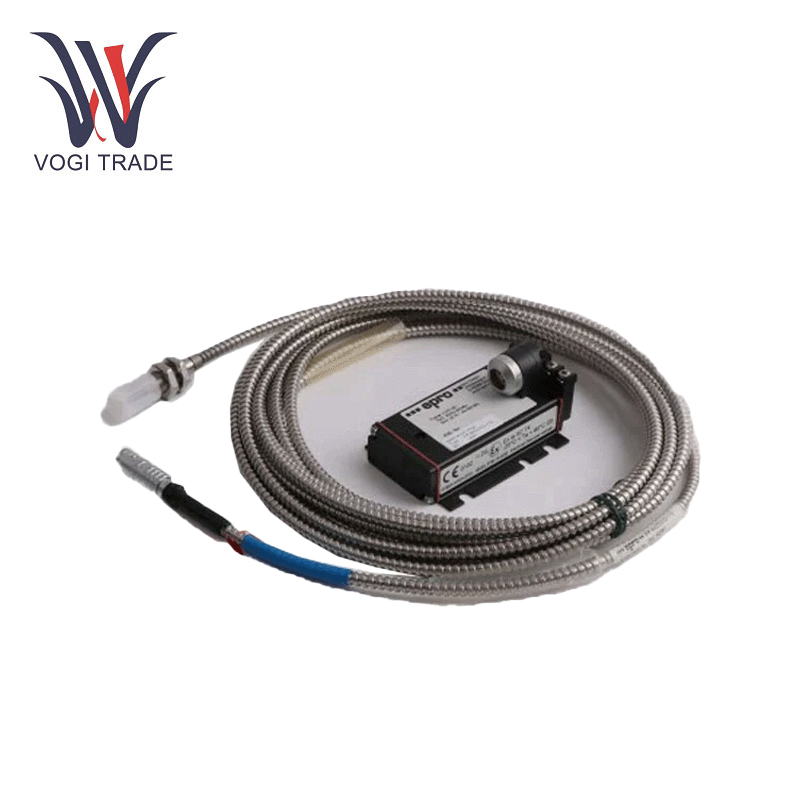

محولات الإشارة: يتطلب محولات CON 031 معالجة إشارات تيار الدوامة الخام إلى مخرجات موحدة (4-20 مللي أمبير أو 0-10 فولت) ، مما يضمن دقة متوافقة مع ISO للتكامل مع أنظمة PLC أو DCS.
منصات المراقبة: متوافقة مع أنظمة حماية الآلات MMS 3000/6000 ، مما يتيح التتبع في الوقت الفعلي لغرابة العمود ، الاهتزاز ، والإزاحة المحورية.
ملحقات التثبيت: استخدم MPT 064 أنابيب حماية الفولاذ المقاوم للصدأ أو حاملي مسبار EZ 1600 لتثبيت المستشعر في الآلات الدوارة عالية السرعة.
سيناريوهات التطبيق
EPRO PR6423/011-131 يتفوق في العمليات الصناعية المهمة:
مراقبة عمود التوربينات: يقيس الإزاحة المحورية والشعاعية في توربينات البخار/الغاز ، واكتشاف اختلال أو ارتداء محمل لمنع التوقف عن العمل غير المخطط له. على سبيل المثال ، في محطات توليد الطاقة المجمعة ، يضمن تصفية آمنة بين المكونات الدوارة والثابتة.
تحليل اهتزاز الضاغط: يتتبع غريب الأطوار الديناميكي في الضواغط عالية السرعة ، وتحسين الكفاءة وتقليل تكاليف الصيانة من خلال تحديد مخاطر عدم التوازن الدوار.
تحمل التحكم في تزييت: يراقب سمك فيلم الزيت في التوربينات المائية أو محامل المضخات ، مما يوفر تحذيرات مبكرة لفشل التزييت. هذا أمر حيوي لنباتات الطاقة الكهرومائية التي تعمل تحت الأحمال المتغيرة.
التثبيت والصيانة
التثبيت: يتميز EPRO PR6423/011-131 بخيط M10x1 أو 3/8 "-24UNF لتحديد المواقع المرنة. تأكد من الحد الأدنى من عمود العمود البالغ 25 مم وفجوة هوائية أولية تبلغ 0.5 مم (± 0.1 مم) للحفاظ على دقة القياس. استخدم أدوات العزم لتجنب الإفراط.
الكابلات: ينصح بالكابلات المدرعة (قطرها 6 مم) مع دائرة نصف قطرها الثني الدنيا 35 ملم لتوجيه عالي الضغط بالقرب من المعدات الدوارة أو في المساحات المحصورة.
