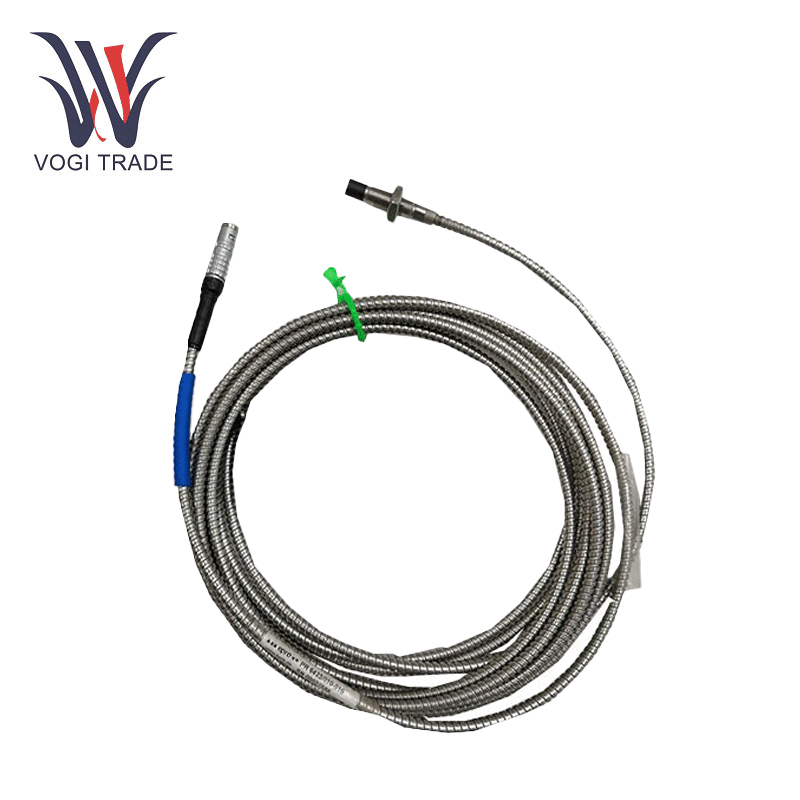

العلامة التجارية: EPROالوصف: مستشعر الحالي 8 ممالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنإن EPRO PR6423/012-100 عبارة عن مستشعر تيار دوامة غير متلقاة لتحمل التآكل ومراقبة محاذاة العمود ، ويتميز بسكن من الفولاذ المقاوم للصدأ IP65 ، وكابلات PTFE ، والامتثال لمعايير DIN 45670/ISO 10817-1.
| تصنيع |
epro |
| رقم النموذج |
PR6423/012-100 |
| بلد المنشأ |
ألمانيا |
| رمز HS |
9031809090 |
| البعد |
4M |
| بُعد التعبئة |
27*27*10cm |
| وزن |
0.15 كجم |
المعلمات الفنية
طول الموضوع: 45mm
نطاق القياس الخطي: 2 مم (80 مل)
فجوة الهواء الأولية: 0.5 مم (20 مل)
الحد الأدنى لقطر العمود: 25 مم (0.79 ")
المادة المستهدفة (الصلب المغنطيسي المغنطيسي): 42Crmo4 (AISI/SAE 4140) القياسي الآخر (عند الطلب)
فئة الحماية: IP66 ، IEC 60529
نطاق درجة حرارة التشغيل: مستشعر مدفوع. 1M كابل: -35 إلى +180 درجة مئوية (-31 إلى 356 درجة فهرنهايت) الكبل والموصل: -35 إلى +150 درجة مئوية (-31 إلى 302 درجة فهرنهايت)
المواد: طرف المستشعر (نظرة خاطفة على الكيتون الأثير) ، كابل الحالة (الفولاذ المقاوم للصدأ) (PTFE polytetrafluoroethylene) ، الموصل (النحاس ، المطلي بالنيكل)
معدات متوافقة
EPRO PR6423/012-100 متوافق تمامًا مع أنظمة المراقبة الصناعية:

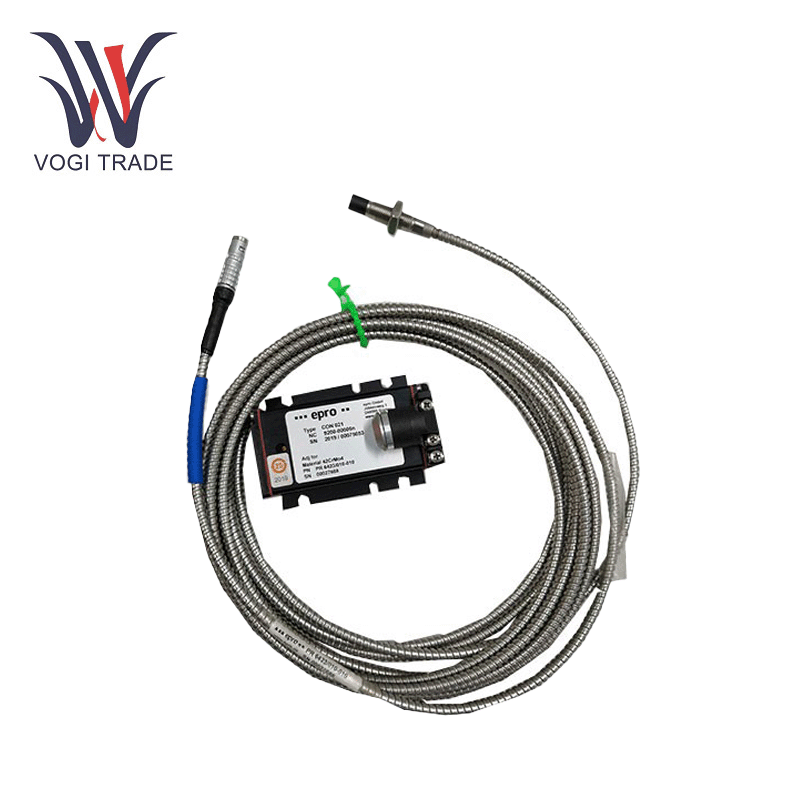

محولات الإشارات: محولات CON 011 ضرورية لمعالجة الإشارات الحالية EDDY الخام لضمان مخرجات موحدة (4-20 Ma أو 0-10 V) لسهولة التكامل مع أنظمة PLC أو DCS لتحليل البيانات في الوقت الفعلي.
منصات مراقبة التوربينات والضاغط لأنظمة حماية الآلات MMS 6000/3000 للمراقبة المستمرة لغرابة العمود والاهتزاز والتشريد المحوري.
ملحقات التثبيت: يمكن استخدام أنبوب حماية الفولاذ المقاوم للصدأ MPT 064 أو حاملي مسبار EZ 1600 لتحقيق الاستقرار في جسم المستشعر للآلات الدوارة عالية السرعة التي يتم إجراء القياسات عليها.
سيناريوهات التطبيق
مراقبة مهاوي التوربينات: يكتشف هذا القياس اختلالًا أو ارتداء المحمل عن طريق قياس الإزاحة المحورية والشعاعية في التوربينات البخارية/الغاز وبالتالي يمنع الإخفاقات الرئيسية. في محطات توليد الطاقة المجمعة ، على سبيل المثال ، يوفر فصلًا آمنًا بين المكونات الدوارة والثابتة.
تحليل اهتزاز الضاغط-يتتبع غريب الأطوار الديناميكي في الضواغط ذات السرعة العالية (على سبيل المثال: وحدات معالجة الغاز في الخارج) لتحسين الكفاءة وتخفيف النفقات من خلال تحديد مخاطر عدم التوازن الدوار.
التحكم في تزييت المضخات: يراقب سمك فيلم الزيت في المضخات المائية ويوفر الإنذار المبكر لفشل التزييت. من المهم جدًا لنباتات الطاقة الكهرومائية التي تعمل في أحمال متغيرة.
التثبيت والصيانة
التثبيت: يتميز EPRO PR6423/012-100 بخيط M10X1 أو 3/8 "-24UNF لتحديد المواقع المرنة. تأكد من الحد الأدنى من عمود العمود البالغ 25 مم وفجوة هوائية أولية تبلغ 0.5 مم (± 0.1 مم) للحفاظ على دقة القياس. استخدم أدوات العزم لتجنب الإفراط في التغلب.
الكابلات: يوصى بالكابلات المدرعة (قطرها 6 مم) مع دائرة نصف قطرها الدنيا المنحنى البالغ 35 ملم لتوجيه الضغط العالي بالقرب من المعدات الدوارة أو في المساحات المحصورة.
نقوم أيضًا بتزويد نماذج أخرى من هذه المنتجات: PR6423/012-120 ، PR6423/014-130 ، PR6423/015-110. الفرق هو الطول الكلي للكابل وطول الخيط ، راجع الجدول للحصول على التفاصيل.
|
رقم الوحدة |
طول الكابل |
طول الموضوع |
| PR6423/012-100 |
4M |
45mm |
| PR6423/012-120 |
6M |
45mm |
| PR6423/014-130 |
8m |
65mm |
| PR6423/015-110 |
5m |
75mm |
