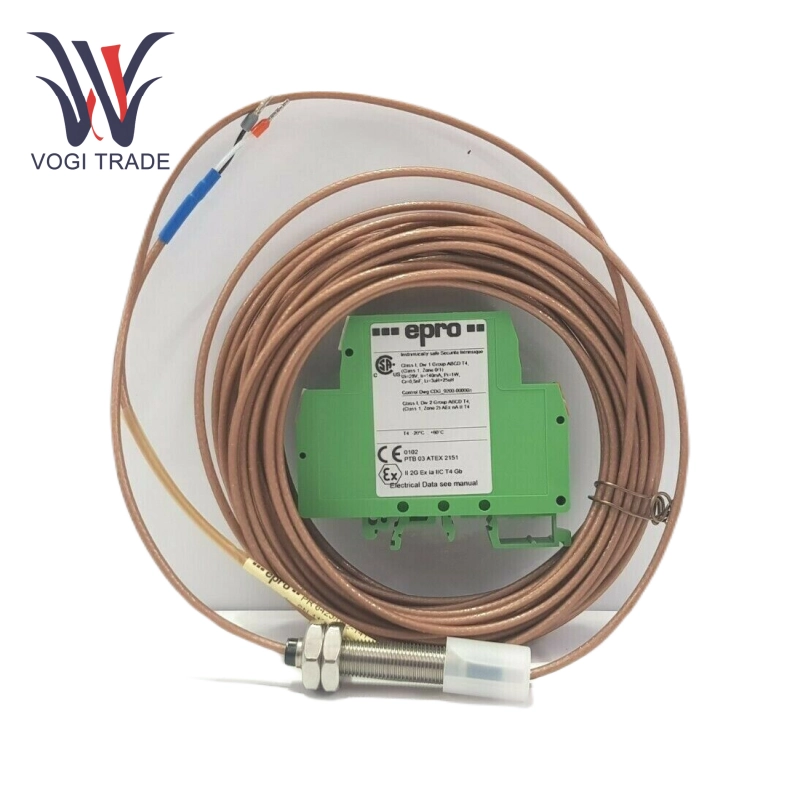

EPRO PR6423/10R-030

المعلمات الفنية

الإزاحة الشعاعية: ± 10 مم

الإزاحة المحورية: ± 5 مم

نطاق القياس الخطي: 2 مم (80 مل)

فجوة الهواء الأولية: 0.5 مم (20 مل)

دقة قياس الموقف: ± 0.05 مم

دقة قياس غريب الأطوار: ± 0.025 مم

دقة قياس السرعة: ± 1 ٪ على نطاق كامل

الحساسية: 8 فولت/مم (203.2 mV/mil) ، وفقًا لمعايير ISO

درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

نطاق الرطوبة: 0-100 ٪

مقاومة الاهتزاز: 20 غرام (الذروة ، 10-2000 هرتز)

مقاومة الصدمة: 50 غرام (الذروة ، 11 مللي ثانية) مدة)

مواصفات الموضوع: M10 × 1.55 مم (قياسي) أو خيار التثبيت العكسي (3/8 "–24 - UNF - 2A)

تكوين الكابل: 8.0 م كابل مدرع (توصيل محول اختياري) ، أو كبل 0.3 م (واجهة M12 × 1-5)

مبدأ الاستخدام

PR6423/10R-030 يدرك القياس غير الاتصال على أساس تأثير تيار الدوامة.

آلية العمل: يحتوي EPRO PR6423/10R-030 على لفائف مضمنة عالية التردد (1-2 MHz) ، والذي يولد مجالًا مغناطيسيًا بالتناوب على سطح العمود المعدني ويشكل تيارًا مغلقًا.

يؤدي اهتزاز العمود أو الإزاحة إلى تغييرات التيار الدوامة ، مما تسبب في تغييرات مقاومة الملف. يحول مضخم القسم إشارة المعاوقة إلى إشارة جهد/تيار ، والتي تتوافق مع تغيير الفجوة خطيًا

معالجة الإشارات: يقوم مضخم مضخم بتنليص الإشارة الأصلية ويضخّمها وتخليصها ، وتنتج إشارة موحدة (مثل 4-20 مللي أمبير أو 0-10 فولت) ، ودمج وحدة تعويض درجة الحرارة للتخلص من تأثير درجة الحرارة المحيطة على الدقة (خطأ <± 1 ٪ FS).

ملحوظة:غالبًا ما يتم استخدام EPRO PR6423/10R-030 بالتزامن معCON021 إشارة محوللتعزيز قدرات معالجة الإشارات.

يوفر EPRO PR6423 أطوال كبل مختلفة (من 0.3 م إلى 10 م) ، وأنواع الواجهة (LEMO أو M12) وطريقة التثبيت (القياسية/العكسية).
