العلامة التجارية: ايبروالوصف: مستشعر تيار إيدي 16 مللي مترالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 2مصطلح الدفع: تي / تيميناء الشحن: شيامنإن EPRO PR6424/011-040+CON021 عبارة عن مستشعر تيار دوامي عالي الحساسية لمراقبة الإزاحة المحورية واهتزاز العمود، ويتميز بإخراج 4 فولت/مم، ونطاق تشغيل من -35 درجة مئوية إلى +380 درجة مئوية، وامتثال API 670.
| تصنيع |
إبرو |
| رقم الموديل |
PR6424/011-040+CON021 |
| كتالوج |
/ |
| بلد المنشأ |
ألمانيا |
| رمز النظام المنسق |
9031809090 |
| البعد |
5M |
| رقم الموديل |
27*27*10 سنتيمتر |
| وزن |
0.15 كجم |
نظرة عامة على المنتج
PR6424/011-040 + CON021 هو نظام كامل عالي الأداء لقياس عدم الاتصال بالتيار الدوامي في خط إنتاج EPRO من Emerson، وهو مصمم خصيصًا لحماية ومراقبة حالة المعدات الميكانيكية ذات المهام الحرجة. تم تصميم هذا النظام المتكامل لقياس الإزاحة الديناميكية وموضع الأعمدة الدوارة بدقة في البيئات الصناعية القاسية.
PR6424/011-040 عبارة عن مستشعر للتيار الدوامي (مسبار) يبلغ قطره 16 ملم. يشير رمز الطلب "011-040" إلى أن هذا التكوين يستخدم خيط M18x1.5، ولا يحتوي على كابل مدرع، ويبلغ طول مبيته 50 مم، ويبلغ طول الكابل الإجمالي 10 أمتار، ومجهز بموصلات LEMO.
CON021 هو محول إشارة مطابق (مستشعر القرب). يعد محول الإشارة مسؤولاً عن تشغيل المستشعر، وتوليد مجال مغناطيسي عالي التردد، وتحويل إشارة المستشعر الأصلية إلى جهد تيار مستمر ثابت وعالي الدقة، والذي يتناسب خطيًا مع المسافة بين طرف المسبار والمحور المستهدف.
بعد
معلمات المنتج

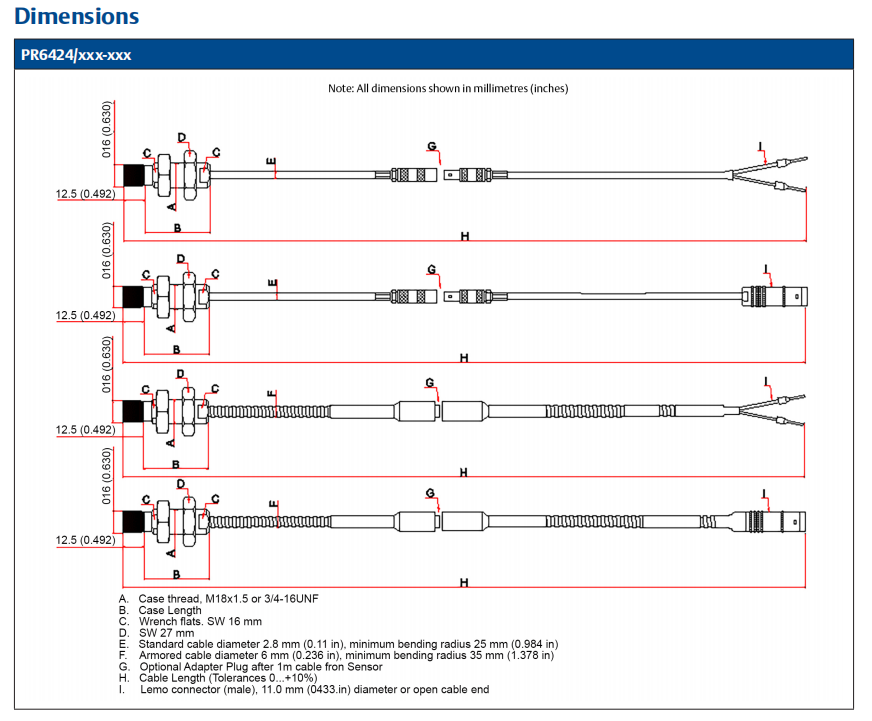

مواصفات المستشعر PR6424/011-040
الحساسية 4 فولت/مم (±101.6 مللي فولت/ميل)
خطأ خطي ± ±1.5% (مع CON021، النطاق القياسي)
قطر المستشعر 16 ملم
الموضوع M18x1.5
طول العلبة (ب) 50 ملم
مفتاح ربط مسطح SW 27 ملم
نطاق القياس 4.0 مم (النطاق القياسي مع CON021)
فجوة الهواء الاسمية (المركز) ~2.7 مم (0.11 بوصة)
انجراف طويل المدى < 0.3%
المواد الفولاذ المغناطيسي (على سبيل المثال، 42 Cr Mo 4)
الحد الأدنى لقطر العمود ≥ 80 مم
أقصى سرعة سطحية 2500 م/ث
درجة حرارة التشغيل -35 درجة مئوية إلى 150 درجة مئوية (-31 درجة فهرنهايت إلى 302 درجة فهرنهايت)
خطأ في درجة الحرارة < 4% لكل 100 درجة كلفن (متوافق مع API 670)
مقاومة الضغط 10,000 hPa (145 رطل لكل بوصة مربعة)
طول الكابل 10 أمتار
نوع الكابل PTFE، غير مدرع (قطر 2.8 مم)
نهاية الكابل موصل LEMO (ذكر)
مواصفات المحول CON021
ความไว 4 V/มม. (±101.6 mV/mil)
-21 فولت إلى -32 فولت تيار مستمر (للخرج من -2 إلى -18 فولت)
الاستجابة للتردد (-3 ديسيبل) 0 إلى 20,000 هرتز
وقت الصعود < 15 ميكروثانية
نطاق إشارة الخرج -4 فولت إلى -20 فولت تيار مباشر (أو -2 فولت إلى -18 فولت)، يتوافق خطيًا مع نطاق قياس المستشعر.
درجة حرارة التشغيل -30 درجة مئوية إلى 100 درجة مئوية (-22 درجة فهرنهايت إلى 212 درجة فهرنهايت)
فئة الحماية IP20
مادة الهيكل LMgSi 0.5 (سبائك الألومنيوم)
التوصيلات الإدخال: مقبس Lemo ذاتي القفل للمستشعر
الخرج/الطاقة: طرف لولبي (سلك 1.5 مم² بحد أقصى)
التركيب 4 مسامير M5x20 (مضمنة)
