العلامة التجارية: ايبروالوصف: مستشعر تيار إيدي 16 مللي مترالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 2مصطلح الدفع: تي / تيميناء الشحن: شيامنإن EPRO PR6424/011-140+CON021 عبارة عن مستشعر تيار دوامي عالي الحساسية لمراقبة الإزاحة المحورية واهتزاز العمود، ويتميز بإخراج 4 فولت/مم، ونطاق تشغيل من -35 درجة مئوية إلى +380 درجة مئوية، وامتثال API 670.
| تصنيع |
إبرو |
| رقم الموديل |
PR6424/011-140+CON021 |
| كتالوج |
/ |
| بلد المنشأ |
ألمانيا |
| رمز النظام المنسق |
9031809090 |
| البعد |
5M |
| رقم الموديل |
27*27*10 سنتيمتر |
| وزن |
0.15 كجم |
نظرة عامة على المنتج

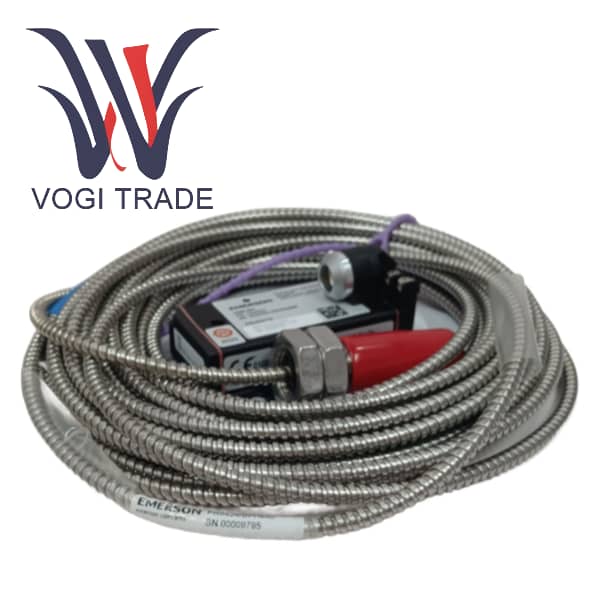

PR6424/011-140 + CON021 هو نظام قياس تيار إيدي متكامل وعالي الأداء من العلامة التجارية Emerson's EPRO، وهو مصمم خصيصًا للمراقبة المستمرة لعدم الاتصال للآلات الدوارة المهمة. تم تصميم هذا التكوين خصيصًا للتطبيقات التي تتطلب أداءً قويًا وقياسًا للمسافات الطويلة.

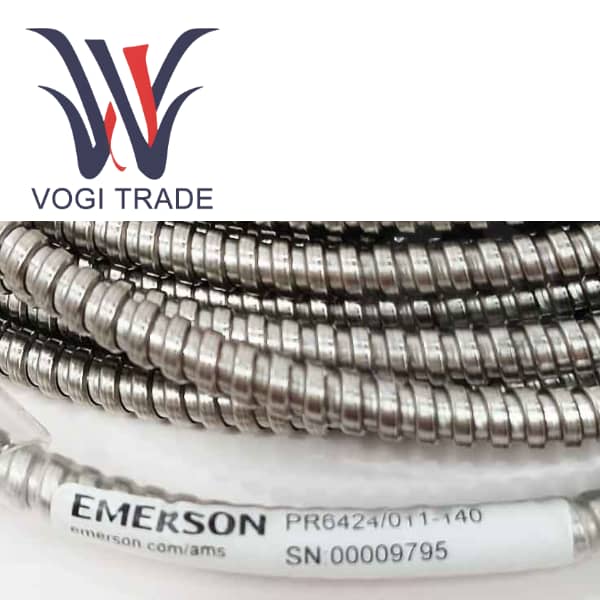

مستشعر PR6424/011-140: هذا مسبار تيار إيدي بقطر 16 ملم. يشير رمز الطلب "011-140" إلى أن المستشعر يستخدم واجهة مترابطة M18x1.5، ولا يأتي مع كابل مدرع، ويبلغ طول مبيته 50 مم، ومجهز بكابل بطول 14 مترًا، ويتميز بموصل LEMO.
CON021 محول الإشارة: هذه هي الواجهة الذكية للنظام. يعمل على تشغيل المستشعر، ويولد مجالًا مغناطيسيًا متذبذبًا عالي التردد، ويحول الإشارة الخام إلى خرج جهد تيار مستمر مستقر ومتوافق مع معايير الصناعة، والذي يتناسب خطيًا مع المسافة بين طرف المسبار والمحور المستهدف.
يشكل PR6424/011-140 + CON021 معًا قناة كاملة لقياس الاهتزاز والموضع المحوري والانحراف المركزي للعمود بدقة. يجعل الكابل الذي يبلغ طوله 14 مترًا هذا التكوين مناسبًا بشكل خاص للآلات الكبيرة، مثل محطات الطاقة الكبيرة أو المنصات البحرية، حيث تكون المسافة بين لوحة المراقبة ونقطة القياس بعيدة جدًا عادةً.
ميزات الوظيفة
الميزة الرئيسية لهذا الطراز هي الكابل الذي يبلغ طوله 14 مترًا، والذي يمتد نطاق القياس. يتيح كابل PTFE الطويل وعالي الجودة تثبيته بمرونة على الأجهزة الميكانيكية الكبيرة، مما يسمح بتثبيت المحول في موضع مركزي بعيدًا عن نقطة القياس في بيئة قاسية، مما يضمن السلامة.
من خلال اعتماد مبدأ التيار الدوامي، فإنه يضمن عدم الاتصال الجسدي مع العمود، وبالتالي القضاء على التآكل. من خلال قياس الموثوقية العالية لعدم الاتصال، فإنه يوفر استقرارًا ممتازًا على المدى الطويل للمراقبة المستمرة.
يتيح نطاق التردد الواسع للنظام (0-20 كيلو هرتز) ووقت الصعود السريع (<15 ميكروثانية) إمكانية التقاط التغييرات في موضع التدحرج البطيء وأحداث الاهتزاز عالية التردد بدقة، مما يوفر استجابة ديناميكية ممتازة. وهذا أمر بالغ الأهمية للكشف عن عدم التوازن، واختلال المحاذاة وغيرها من الأخطاء الميكانيكية.
يعد المستشعر تصميمًا قويًا مصممًا خصيصًا لتحمل ظروف التشغيل القاسية في الآلات التوربينية، وهو مناسب للبيئات القاسية، بما في ذلك درجات الحرارة المرتفعة (حتى 150 درجة مئوية)، والضغوط العالية (145 رطل لكل بوصة مربعة)، والتآكل الناتج عن النفط والمواد الكيميائية.
هذا النظام آمن جوهريًا وحاصل على الشهادات العالمية (ATEX، IECEx، CSA) ومناسب للاستخدام في المناطق الخطرة. بعد دمجه مع حاجز أمان ذو قيمة مقدرة مناسبة، يمكن تثبيته بأمان في المواقع الخطرة من الفئة الأولى المنطقة 1 / المنطقة 0 لمنع المستشعر من أن يصبح مصدر اشتعال محتمل.
الخطية الشاملة لهذا النظام هي .51.5%، وخطأ درجة الحرارة يتوافق مع معيار API 670. يمكنه توفير الدقة والموثوقية المطلوبة للحماية الميكانيكية (بما يتوافق مع معيار API 670) وإجراءات الصيانة التنبؤية.
