إبرو PR6426/010-110+CON021/916-160

نظرة عامة على المنتج

PR6426/010-110 + CON021/916-160 عبارة عن حل عالي المدى لقياس إزاحة التيار الدوامي غير المتصل، مصمم خصيصًا للآلات الدوارة الكبيرة جدًا، مقدمة من شركة Epro الألمانية.

PR6426/010-110 عبارة عن مستشعر للتيار الدوامي بقطر مسبار يبلغ 32 مم. حجم المسبار الضخم يمكّنه من توليد مجال تحريضي أعمق وأوسع، مما يسمح بقياس الأهداف على مسافات أكبر ويكون غير حساس للتفاوت الطفيف على السطح الذي يتم قياسه.

CON021/916-160 عبارة عن محول إشارة تيار إيدي مطابق مخصص يوفر إثارة عالية التردد لأجهزة استشعار PR6426 ويحول خطيًا تغييرات المعاوقة التي تستشعرها المستشعرات إلى إشارات جهد قياسية من -2 فولت إلى -18 فولت أو -4 فولت إلى -20 فولت تيار مستمر.

يعد هذا المزيج خيارًا مثاليًا لمراقبة الإزاحة المحورية والاهتزازات ذات السعة الكبيرة لتوربينات المياه الكبيرة، والضواغط ذات الأحمال الثقيلة منخفضة السرعة، ومطاحن الدرفلة، وأنظمة أعمدة دفع السفن وغيرها من المعدات. وتكمن القيمة الأساسية في قدرته على توفير قياسات مستقرة وموثوقة وعالية الدقة حتى ضمن فجوة تبلغ عدة ملليمترات أو حتى سنتيمترات، وهي بعيدة عن متناول أجهزة الاستشعار الصغيرة.

مواصفات المنتج والمعلمات

مستشعر PR6426/010-110

PR6426     سلسلة 32 مم

01            كابل مصفح

0              التثبيت القياسي، لوحة التثبيت 80x40 مم

-110         نطاق خطي 10.0 ملم

قطر المسبار                  32 ملم

نطاق القياس الخطي    10.0 ملم

الخلوص المركزي الاسمي     5.5 ملم تقريبًا

الحساسية                            2 فولت/مم ± 1.5% كحد أقصى

الخطأ الخطي                    ≥ 2.0%

الحد الأدنى لقطر العمود        ≥ 200 مم

نطاق درجة حرارة التشغيل

المستشعر                                   -35 درجة مئوية إلى +175 درجة مئوية

أقصى درجة حرارة للكابل   200 درجة مئوية

المواد                                 الفولاذ المقاوم للصدأ لغطاء المسبار، وPTFE للكابلات

الوزن                                  حوالي 800 جرام

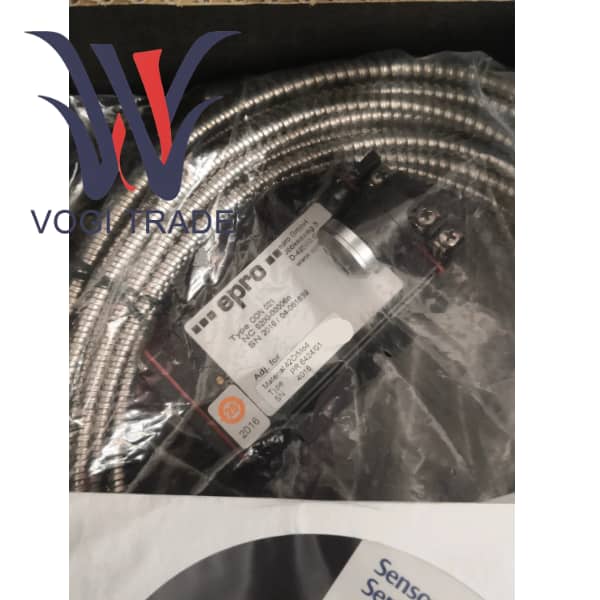

CON021/916-160 محول الإشارة

CON021      النموذج الأساسي

916            يطابق PR6426

-160         نطاق خطي 16.0 ملم

جهد الإمداد            -23 فولت إلى -32 فولت تيار مستمر

إشارة الخرج              -2 فولت إلى -18 فولت أو -4 فولت إلى -20 فولت.

استجابة التردد     0 إلى 20,000 هرتز

وقت الصعود                    < 15 ميكروثانية

نطاق درجة حرارة التشغيل     -30 درجة مئوية إلى +100 درجة مئوية

درجة الحماية                       IP20

الشهادات                            ATEX، IECEx، CSA

الميزات الوظيفية للمنتج

تكمن الميزة الأساسية لنظام الاستشعار واسع النطاق هذا في قدرته الكبيرة للغاية على القياس وقدرته على التكيف مع ظروف العمل القاسية.

نطاق وفجوة قياس كبيرة جدًا

يتيح النطاق الخطي البالغ 16.0 مم وخلوص التثبيت الاسمي 5.5 مم للموديل PR6426/010-110 + CON021/916-160 التعامل مع حركة العمود الكبيرة للغاية. على سبيل المثال، في وحدات توليد الطاقة الكهرومائية الكبيرة، بسبب الصدمة الهيدروليكية والتمدد الحراري، قد تصل الإزاحة المحورية للعمود إلى عدة ملليمترات أو حتى تتجاوز سنتيمترًا واحدًا. فقط أجهزة الاستشعار من مستوى PR6426 يمكنها تغطية هذا النطاق الواسع.

غير حساس للظروف السطحية

مجال الحث الناتج عن المسبار الضخم مقاس 32 مم عميق جدًا وسلس. وهذا يجعل PR6426/010-110 محصنًا للغاية ضد العيوب المحلية على سطح العمود، أو التغيرات الطفيفة في سمك طبقة الزيت أو خشونة السطح الطفيفة. تعكس نتائج القياس متوسط ​​موضع منطقة كبيرة بدلاً من القيمة اللحظية لنقطة معينة، مما يجعل البيانات أكثر استقرارًا وموثوقية.

مصممة خصيصا للآلات الثقيلة

هيكل متين. يمكن للغلاف المصنوع من الفولاذ المقاوم للصدأ وكابلات PTFE للخدمة الشاقة أن يتحمل الضغط الميكانيكي ودرجات الحرارة المرتفعة في البيئات الصناعية الثقيلة.

مع نطاق درجة حرارة تشغيل واسع يتراوح من -35 درجة مئوية إلى +175 درجة مئوية، فهو مناسب لسيناريوهات مختلفة بدءًا من محطات الطاقة الكهرومائية في المناطق الباردة وحتى مصافي النفط الاستوائية.

أداء ديناميكي عالي

على الرغم من كونه مستشعرًا كبيرًا، إلا أن استجابة التردد البالغة 20 كيلو هرتز تظل ممتازة. لا يستطيع PR6426/010-110+CON021/916-160 قياس الإزاحات المحورية المتغيرة ببطء فحسب، بل يمكنه أيضًا التقاط الاهتزازات ذات التردد المنخفض وذات السعة الكبيرة الناتجة عن فشل المحامل أو اختلال التوازن.
