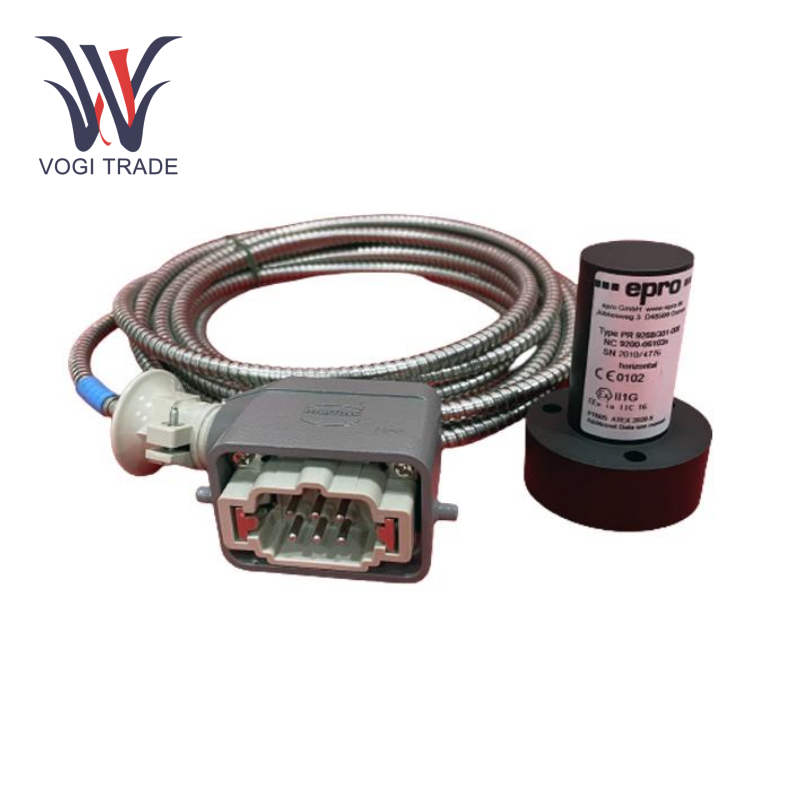

EPRO PR9268/302-000

المعلمات الفنية

أداء القياس

نطاق التردد: 10 هرتز ~ 1000 هرتز (الوضع القياسي) أو 4 هرتز ~ 1000 هرتز (وضع التردد المنخفض الممتد)

نطاق السعة: الحد الأقصى لذروة إلى الذروة ± 2000 ميكرون (يتوافق مع النطاق الخطي 1500 ميكرون) ، تدعم بعض النماذج ± 3000 ميكرون

حساسية قياسية: 28.5 mV/mm/s (تحميل 100 كيلو بايت ، 50 هرتز)

الحساسية الاختيارية: 16.7 mV/mm/s أو 22.0 mV/mm/s ، تم ضبطها من خلال الموصل.

خطأ الخطي: ≤ ± 3 ٪

درجة حرارة التشغيل: -20 درجة مئوية إلى +100 درجة مئوية

الخصائص الميكانيكية والكهربائية

تكوين الكابلات: كابل مدرع بقيمة 3 أمتار (اختياري 5 أمتار ، 8 أمتار ، 10 أمتار) ، مع توصيل هارتينغ اختياري أو اتصال سلك عاري في النهاية.

إشارة الإخراج: إشارة الجهد التناظرية (تتناسب مع سرعة الاهتزاز) ، متوافقة مع نظام مراقبة EPRO MMS 3000/6000.

مبدأ العمل

يعتمد EPRO PR9268/302-000 مبدأ الحث الكهرومغناطيسي:

الهيكل الداخلي: يتكون EPRO PR9268/302-000 من كتلة زلزالية ، وفلف قياس مدعوم من ورقة زنبرك ، ومغناطيس دائم. عندما يهتز السكن مع الجهاز ، يولد الملف حركة نسبية في المجال المغناطيسي ، مما يولد إشارة الجهد تتناسب مع سرعة الاهتزاز.

معالجة الإشارات: يتم نقل إشارة الخرج إلى نظام المراقبة من خلال موصل Harting ، مما يدعم أوضاع الحساسية المزدوجة (16.7 mV/mm/s أو 22.0 mV/mm/s) للتكيف مع ظروف عمل مختلفة.

التثبيت والصيانة

متطلبات التثبيت

المعايرة: تمت معايرة 42Crmo4 الصلب قبل مغادرة المصنع. يجب ضبط فجوة الهواء فقط على قيمة الإعداد المسبق (حوالي 1.5 مم) أثناء التثبيت.

قيود الاتجاه: يجب تثبيت EPRO PR9268/302-000 بشكل صارم في اتجاهات عمودية أو أفقية ، مع انحراف ≤ ± 10 ° (سلسلة PR9268/30x).

توصيات الصيانة

تحقق بانتظام من اتصال الكابل وتأريض الدرع لتجنب تداخل الإشارة.

تحقق من دقة المعايرة كل 3 أشهر. يوصى بتقصير الدورة في بيئات درجة الحرارة العالية.

نقوم أيضًا بتزويد نماذج أخرى من هذه المنتجات: PR9268/301-000 ، PR9268/302-100. إنها هي نفسها في المواصفات والميزات ونطاق التطبيق. الفرق هو الطول الكلي للكابل المدرع أو ما إذا كان هناك سدادة في نهاية الكبل ، راجع الجدول للحصول على التفاصيل.
