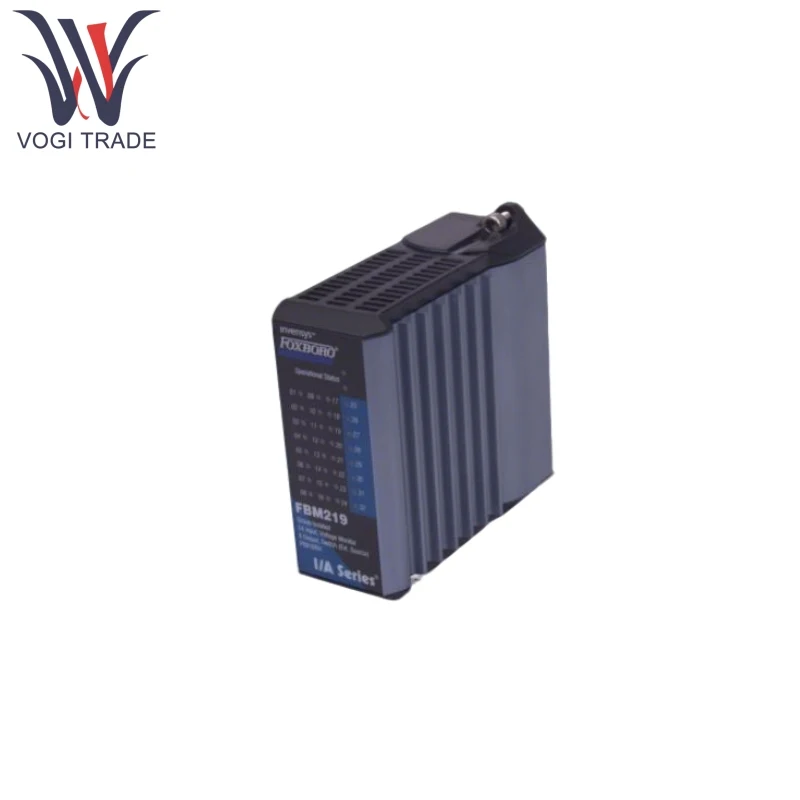

Foxboro FBM219

ميزات المنتج

يحتوي Foxboro FBM219 على 24 مدخلات منفصلة و 8 مخرجات منفصلة ويدعم عزل المجموعة ويدعم إشارات متعددة الجهد بما في ذلك 15-60V DC ، 120V AC/125V DC ، 240V AC.

يتم تعزيز Foxboro FBM219 لبيئات الفئة G3 (قاسية) كما هو محدد بمعايير ISA S71.04 ، وهي مقاومة للاهتزاز (0.75 متر/ثانية ، 5-500Hz).

Foxboro FBM219 قابلة للتكوين من حيث وقت مرشح الإدخال (بدون مرشح ، 4/8/16/32ms) ، والوضع الآمن فشل ، ونوع الإخراج (مستمر/لحظي).

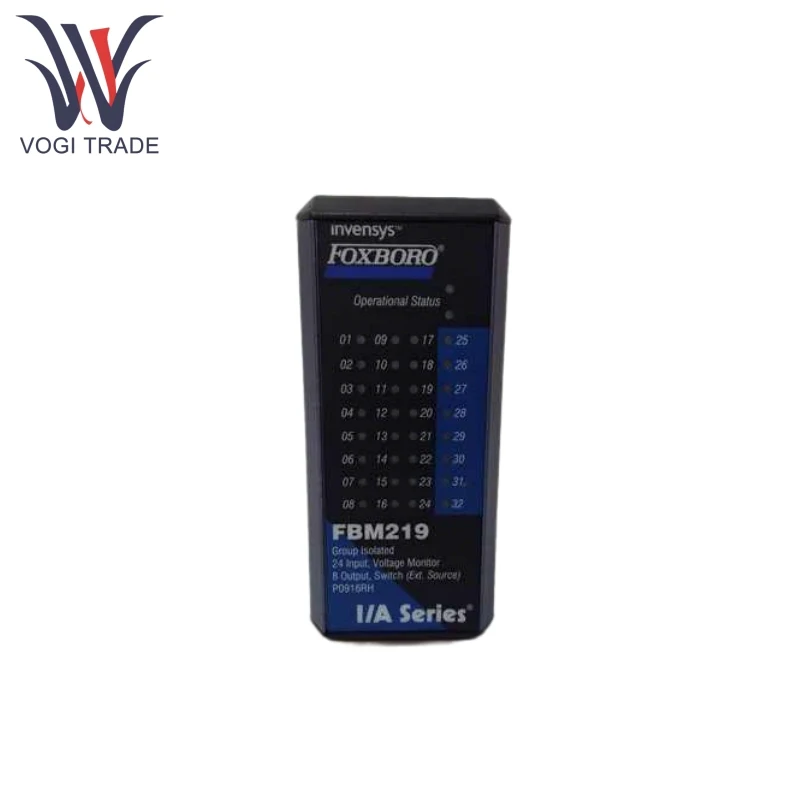

يحتوي Foxboro FBM219 على مؤشر LED متكامل في المقدمة لإظهار حالة تشغيل الوحدة النمطية والحالة المنفصلة لكل نقطة إدخال/إخراج.

يمكن إزالة/استبدال Foxboro FBM219 دون فصل كابلات الجهاز أو الطاقة أو الاتصالات لسهولة الصيانة.

يتواصل Foxboro FBM219 مع FCM (وحدة الاتصالات FieldBus) أو FCP (معالج التحكم) عبر ميدان مكون من 2 ميغابت في الثانية ويدعم تبديل مسار A/B التلقائي لضمان استمرارية الاتصال.

تتم حماية دوائر الإدخال/الإخراج من خلال الحد الحالي ، أو الانصهار المتكاملة ، أو العزلة البصرية ، وما إلى ذلك لمنع تداخل التيار الزائد أو الإشارة.

المنتج باستخدام المبدأ

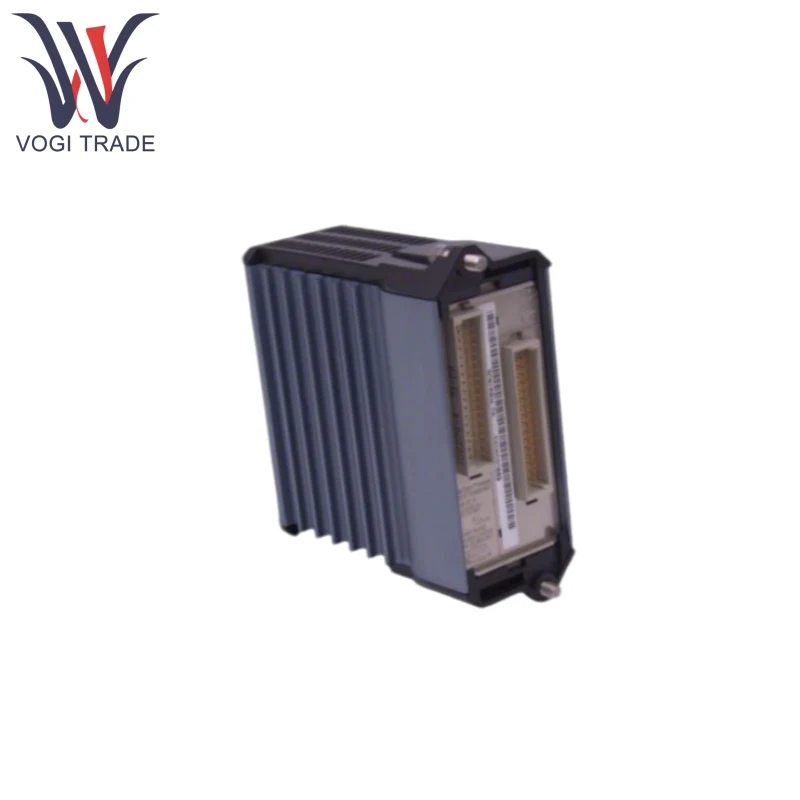

ترتبط إشارات I/O في الحقل بـ Foxboro FBM219 من خلال TA المثبتة على السكك الحديدية DIN ، وهي مسؤولة عن تكييف الإشارة وعزلها وحمايتها.

يقوم Foxboro FBM219 بتنفيذ برامج منطق I/O أو السلم المنفصلة ، وعمليات الإشارات وفقًا للمعلمات التي تم تكوينها مثل تصفية وقت ووضع آمن الفشل ، ويعرض الحالة في الوقت الفعلي من خلال LED.

يتواصل Foxboro FBM219 مع FCM/FCP عبر 2 ميغابت في الثانية من الحقل الزائد ، ويضمن التصميم المتكرر عدم توقف الاتصال في حالة فشل مسار واحد.

يضمن التصميم الزائد التواصل دون انقطاع في حالة فشل مسار واحد. يتيح التصميم القابل للتبديل الساخن استبدال الوحدات النمطية عبر الإنترنت دون مقاطعة تشغيل المعدات الميدانية ، ويتم توصيل TA بالوحدة بواسطة كابل مخصص (كحد أقصى 30 مترًا) ، مما يدعم التثبيت عن بُعد.

معلمة المنتج

التفاصيل التالية هي وحدة واجهة I/O Foxboro FBM219.

الجهد على الدولة: 15-30 فولت العاصمة

الجهد خارج الدولة: 0-5V DC

التيار النموذجي: حوالي 2.2mA في 30 فولت العاصمة

حدود مقاومة المصدر: الحد الأقصى 1KΩ عند الحالة (عند 15 فولت DC) ، الحد الأدنى 100kΩ عند خارج الدولة (عند 30 فولت DC)

الحد الأقصى الجهد التطبيقي: 60 فولت العاصمة

الحد الأقصى للحمل الحالي: 0.25A

تيار تسرب خارج الدولة: الحد الأقصى 0.25mA

حماية الحمل الاستقرائي: مطلوب صمام ثنائي واقٍ خارجي أو متغير أكسيد المعادن (MOV)

جهد المدخلات: 24 فولت DC (تصميم زائد) ، مما يسمح بتقلب +5 ٪ (الحد الأعلى) / -10 ٪ (الحد الأدنى)

أقصى استهلاك للطاقة: 5W (عند 24V DC)

تبديد الحرارة القصوى: 6W (عند 24 فولت العاصمة)

حماية الحلقة: يقتصر تيار الإدخال على 2.5mA

عزل المجموعة: يمكن لمجموعات الإدخال/الإخراج والأرض ، وكذلك بين المدخلات والمخرجات ، تحمل 600V AC لمدة 1 دقيقة

العزلة على مستوى القناة (ل TAS محددة مثل RH917LL/RH917LP/RH917LS): يمكن لكل قناة تحمل 600V AC لمدة دقيقة واحدة من القنوات والأرض الأخرى.
