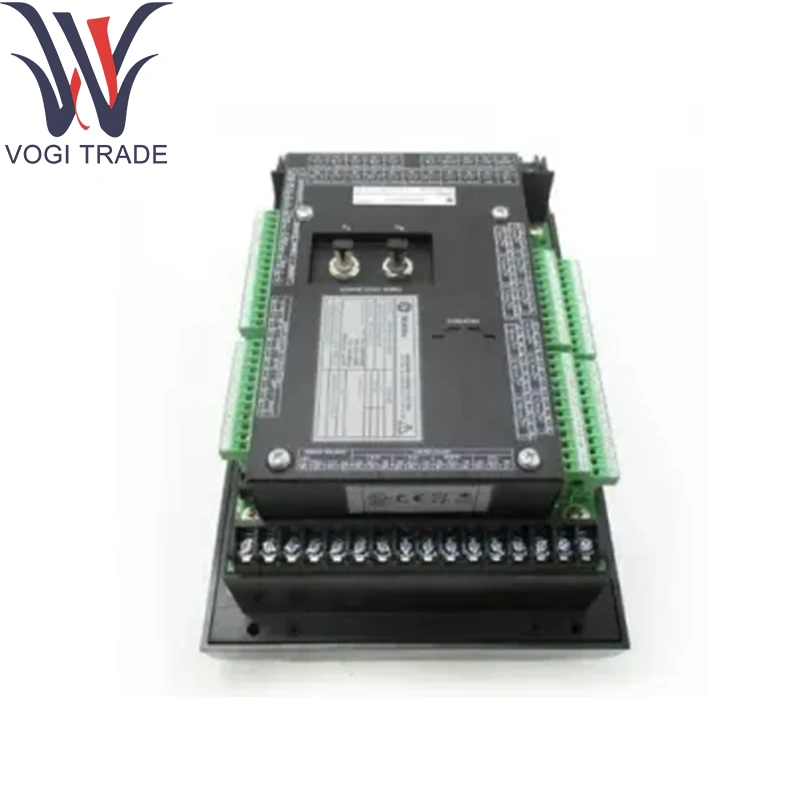

العلامة التجارية: GEالوصف: MAI10 369B184G5001الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 19مدة الدفع: T/T.ميناء الشحن: شنتشنتوفر وحدة GE MAI10 369B184G5001 IDPU معالجة الرسومات الأساسية ومعالجة البيانات لألواح واجهة المشغل في غرف التحكم في GE Speedtronic Mark/VIES وأكشاك التحكم المحلية.
| تصنيع |
GE |
| رقم النموذج |
MAI10 |
| رقم الطلب |
369B184G5001 |
| كتالوج |
531x |
| وصف |
GE 369B184G5001 وحدات الإدخال التناظرية |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
7326909000 |
| البعد |
233 × 20 × 160 مم |
| وزن |
0.2 كجم |
المعلمات الفنية
القنوات: 8 مدخلات تمثيلية معزولة لـ GE MAI10 369B184G5001
نطاقات الإدخال (يمكن اختيارها لكل قناة):
4-20 مللي أمبير حلقة التيار (تعمل الحلقة السلبية)
0-10 فولت مدخلات الجهد العاصمة
القرار: 16 بت Δς ADC لكل قناة
الدقة: ± 0.1 ٪ من الحجم الكامل
معدل أخذ العينات: 200 عينة/ثانية لكل قناة ، اكتساب متزامن
العزلة: ≥ 1 كيلو فولت قناة إلى قناة وقناة إلى أرض
حماية المدخلات: مشبك الجهد الزائد إلى ± 35 فولت ؛ حماية الاستقطاب العكسي
التصفية: مرشح تمرير رقمي قابل للبرمجة (حتى 50 هرتز)
الموصلات:
Packplane: موصلات حافة مزدوجة 50 دبوسًا إلى شركة I/O-Pack Carrier
الأسلاك الميدانية: رأس الزاوية اليمنى لكتلة طرفية قابلة للتواصل المكونة من 16 موضع على GE MAI10 369B184G5001
التصنيفات البيئية:
درجة حرارة التشغيل: –30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
وظيفة المنتج
الشروط ، الخطية ، وترقيم إشارات العملية التناظرية من خلال GE MAI10 369B184G5001 ، إعادة توجيه حزم البيانات المعايرة عبر ناقل Ionet Ethernet إلى وحدة المعالجة المركزية Mark Vie. تكتشف التشخيصات المدمجة الحلقات المفتوحة ، الدائرة القصيرة ، والظروف خارج المدى ، وأبلغ عن أخطاء لنظام التحكم من أجل العمل المثير للقلق في الوقت المناسب.
وحدات دعم الأساسية
حامل I/O-Pack: IS42XPSCAH1B Power/Carrier Assembly يوفر قوة لوحة الخلفية واتصال Ethernet بـ GE MAI10 369B184G5001
وحدة تحكم: IS200TPROH1C Mark VIE CPU معالجة تجميع البيانات وتوسيع نطاقها والتحكم
لوحات I/O التكميلية:
وحدات المدخلات الرقمية (IS200TICIH2A)
وحدات التتابع والمخرجات (IS400TRLYS1B)
وحدات السلامة-I/O (IS220YSILS1B)
مكونات التمديد
كتل الطرفية القابلة للتراجع: كتل المسمار 16 اتجاهًا مفتاحًا لمنع سوء التوحيد
مجموعات DIN-Reil & Panel-Mount: مقاطع محول وأقواس لتركيب السكك الحديدية أو لوحة الخزانة 35 ملم
ملحقات التدريع: مشابك درع الكابلات وخرز الفريت لقمع EMI على الحلقات التناظرية
تجهيزات المعايرة: معايرة حلقة خارجية للتحقق من الصفر/تمتد
دعم البرمجيات
التكوين والمعايرة:
إعدادات اختيار ونوع القنوات المحددة عبر قوالب GE ControlSt ™/Toolboxst ™
التشخيصات والمراقبة:
في الوقت الفعلي ، فإن صحة الحلقة ، ودوائر المفتوح ، وذوي الدائرة القصيرة المتوفرة في علامات HMI و OPC-DA
الاختبار الذاتي على الطاقة مع أعلام التشخيص المسجلة في تشخيصات وحدة التحكم
تحديثات البرامج الثابتة: يتم تسليمها كجزء من إصدارات نظام Mark Vie ؛ تم تطبيقه من خلال Toolboxst ™
الوثائق: مفصلة في دليل تثبيت GE Mark Vie/Vies I/O ودليل مرجع وحدة الإدخال التناظرية لـ GE MAI10 369B184G5001.
