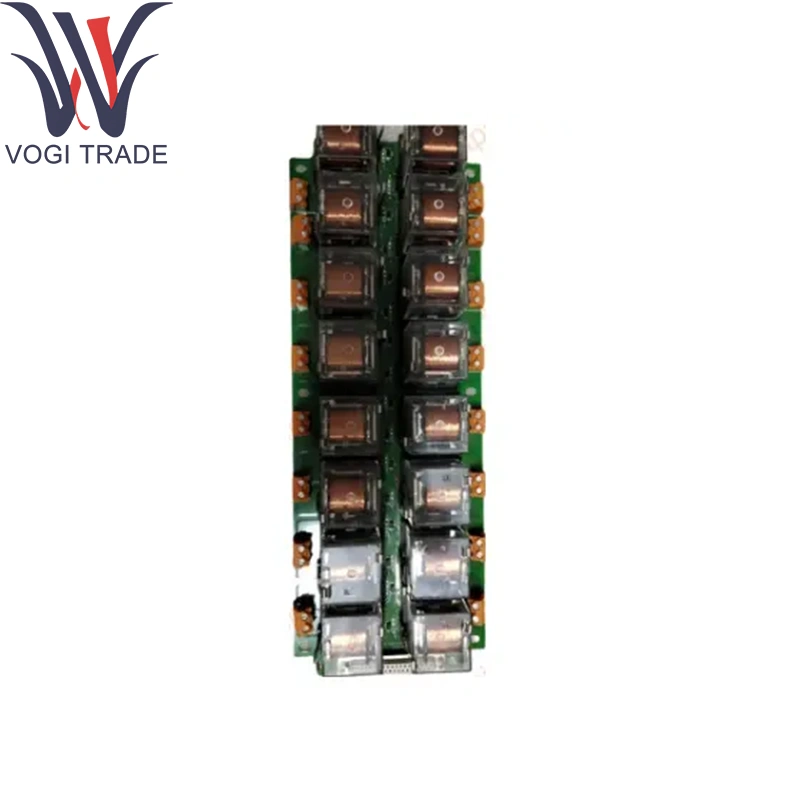

العلامة التجارية: GEالوصف: BDO20 388A2275P0176V2الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 20مدة الدفع: T/T.ميناء الشحن: شنتشنيعمل GE BDO20 388A2275P0176V2 كواجهة مخصصة للأسلاك المجال لصالح شركة BDO20 I/O-O-Pack Carrier في SPEADTRONIN MARK VIE/VIES.
| تصنيع |
GE |
| رقم النموذج |
BDO20 |
| رقم الطلب |
388A2275P0176V2 |
| كتالوج |
531x |
| وصف |
GE BDO20 388A2275P0176V2 لوحة TERMINOL |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
233 × 160 × 50 مم |
| وزن |
0.3 كجم |
المعلمات الفنية
موصلات Packplane: موصلان على طراز DIN 50 دبوسًا يطابقان شركة BDO20
كتل الطرفية:
نوع المسمار القابل للبلاغ ، تصميم 52 موضع من GE BDO20 388A2275P0176V2
التصنيفات: 300 فولت AC/DC ، 10 A لكل عمود
تصميم الاختراق: مرور الإشارة السلبية ؛ لا توجد مكونات نشطة أو تحويل الطاقة
العزلة الكهربائية: توفرها وحدات الإدخال/الإخراج الفردية ؛ يحمل اللوحة الطرفية إشارات دون تغيير فقط
البيئة:
درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
درجة حرارة التخزين: –55 درجة مئوية إلى +100 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير متكامل لـ GE BDO20 388A2275P0176V2
وظيفة المنتج
يقوم بتوحيد وتسميات جميع الإنهاءات ذات الأسلاك الحقل لحزم I/O المختلطة في GE BDO20 388A2275P0176V2 ، مع الحفاظ على سلامة الإشارة مع تبسيط التثبيت والصيانة. يبقى الأسلاك الميدانية على كتل الطرفية خلال مقايضات حزمة الإدخال/الإخراج ، مما يقلل من أخطاء التوقف والأسلاك.
وحدات دعم الأساسية
حاملة BDO20 I/O-Pack: توفر الطاقة ، ودعم Ionet ، والدعم الميكانيكي
وحدات الإدخال/الإخراج: المدخلات المنفصلة ، والمخرجات المنفصلة ، والمدخلات التناظرية ، والمخرجات التناظرية ، واللوحات المتخصصة التي توصل إلى شركة GE BDO20 388A2275P0176V2
وحدة التحكم في وحدة المعالجة المركزية: GE Mark Vie CPU Modules Processing I/O عبر شبكة IONET
مكونات التمديد
كتل طرفية بديلة: متوفرة في تكوينات 16 و 32 و 52 قطبًا ؛ المتغيرات المشبك الربيعي للأسلاك المقاومة للاهتزاز
مجموعات التثبيت: مقاطع محول للسكك الحديدية ومسطح اللوحات لقضبان 35 مم أو ألواح الهيكل
إدارة الكابلات: قنوات قناة الأسلاك ، مشابك لإخضاع الإجهاد ، وعلامات وضع العلامات على تنظيم تسخير
قطع الغيار: تجميعات موصل الطائرة الخلفية البديلة ومجموعات الكتلة الطرفية لـ GE BDO20 388A2275P0176V2 خدمة الميدان
دعم البرمجيات
التكوين: لا شيء - أجهزة سلبية ؛ لا توجد برامج ثابتة أو برنامج على لوحة المحطة نفسها
التشخيصات: التواجد تم التحقق منه في Power-Up عبر معرف الناقل ؛ الوحدات النمطية المفقودة أو غير الصحيحة التي تم وضع علامة عليها في تشخيصات وحدة التحكم
الوثائق: التثبيت وتوجيهات الأسلاك في دليل التثبيت GE BDO20 I/O ودليل مرجعي لوح الطرف لـ GE BDO20 388A2275P0176V2.
