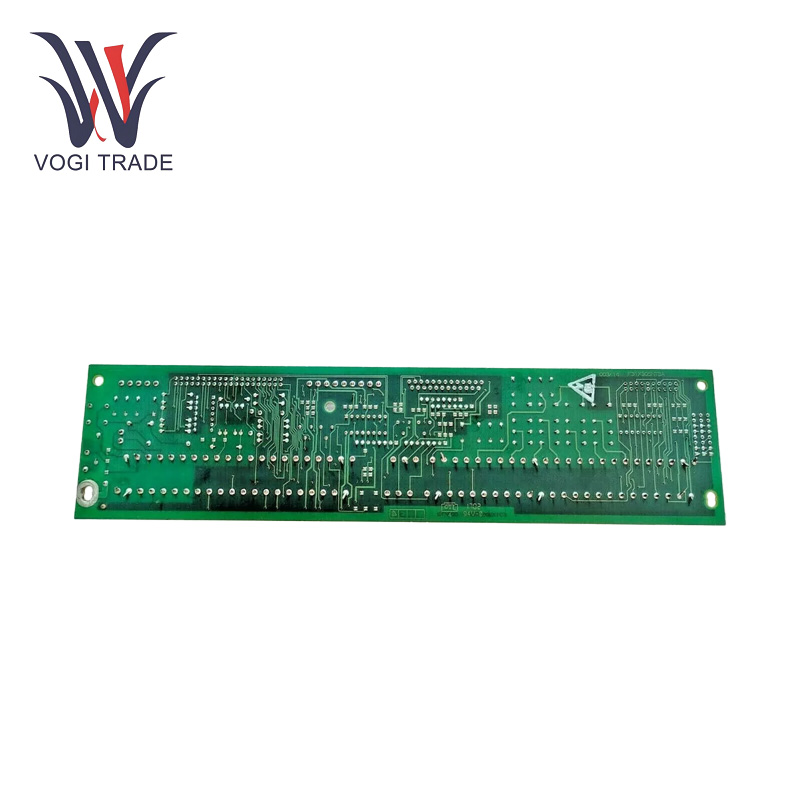

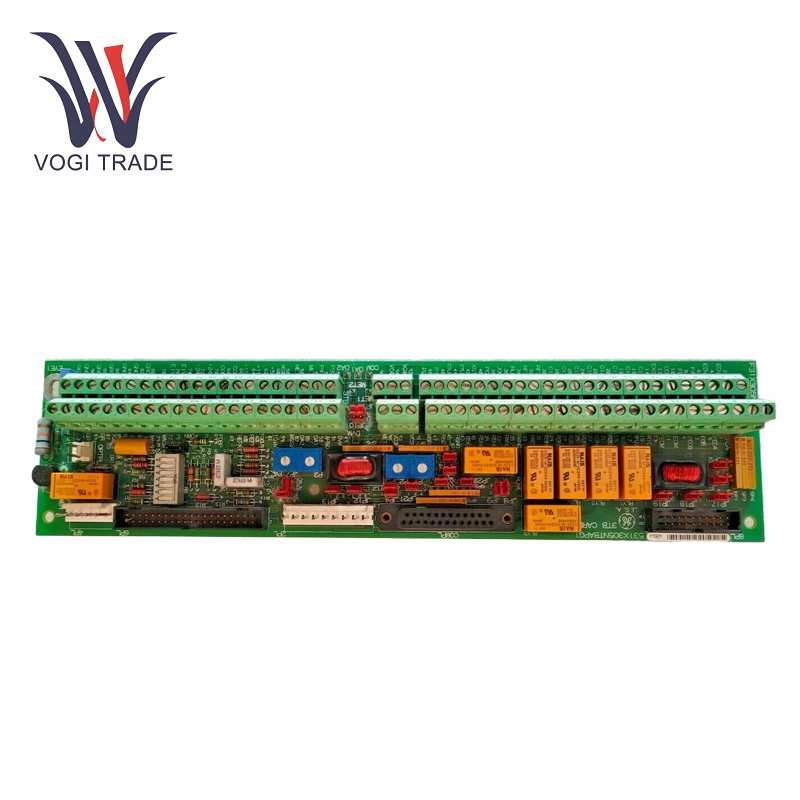

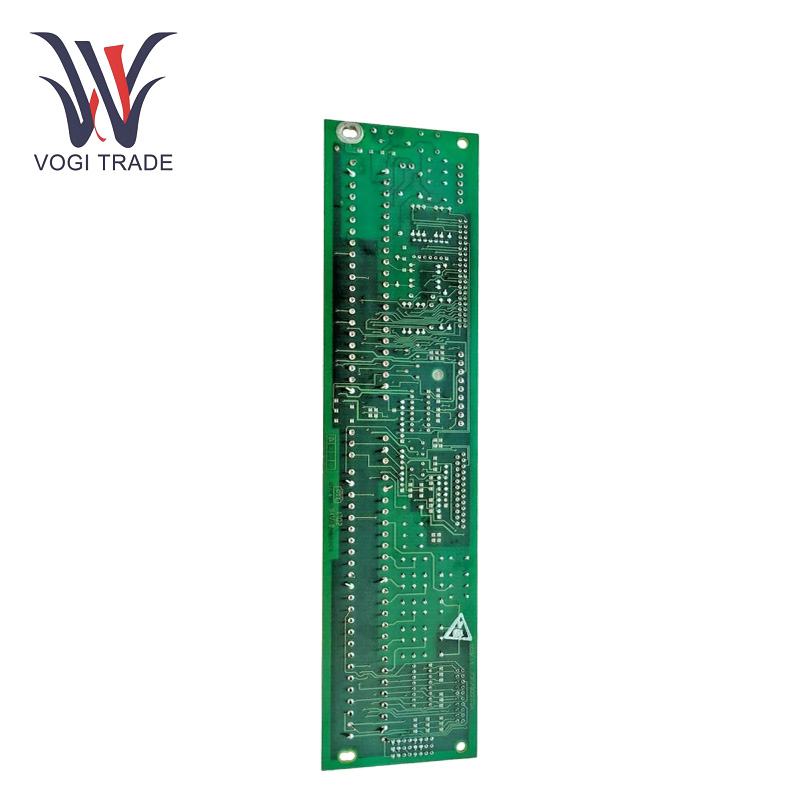

العلامة التجارية: جي ايالوصف: لوحة طرفية NTB/3TBالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 6مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE 531X305NTBAPG1 عبارة عن لوحة طرفية للتحكم في محرك الأقراص مع تحكم متعدد القنوات وواجهات اتصال متعددة ومعالجات عالية الأداء.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
531X305NTBAPG1 |
| رقم الطلب |
531X305NTBAPG1 |
| كتالوج |
EX2000 |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
19.3 سم * 13.2 سم * 3.2 سم |
| البعد التعبئة |
21 سم * 15 سم * 6 سم |
| وزن |
0.5 كجم |
Tالمعلمات التقنية
درجة حرارة:-40 درجة مئوية إلى +85 درجة مئوية
رطوبة:5% إلى 95%
مستوى الحماية:IP20 أو أعلى
مخرجات إمداد الطاقة المنظمة:+5VDC و15VDC منظمان، السعة الحالية هي 300 مللي أمبير.
إخراج مصدر الطاقة غير المنظم:24VDC، السعة الحالية 500 مللي أمبير؛ يمكن أيضًا إخراج 120 فولت تيار متردد، السعة الحالية هي 0.5 أمبير.
الإدخال الرقمي:يقبل 12 مدخل تحكم عام، يمكن أن يصل جهد الإدخال إلى 24VDC، ويمكن لـ GE 531X305NTBAPG1 استقبال إشارات منفصلة. يمكن استخدام الجانب الآخر من الإدخال في حالة قطع الاتصال وانحيازه إلى +24V أو -24V DC من خلال وصلات توصيل الأجهزة لتلبية المتطلبات المنطقية المختلفة.
المخرجات الرقمية:7 مخارج تتابع، جميعها مع تصنيف اتصال 120 فولت تيار متردد، يمكنها التعامل مع المفتاح أو تبديل حالة الأجهزة الخارجية
المدخلات والمخرجات التناظرية:يحتوي على واجهة تشفير تفاضلية A-Quad-B مع قنوات مُسمى للاتصال بمحرك الأقراص ومعزولة بصريًا على لوحة التحكم في محرك الأقراص لمنع التداخل بشكل فعال. يحتوي GE 531X305NTBAPG1 على أربعة مقاييس فرق الجهد لقياس إشارات الإدخال/الإخراج التناظرية منخفضة المستوى.
سمات
موثوقية نقل البيانات:فهو يضمن إرسال الإشارات المرسلة إلى الأجهزة المتصلة الأخرى بموثوقية عالية. سواء كان إرسال الأوامر من وحدة التحكم إلى المحرك أو تلقي إشارات ردود الفعل من المستشعر، يمكن أن يساعد GE 531X305NTBAPG1 في تقليل فقدان الإشارة والتداخل وضمان سلامة البيانات.
توافق المعدات الصناعية:يتمتع المنتج بتوافق جيد مع بعض الأنواع المختلفة من المعدات الصناعية، مثل المحركات وأجهزة الاستشعار وأجهزة التحكم. يمكن دمج GE 531X305NTBAPG1 بسلاسة في الأنظمة الحالية، مما يقلل من تعقيد ترقيات النظام أو توسعاته.
استجابة سريعة:في أنظمة التحكم في قيادة المحرك، يمكن لـ GE 531X305NTBAPG1 التحكم بدقة في سرعة المحرك وعزم الدوران والموضع. تسمح الواجهة سهلة الاستخدام لنظام المؤازرة للمشغل بتعيين المعلمات بدقة شديدة، ويمكن للبرنامج المتصل القيام بنفس الشيء وضبط وظائف المحرك وفقًا لأعلى متطلبات الإنتاج.
اكتشاف الأخطاء والحماية:يمكنه تحديد الأخطاء المحتملة أو ظروف التشغيل غير الطبيعية في الدائرة أو المعدات المتصلة. بعد اكتشاف المشكلة، يمكن لـ GE 531X305NTBAPG1 تنفيذ آليات الحماية المناسبة، والتي قد تشمل فصل مصدر الطاقة عن المحرك في حالة الحمل الزائد أو ماس كهربائى لتجنب تلف المعدات والتسبب في مزيد من الضرر.
نطاق التطبيق
الأتمتة الصناعية:يمكن لـ GE 531X305NTBAPG1 التحكم في محركات سيور النقل والأذرع الآلية والأجزاء المتحركة الميكانيكية المختلفة لضمان سير عملية الإنتاج بأكملها بسلاسة وانسجام.
التحكم في العملية:يتم استخدامه لتنظيم المضخات والصمامات والأنظمة الأخرى في صناعات مثل المصانع الكيماوية والمصافي ومرافق معالجة المياه. إنه ينظم بدقة تشغيل هذه المعدات لضمان استقرار معلمات العملية وتحسين كفاءة الإنتاج.
معدات التصنيع:يتم استخدام GE 531X305NTBAPG1 في مجموعة متنوعة من معدات التصنيع، بما في ذلك أدوات ماكينات CNC، لأنها تتيح التحكم الدقيق في المحرك والمشغل، مما يساعد على إنتاج منتجات عالية الجودة بأبعاد وتشطيبات دقيقة.
أتمتة البناء:في أنظمة التشغيل الآلي للمباني، يمكن استخدام GE 531X305NTBAPG1 للتحكم ومراقبة أنظمة الإضاءة وأنظمة تكييف الهواء وأنظمة التهوية وأنظمة الأمان لتحقيق الإدارة الآلية والتحكم في توفير الطاقة لمعدات البناء، وتحسين راحة المبنى وسلامته.
