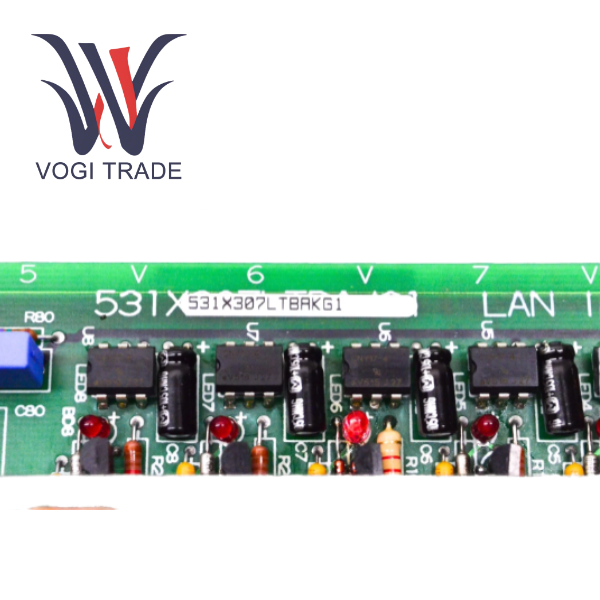

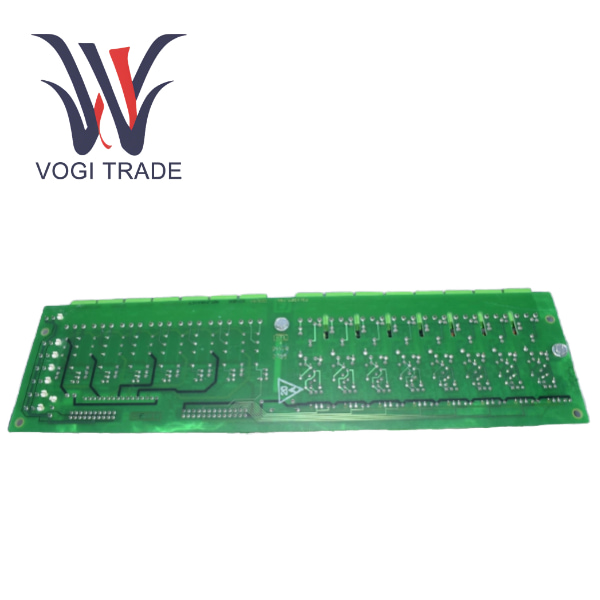

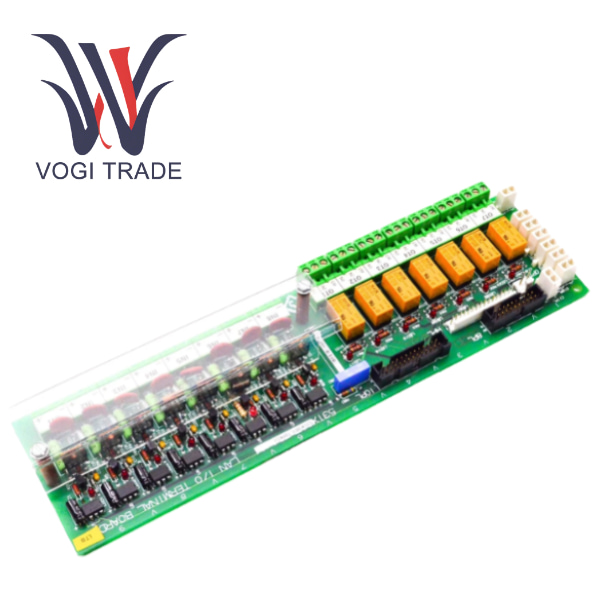

العلامة التجارية: جي ايالوصف: لوحة محطة LANالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 15مصطلح الدفع: تي / تيميناء الشحن: شيامنGE 531X307LTBAKG1 عبارة عن لوحة طرفية لشبكة LAN، وهي جزء من مجموعة G1، تُستخدم كواجهة بين أجهزة التحكم والأجهزة الخارجية (مثل الموصلات والمؤشرات وأزرار الضغط والأقفال التعشيقية) في نظام القيادة (أو خزانة المثير).
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
531X307LTBAKG1 |
| رقم الطلب |
531X307LTBAKG1 |
| كتالوج |
لوحة الشبكة المحلية |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
33 سم × 7 سم × 4 سم |
| رقم الموديل |
الأنظمة المتوافقة |
| وزن |
0.6 كجم |
التشغيللمتر
|
المعلمةقطةory |
محددions |
|
منتجشهرالتابع |
531X307LTBAKG1 |
|
مدخلتشينl |
8 قنوات (IN1 - IN8) |
|
إشارة الإدخالركضge |
24-230 فولت تيار متردد، 60 هرتز؛ 115-230 فولت تيار متردد، 50 هرتز؛ 24-250 فولت تيار مستمر |
|
التحكم في الإدخالcom.com.plug |
8 (C11PL - C18PL)، 24 فولت تيار مستمر |
|
تتابع الإخراج |
7 قنوات (OT1 - OT7)، جهات اتصال النموذج C |
|
تتابع الاتصالقادرy |
0.6 أمبير عند 125 فولت تيار متردد؛ 0.6 أمبير عند 110 فولت تيار مستمر؛ 2.0 أمبير @ 30 فولت تيار مستمر |
|
الموصلات الرئيسية |
8PL، 10PL، أوبتبل، ربل |
|
الأنظمة المتوافقة |
محركات الأقراص وأنظمة التحكم من سلسلة GE Mark |
منتجالفذالدقة
توفر GE 531X307LTBAKG1 ثماني قنوات إدخال عالمية 24-240 فولت تيار متردد/تيار مستمر، والتي يمكن توصيلها مباشرة بالعديد من أجهزة الاستشعار والمفاتيح الكهربائية الموجودة في الموقع. يدمج هذا البوراد سبعة مخرجات مرحل في وقت واحد للتحكم في الأحمال عالية الطاقة مثل الموصلات وأضواء المؤشر.
قم بتحويل إشارات الجهد العالي الخارجية (حتى 240 فولت تيار متردد) بأمان إلى إشارات منطقية 24 فولت تيار مستمر يمكن التعرف عليها من خلال لوحة التحكم في المحرك، مما يوفر عزلًا كهربائيًا فعالاً لحماية نظام التحكم الأساسي من التداخل في الموقع وارتفاع الجهد العالي.
ينتمي 531X307LTBAKG1 إلى سلسلة G1. بالمقارنة مع الإصدار G2، فهو مجهز بثمانية مقابس إدخال تحكم إضافية قابلة للتكوين بقدرة 24 فولت تيار مستمر (C11PL-C18PL) وواجهة 8PL تدعم إشارات إدخال التيار المتردد، مما يحقق وظائف أكثر شمولاً وتوافقًا أقوى.
خمسة عشر مصباح مؤشر LED على اللوحة (LED1-LED8 يوضح حالة الإدخال، LED17-LED23 يوضح حالة التتابع) يعرض بوضوح حالة تشغيل الجهاز، مما يسهل بشكل كبير تصحيح الأخطاء واكتشاف الأخطاء في الموقع.
تطبيق رaمع
يوجد GE 531X307LTBAKG1 بشكل شائع في أنظمة المحركات الصناعية. قم بتوصيل لوحة التحكم (إيقاف الطوارئ، زر التشغيل، ضوء المؤشر) بوحدة التحكم في القيادة.
تعمل لوحة محطة GE lan كوحدة واجهة بين PLC والمشغلات الميدانية (مثل الموصلات والمرحلات) في التحكم في خطوط الإنتاج الآلية.
إنه بمثابة مكون بديل أصلي للمصنع أثناء صيانة وترقية نظام محرك GE الحالي لضمان توافق النظام وموثوقيته.
مقارنةرهانوينالإصدارات G1 وG2
|
شخصيةريستيك |
G1 |
G2 |
|
التحكم شكلي المدخلات (C11PL-C18PL) |
⭕ |
× |
|
موصل 8PL |
⭕ |
× |
|
إشارة إدخال التيار المتردددعمغ |
يدعم |
يدعم فقط إشارة إدخال التيار المستمر |
|
قابلية التطبيق |
ميزات شاملة للتطبيقات التي تتطلب تكوينًا مرنًا وإشارات تيار متردد |
مناسب للتطبيقات المبسطة مع إدخال إشارة DC النقية |
