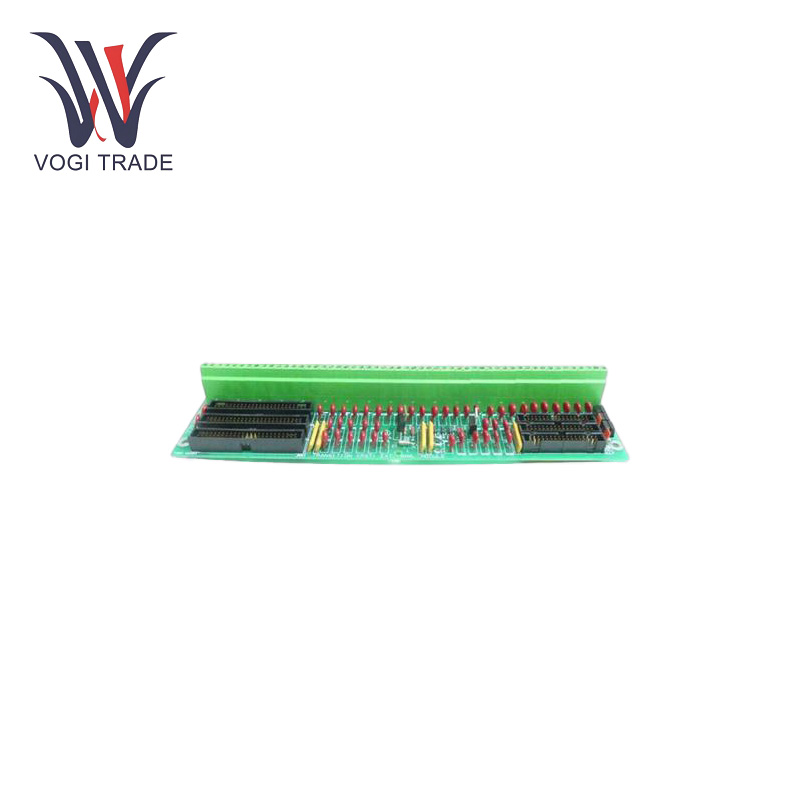

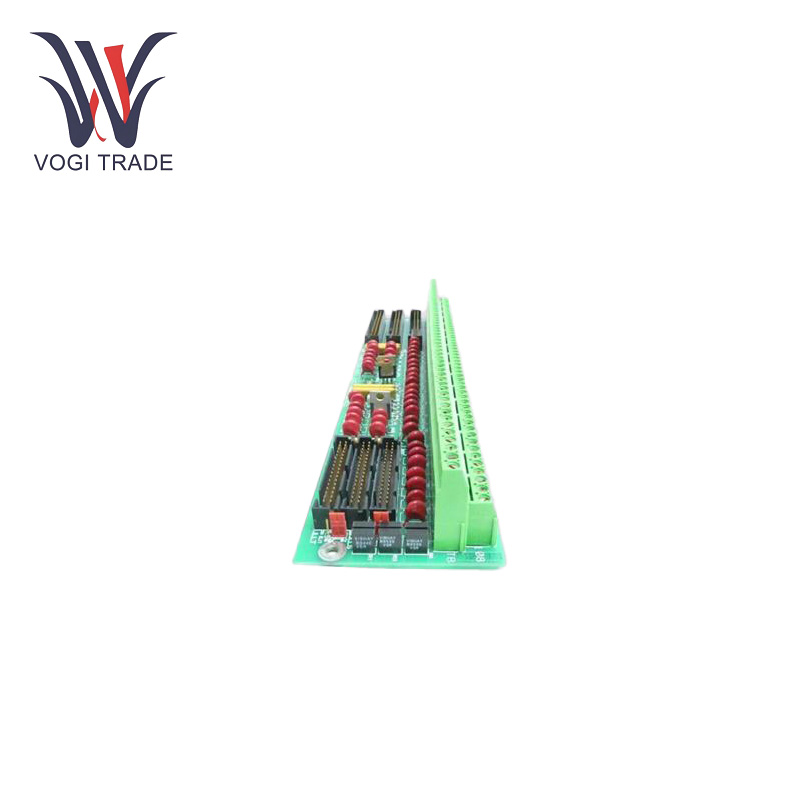

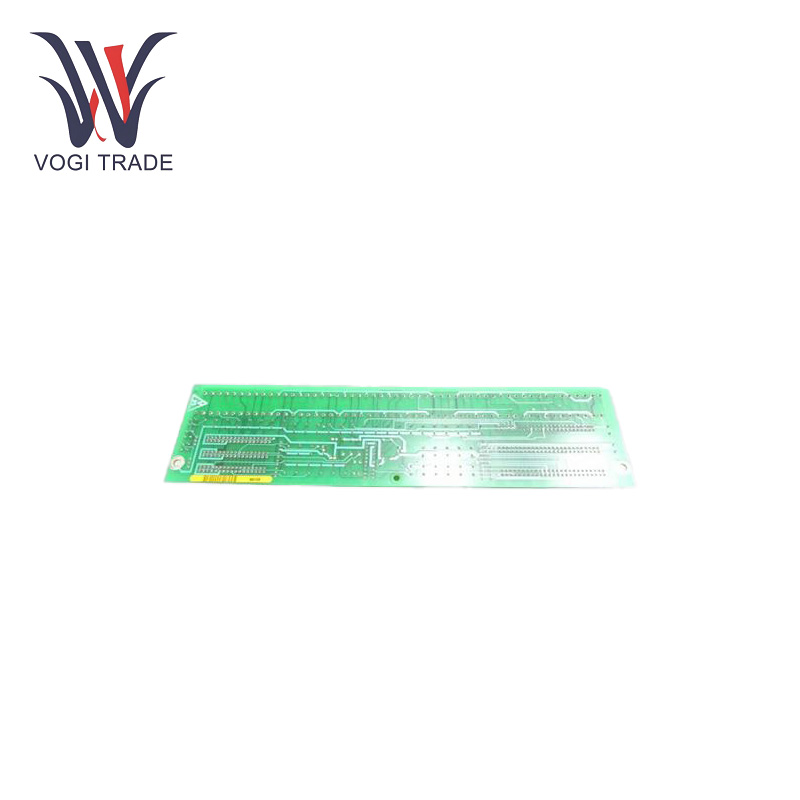

غي DS200CTBAG1ACC

معلمات التشغيل

جهد الإدخال: 24 فولت تيار مستمر.

تيم التشغيلنطاق درجة الحرارة: -28 درجة مئوية إلى 55 درجة مئوية.

الموصلات: موصل إشارة ionet للوحة 8pl stca ، موصل إشارة إخراج لوحة jaa tcca ، موصل jai corebus ، موصل jaj corebus ، موصل الجهد الكهربي للوحة jbb tcca وموصل الإشارة الحالية ، موصل corebus للوحة jee stca ، موصل إشارة الطاقة للوحة jpd tcpd ، jx tcda board ionet موصل الإشارة

الموانئ: المنفذ التسلسلي RS-232 يوجد منفذ تسلسلي لاتصال D-shell RS-232 تشخيصي TIMN ذو 9 سنون على البطاقة.

الدقةالاسترات والمكثفات والثنائيات: يوجد إجمالي 23 مقاومًا أحمر و7 صمامات ثنائية والعديد من المقاومات على اللوحة.

المجلس لكه:يبلغ حجم اللوحة 6.25 × 4.25، وهو حجم قياسي، ويمكن تركيبها ودمجها بسهولة في النظام.

ميزات المنتج

النوع التناظرينهاية: كوحدة طرفية تناظرية، يتم استخدامها كلوحة طرفية لمعالج البيانات العالمي في نظام GE Mark V Speedtronic. فهو ينهي الإشارات التناظرية من مستشعرات النظام والمشغلات ويحافظ على سلامة نقل الإشارة ومعالجتها.

كومالاتصالات: يحتوي GE DS200CTBAG1ACC على روابط لمعالجات ionet و arcnet. ينقل موصل إشارة الأيونت للوحة jx tcda إشارة الأيونت عندما تكون إشارة الأيونت متصلة بلوحة 8pl stca.

Pنقل إشارة الطاقة: موصل إشارة الطاقة للوحة jpd tcpd مسؤول عن حمل إخراج إشارة الطاقة 24 فولت تيار مستمر بواسطة لوحة tcpd، مما يوفر إمداد الطاقة وتوزيعها للوحة والمكونات الطرفية الأخرى.

صداري: توجد بعض وصلات الوصل على اللوحة والتي يمكن نقلها يدويًا، بما في ذلك bj1-bj14 وbj15. تسمح هذه الوصلات بتوصيل الإدخال السلبي لمدخل ma المقابل بـ dcom، وتوصيل dcom بمنفذ المراقبة RS-232، والذي يتم تحديده بواسطة وسادات نحاسية عادية ملفوفة في منصات شاشة حريرية ملونة، مما يسمح بتكوينات تطبيقات مختلفة.

نطاق التطبيق

توليد الطاقة: GE DS200CTBAG1ACC تتحكم في توربينات الغاز والبخار وطاقة الرياح في محطات توليد الطاقة. يمكنه استقبال ومعالجة الإشارات التناظرية بدقة من أجهزة استشعار مختلفة، بما في ذلك أجهزة استشعار درجة الحرارة وأجهزة استشعار الضغط وأجهزة استشعار السرعة وما إلى ذلك، لضمان التشغيل الآمن والفعال للتوربينات البخارية وعمليات توليد الطاقة.

النفط والغاز: يتم استخدام GE DS200CTBAG1ACC في أنظمة التحكم في المضخات والضواغط والمعدات الأخرى في عملية التنقيب عن النفط والغاز وإنتاجهما، واستقبال ومعالجة الإشارات التناظرية من أجهزة الاستشعار والمحركات وما إلى ذلك لضمان التشغيل العادي وسلامة المعدات.

البتروكيماويات: في عملية المعدات البتروكيماوية، يمكنها استقبال ومعالجة الإشارات التناظرية من أنظمة التحكم مثل المفاعلات وأبراج التقطير، والتحكم الدقيق في عملية الإنتاج ومراقبتها، وتحسين كفاءة الإنتاج وجودة المنتج.
