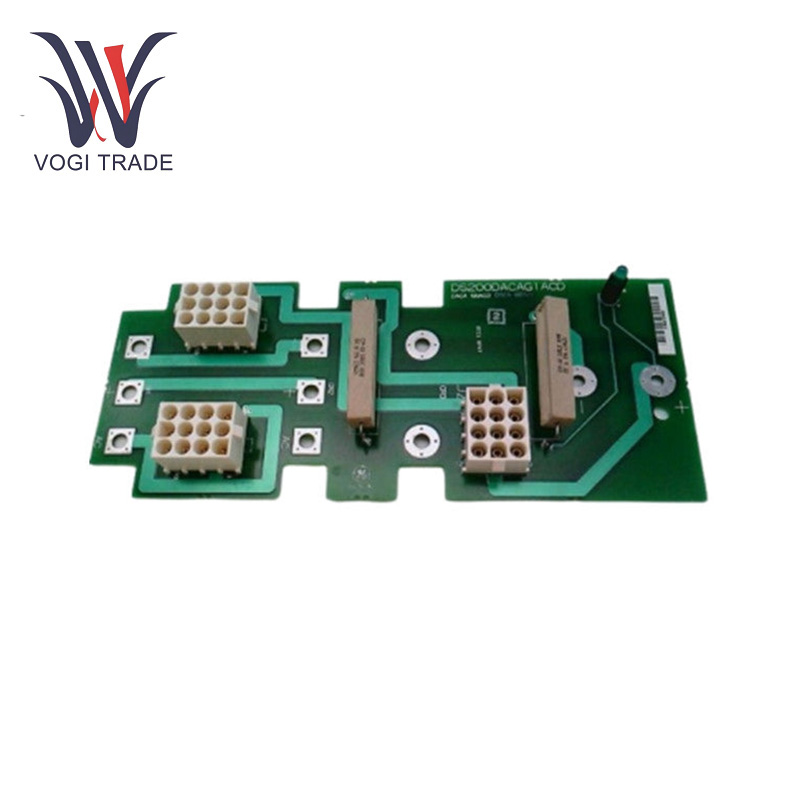

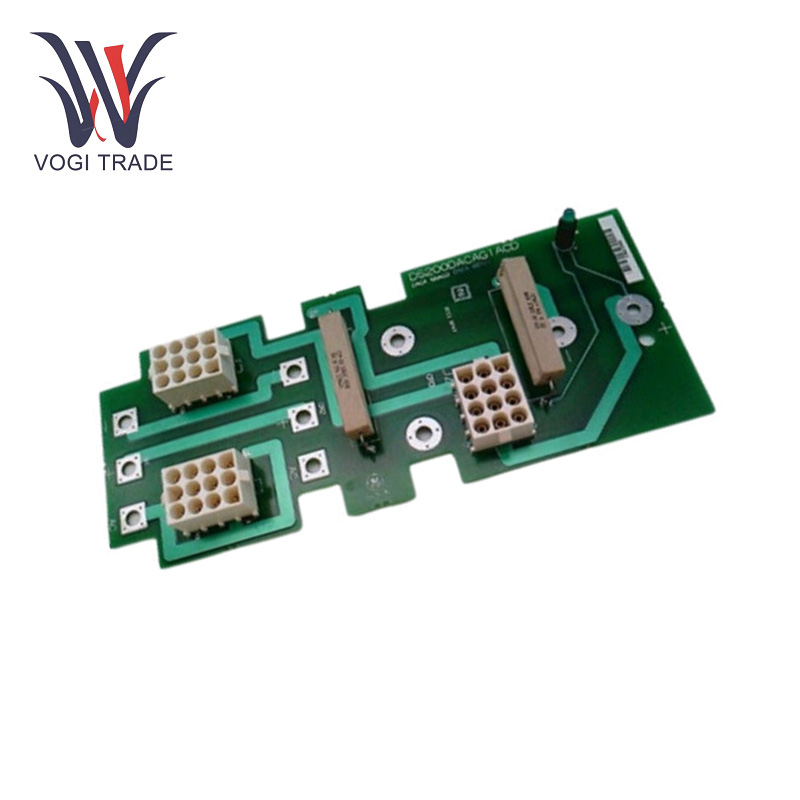

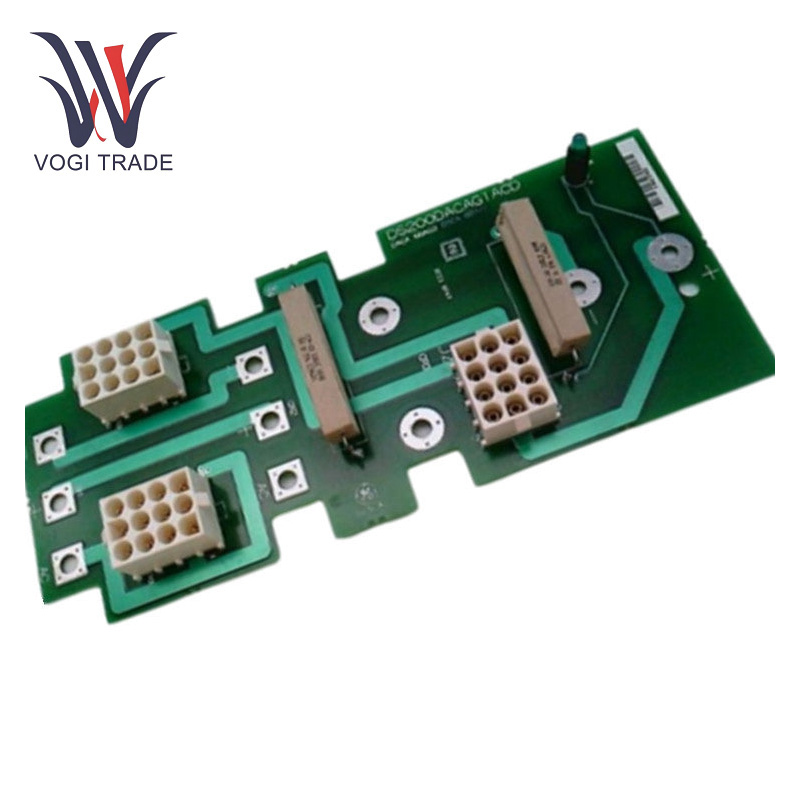

العلامة التجارية: GEالوصف: لوحة محول AC/DCالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 7مدة الدفع: T/T.ميناء الشحن: شنتشنGE DS200DACAG1ACD هي لوحة محول AC/DC مصممة لنظام التحكم في التوربينات Mark V Speedtronic. إنه يحول 105-132V مدخلات التيار المتردد إلى 90-145V DC مخرجات بحد أقصى قدرها 9.5 أمبير ، مما يضمن تنظيم الجهد المستقر لتطبيقات التحكم في التوربينات الصناعية.
| تصنيع |
GE |
| رقم النموذج |
DS200DACAG1ACD |
| رقم الطلب |
DS200DACAG1ACD |
| كتالوج |
مارك الخامس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
25 سم*15 سم*5 سم |
| بُعد التعبئة |
27 سم*17 سم*7 سم |
| وزن |
1 كجم |
المعلمات التشغيل
جهد المدخلات: 105-132V AC
جهد الخرج: 90-145V DC
الحد الأقصى للإخراج الحالي: 9.5 أمبير
نطاق درجة حرارة التشغيل:-30 إلى 60 درجة مئوية
جهد تموج الإخراج: جهد تموج الإخراج هو 4 فولت ص - ص.
الإخراج تصنيف الحالي:تصنيف تيار الإخراج هو 9.5 أ.
وظائف المنتج
تحويل الطاقة AC/DC: وظيفة GE DS200DACAG1ACD الرئيسية هي العمل كوحدة تحويل طاقة AC/DC. يستخدم مقومًا كاملًا لجسر الموجة لتحويل الطاقة ، مما يحول بكفاءة التيار المتناوب القادم إلى تيار مباشر. يعد هذا التحويل ضروريًا لتشغيل المكونات في أنظمة التحكم في GE Speedtronic التي تتطلب طاقة التيار المستمر.
تخزين الطاقة المحلي: تخزين طاقة محلي إضافي. تتيح ميزة تخزين الطاقة هذه للنظام الاستمرار في العمل لفترة محدودة من الوقت في حالة فقدان الطاقة ، مما يوفر رحلة غير مباشرة - من خلال ذلك يساعد على الحفاظ على تشغيله حتى عند فقدان الطاقة. يعد هذا أمرًا ضروريًا لأنه يساعد في الحفاظ على نظام التحكم السليم من تجربة فقدان البيانات ولا يضمن أي انهيار للإعداد بأكمله في أعقاب فشل الطاقة المؤقتة.
القدرة الموازية: يسمح GE DS200DACAG1ACD بالتوازي ، وهو أمر مفيد عندما يتطلب تيار الإخراج الأكبر. من خلال توصيل وحدات DS200DACAG1ACD المتعددة بالتوازي ، يمكن زيادة إجمالي السعة الحالية للإخراج لتلبية متطلبات أنظمة أكثر جوعًا.
تثبيت
تصاعد: يحتوي GE DS200DACAG1ACD على ما مجموعه أربعة ثقوب متزايدة على قاعدتها ، والتي تتيح التثبيت السهل على الإطار أو المعدات المطلوبة. هذه الثقوب تخلق نقاط محاذاة للمراسي في المباريات المعنية.
اتصالات الطاقة: مدخلات التيار المتردد وإخراج التيار المستمر عبر موصل الموضع 12. يتم تضمين موصل الطيران لإدخال وإخراج الطاقة ، وبالتالي ضمان اتصال مستقر وتقليل إمكانية وجود اتصال فضفاض يؤدي إلى فشل الطاقة.
اختيار المدخلات: كما ذكرنا من قبل ، لاختيار جهد الإدخال بين 115 فولت AC و 230 V AC ، يتم استخدام كبل داخلي متصل بـ JTX1 أو JTX2. تتيح هذه الطريقة البسيطة والفعالة للمستخدمين تكوين الوحدة النمطية وفقًا لمصدر الطاقة المتاح.
نطاق التطبيق
أنظمة التحكم： يستخدم GE DS200DACAG1ACD بشكل أساسي في أنظمة التحكم في GE Speedtronic. على وجه التحديد ، يتم تطبيقه عندما يكون مصدر الطاقة الأساسي لنظام التحكم 125 فولت DC ، مع أو بدون بطارية. يمكن العثور عليها في مختلف التطبيقات الصناعية مثل محطات الطاقة ، حيث تلعب دورًا مهمًا في تشغيل أنظمة التحكم في التوربينات. تعتمد أنظمة التحكم هذه على قوة DC المستقرة التي توفرها GE DS200DACAG1ACD لضمان التشغيل الفعال والآمن للتوربينات.
استكشاف الأخطاء وإصلاحها
السلطة - القضية ذات الصلةs: إذا لم يكن هناك جهد إخراج ، تحقق أولاً من جهد الإدخال. التحقق من صحة أن الجهد الإدخال من نطاق 105 - 132 فولت AC واختيار الجهد الإدخال 115 فولت AC أو 230 فولت AC تعيين بشكل صحيح من خلال اتصال الكبل الداخلي إلى JTX1 أو JTX2.
مشاكل في ارتفاع درجة الحرارة: إذا كانت الوحدة محمومة ، تحقق من درجة حرارة بيئة التشغيل. إذا تكون درجة الحرارة المحيطة أعلى من 60 درجة مئوية ، فقد تتسبب في ارتفاع درجة حرارة الوحدة. هناك حاجة إلى تدابير تبريد إضافية مثل المروحة أو بالوعة الحرارة. لا ينبغي أن يكون هناك أي انسداد حول الوحدة النمطية التي تسبب تقييد تدفق تدفق الهواء الخارجي.
إخراج مشاكل تموج: إذا تجاوز جهد تموج الإخراج ، فيجب أن يكون التموج أقل من 4 فولت P-P ، فقد يكون مكثف مرشح الإخراج على خطأ. فحص المكثف للتورم أو التسرب أو علامات الضرر. يجب بعد ذلك استبدال المكثف بالمكثف المناسب إذا وجد أنه معيب في ما هو موجود. علاوة على ذلك ، يتعين على المستخدم توفير مرشح إدخال لتقليل التيارات التوافقية. في مثل هذه الحالة ، قد يكون لفلتر الإدخال خطأ. من شأن فشل مرشح الإدخال أن يؤدي إلى تموج ناتج مفرط المماثل.
