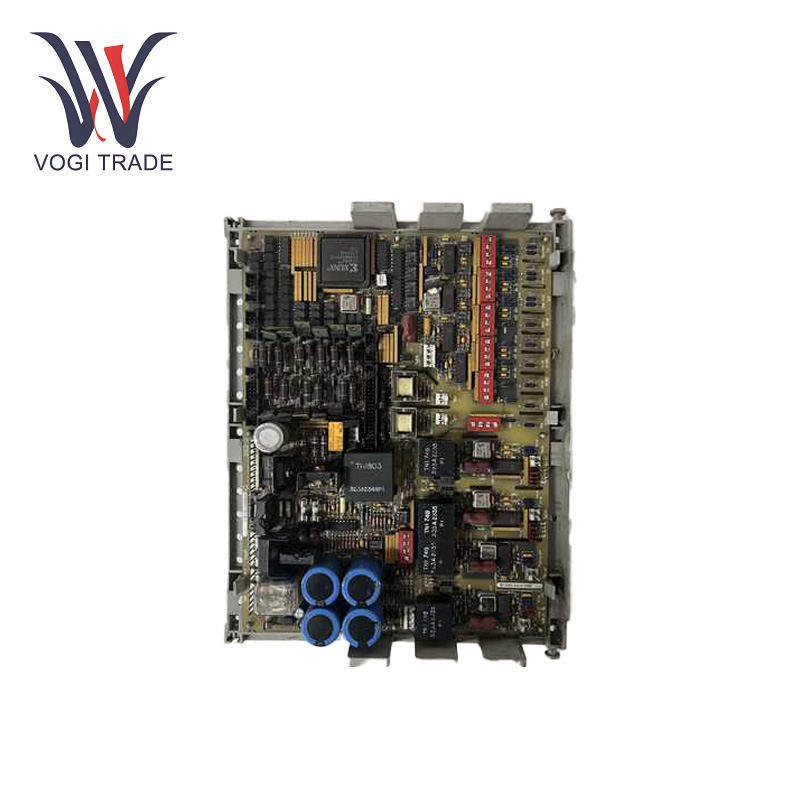

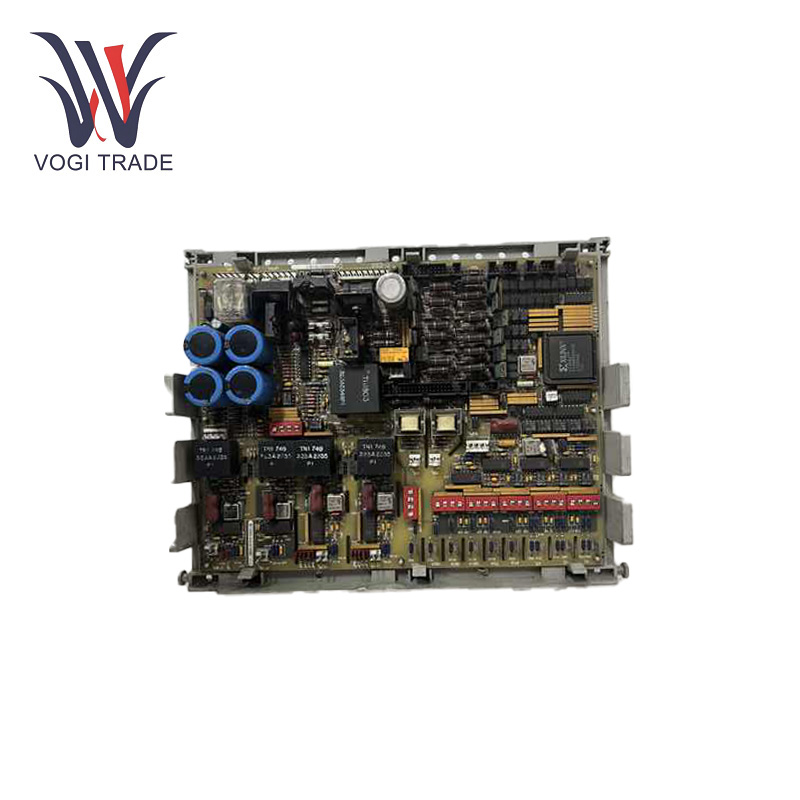

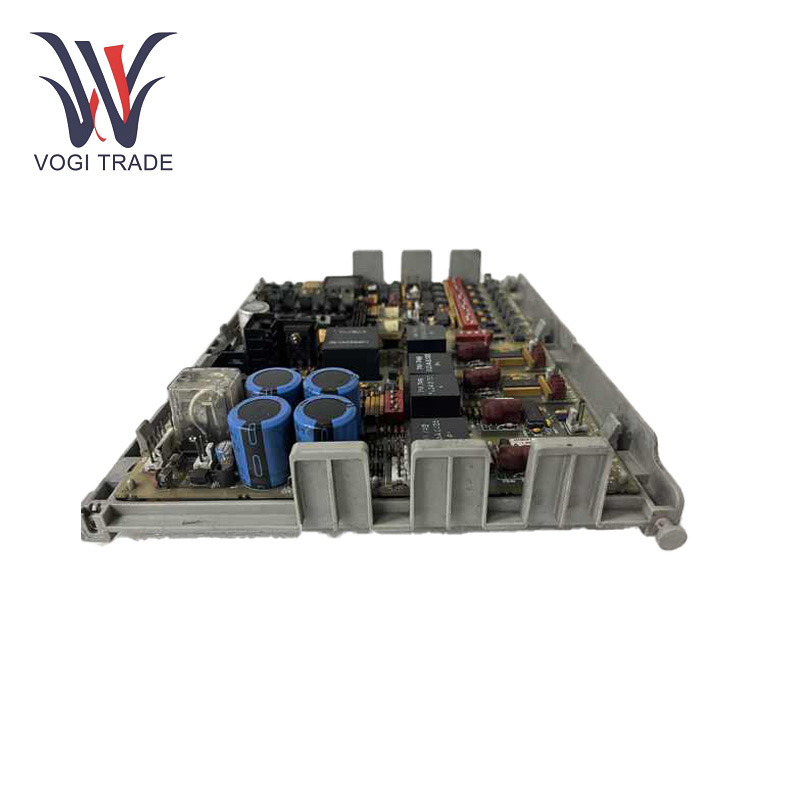

غي DS200DCFBG1BLC

المعلمة التقنية

جهد الإدخال:38VAC إلى 115VAC.

تردد الإدخال:0 إلى 500 كيلو هرتز.

جهد الخرج:24VDC.

تيار الإخراج:5A.

طاقة الإخراج:120 واط.

نطاق درجة حرارة التشغيل:0 درجة مئوية إلى +60 درجة مئوية.

نطاق درجة حرارة التخزين:-40 درجة مئوية إلى +85 درجة مئوية.

رطوبة:5% إلى 95% عدم التكثيف.

نظام الدائرة:تحتوي على دائرة مراقبة AC/DC، دائرة إمداد الطاقة بمستوى التحكم، دائرة إمداد طاقة إثارة المحرك ودائرة القيادة، إلخ. يمكن للمستخدمين تكوين اثني عشر وصلات وصل وسبعة مفاتيح تراجع لتلبية الاحتياجات الخارجية.

الخصائص الوظيفية

مصدر طاقة متعدد الاستخدامات:يمكن لـ GE DS200DCFBG1BLC التعامل مع ما يصل إلى 38 إلى 115 مدخلات VAC عند 0 إلى 500 كيلو هرتز. إنه يوفر جميع مدخلات طاقة الجهد الكهربي DC على مستوى التحكم إلى محرك الأقراص المثبت لمراوح التبريد المرفقة.

أنظمة الدوائر الشاملة:يحتوي على حلقات مراقبة للتيار المتردد والتيار المستمر، وحلقة إمداد بمستوى التحكم، وحلقة طاقة مجال المحرك، وحلقة تشغيل يومية. إن GE DS200DCFBG1BLC قادر على تتبع مجموعة واسعة من إشارات خط التيار المتردد ومحرك التيار المستمر أو المولدات، بما في ذلك على سبيل المثال لا الحصر، تيار وجهد عضو الإنتاج، وتيار المجال، وتيار خط التيار المتردد، وحجم وتسلسل جهد خط التيار المتردد.

الأجهزة القابلة للتكوين:تسمح الوصلات الاثني عشر ومفاتيح الغمس السبعة الموجودة على البطاقة بتصميم قابل للتكوين لتلبية الاحتياجات الخارجية المحددة.

آليات الحماية الفعالة:يوفر GE DS200DCFBG1BLC انقطاعًا شديدًا أو حماية من زيادة التيار من خلال ثلاثة صمامات على اللوحة لحماية التيارات من الانقطاع القوي على اللوحة ومجموعة محرك الأقراص الآلية Mark V series بالكامل.

طرق التشغيل

إدراج:مع وضع اللوحة في الاعتبار، أدخل GE DS200DCFBG1BLC في المكان المناسب أو وحدة التثبيت وتأكد من تثبيتها بإحكام. الإشعارات التي تشير إلى اتجاه توصيل اللوحة ستمنع التثبيت الخاطئ. خطوط الكهرباء تشير إلى الاتصال على الخريطة. تأكد من أن نقاط الاتصال آمنة بحيث لا تكون هناك نقاط اتصال أو إشارات غير مثبتة.

إعدادات:قم بضبط اثني عشر وصلة وصل وسبعة مفاتيح تراجع مثبتة على البطاقة وفقًا لاحتياجات التطبيق المحدد والخارجية لتلبية ظروف العمل المختلفة.

مجالات التطبيق

صناعة توليد الطاقة:يتم استخدامه بشكل مفيد في صناعة توليد الطاقة في أنظمة التحكم في التوربينات البخارية وتوربينات الغاز السريعة والمولدات. إن GE DS200DCFBG1BLC قادر على التحكم في المحركات المؤازرة التوربينية، ومراقبة موضع المستشعر ومعدل التدفق، وتشغيل معدات المولد بشكل آمن وفعال.

الأتمتة الصناعية:يمكن استخدامه للتحكم ومراقبة المحركات المؤازرة، وأجهزة استشعار الموضع، ومقاييس التدفق، وما إلى ذلك، في خط إنتاج الأتمتة الصناعية، مثل تصنيع السيارات، والمعالجة الميكانيكية، وصناعات تجهيز الأغذية، مما يحسن مستوى الأتمتة وكفاءة الإنتاج للإنتاج خط.

البتروكيماويات:في إنتاج البتروكيماويات، يمكن استخدام GE DS200DCFBG1BLC في التحكم ومراقبة المضخات والضواغط والصمامات لضمان التحكم الدقيق في المعدات الرئيسية والتشغيل الآمن وتحسين الاستقرار والموثوقية لعملية الإنتاج.
