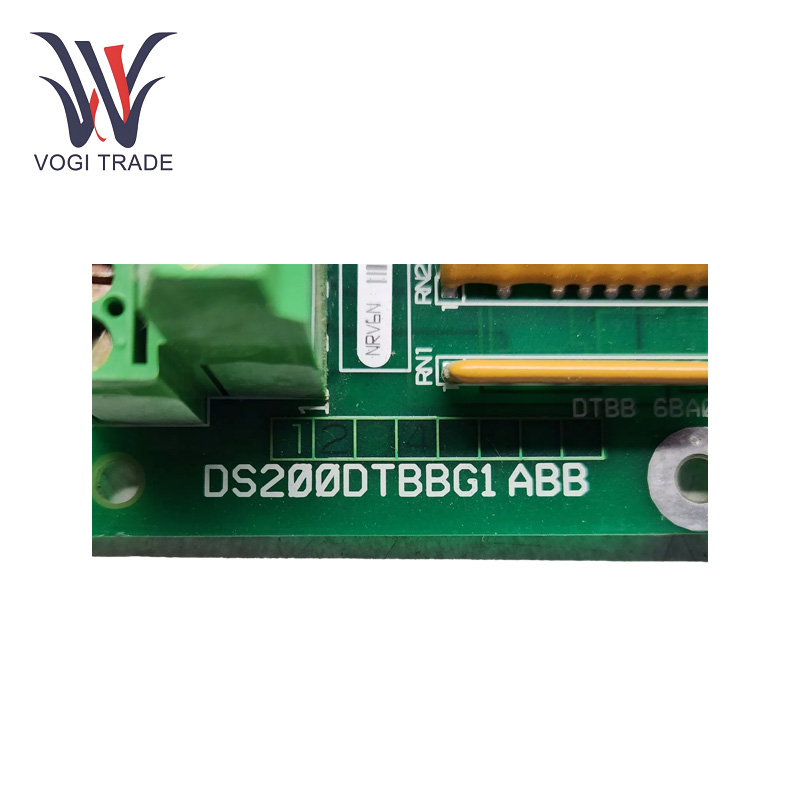

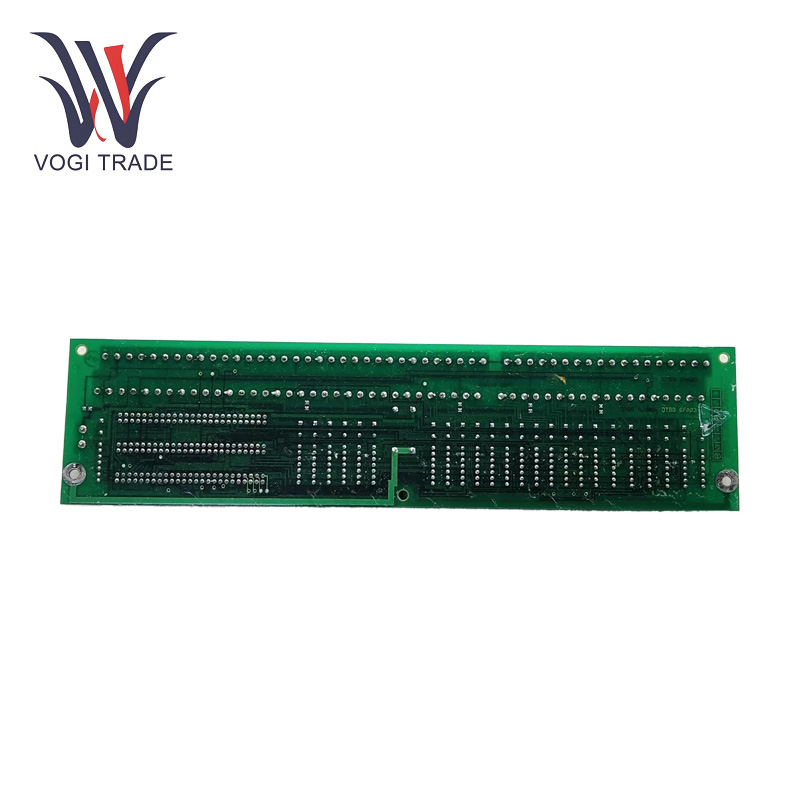

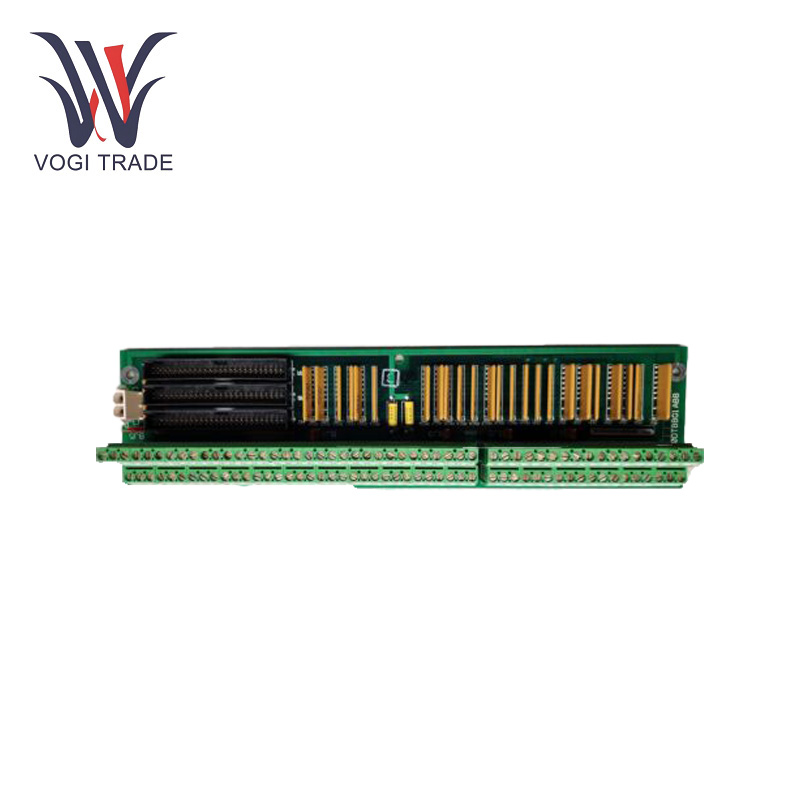

غي DS200DTBBG1ABB

المعلمة التقنية

نطاق جهد الإدخال: 24 فولت تيار مستمر إلى 125 فولت تيار مستمر.

نطاق درجة حرارة التشغيل: - 30 درجة مئوية إلى 65 درجة مئوية.

نطاق درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية.

الكتل الطرفية: 2، يمكن لكل كتلة طرفية استيعاب ما يصل إلى 95 خط إشارة، والتي يمكنها إدارة الخطوط بشكل فعال.

الموصلات: توجد ثلاثة موصلات ذات 50 سنًا لسهولة الاتصال بمكونات النظام الأخرى، وهي مجهزة أيضًا بموصلات حربة ووصلات وصل.

الخصائص الوظيفية

إنهاء الإشارة الرقمية: يعمل GE DS200DTBBG1ABB بمثابة إنهاء لمدخلات الاتصال الرقمية 47-96، مما يوفر نقاط اتصال مخصصة لإشارات إدخال رقمية محددة، مما يضمن نقلًا دقيقًا وموثوقًا للإشارات الرقمية بين الأجهزة الميدانية ونظام التحكم.

تركيب السكك الحديدية DIN: تم تصميم GE DS200DTBBG1ABB لتوصيل السكك الحديدية DIN، مما يسمح بالتركيب والإزالة المريحة. يمكن تكديسها عموديًا على حاجز DIN لتوفير مساحة الخزانة، وإذا لزم الأمر، يمكن ربط لوحتي DSVO بـ VSVO.

اتصال متعدد الاستخدامات: توفر الكتل الطرفية المزدوجة والموصلات المتعددة لـ GE DS200DTBBG1ABB إدارة فعالة للأسلاك وخيارات اتصال مرنة، مما يتيح التكامل السلس مع مكونات النظام الأخرى مثل المستشعرات والمحركات ووحدات التحكم.

تكوين المجلس: في DSVOH1B، يمكن تحديد مقاومة ملف الصمام المؤازر من 22 وات إلى 1000 وات وتيار الملف المطلوب من خلال وصلات العبور JP1 وJP2.

استكشاف الأخطاء وإصلاحها

فشل نقل الإشارة：عند ظهور مشكلات في نقل الإشارة مع GE DS200DTBBG1ABB، يجب على المستخدمين تحليل محاور النبض. تأكد من توصيل كابلات الإشارة بشكل صحيح ومن عدم تلفها. قم بقياس واختبار مستوى الإشارة في منافذ الإدخال والإخراج باستخدام جهاز قياس متعدد أو راسم الذبذبات إذا كانت الإشارة في النطاق الطبيعي. في حالة عودة الإشارة إلى طبيعتها، تحقق من الأجهزة المقابلة والدوائر المتصلة بالواجهة.

قضايا المجلس: إذا كانت اللوحة نفسها بها مشكلات، فافحصها بحثًا عن علامات التلف (المكونات المحترقة، الموصلات السائبة، الآثار المكسورة، وما إلى ذلك). كلما أمكن، استخدم أدوات التشخيص أو البرامج لإجراء فحص شامل لوظائف اللوحة وحالتها. استبدل اللوحة بأخرى جديدة إذا كانت معيبة.

مجالات التطبيق

التحكم في التوربينات والمولدات:يلعب GE DS200DTBBG1ABB دورًا مهمًا في نظام التحكم GE Speedtronic Mark VI  لضمان اتصال الإشارة الفعال بين المكونات في عملية التحكم في التوربينات والمولدات.

أتمتة الصناعة: في مجموعة متنوعة من أنظمة الأتمتة الصناعية، يتم استخدامه لتوصيل أجهزة الاستشعار والمحركات وأجهزة التحكم الأخرى لتحقيق الحصول على البيانات في الوقت الحقيقي ومعالجة الإشارات والتحكم في الجهاز، لتحسين مستوى الأتمتة وكفاءة الإنتاج لخط الإنتاج .

محطات توليد الطاقة: يمكن استخدام GE DS200DTBBG1ABB على نطاق واسع في نظام التحكم بمحطة توليد الطاقة لمراقبة ومراقبة تشغيل المعدات المختلفة مثل الغلايات والتوربينات والمولدات، مما يضمن التشغيل المستقر لمعدات توليد الطاقة والتحويل الفعال للطاقة.
