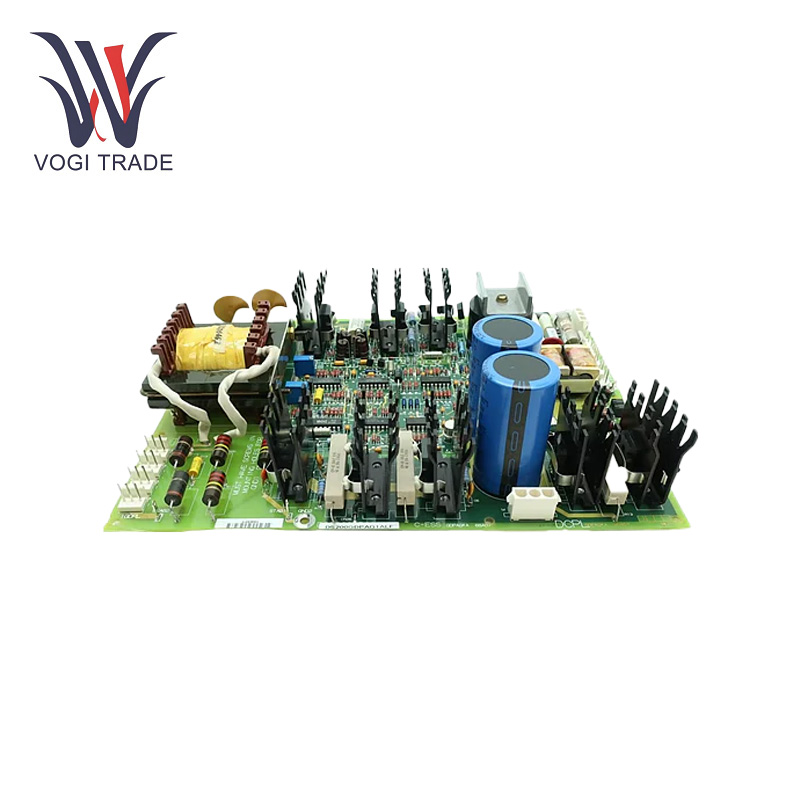

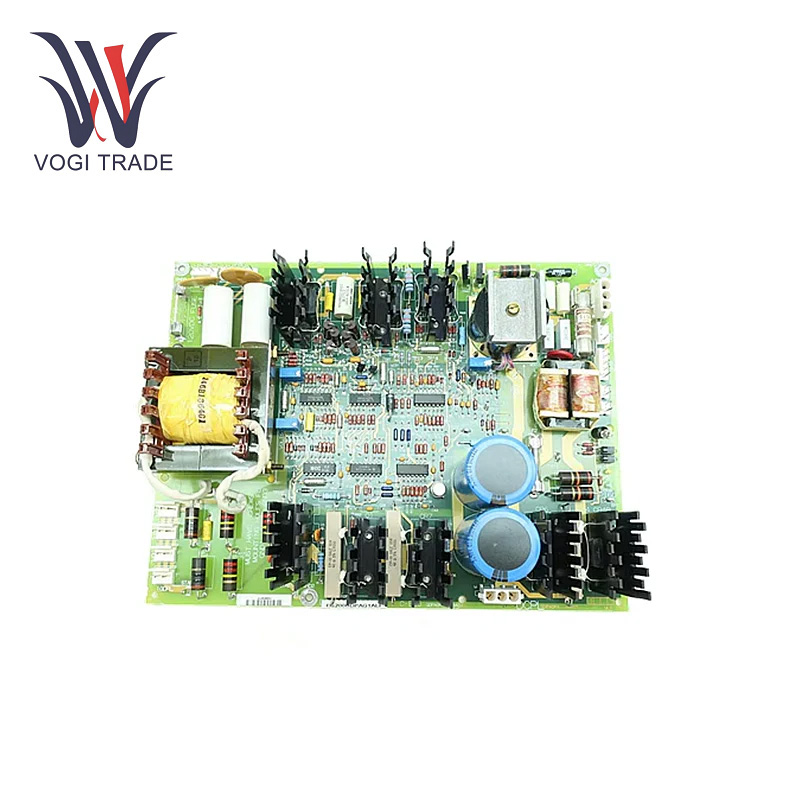

العلامة التجارية: جي ايالوصف: لوحة إمداد الطاقة عالية الترددالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 7مصطلح الدفع: تي / تيميناء الشحن: شنتشنتم تجهيز GE DS200GDPAG1ALF بدوائر حماية متعددة، مثل دائرة التيار الزائد للعاكس ودائرة التيار الزائد للمنظم، مما يضمن التشغيل الآمن والموثوق.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
DS200GDPAG1ALF |
| رقم الطلب |
DS200GDPAG1ALF |
| كتالوج |
مارك الخامس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
30 سم * 25 سم * 10 سم |
| البعد التعبئة |
32 سم * 17 سم * 12 سم |
| وزن |
1.5 كجم |
المعلمة التقنية
نطاق جهد الإدخال: 80-132 فولت تيار متردد.
طاقة الإخراج: 600-700 واط.
تردد العاكس: 27 كيلو هرتز.
نطاق درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية.
نقاط الاختبار: يتم توفير نقاط اختبار TP متعددة لسهولة استكشاف الأخطاء وإصلاحها وتصحيح الأخطاء.
الموصلات: يتضمن موصلين ثابتين وأربعة موصلات GX PL. يمكن استخدام الموصلات المثبتة كدرع تأريض ومدخل للوحة الإلكترونية المعززة لمكونات التحكم؛ تُستخدم موصلات GX PL لتوصيل الأجهزة أو المكونات الأخرى.
الخصائص الوظيفية
Aيستطيعد قدرة الإدخال العاصمة: إن دعم GE DS200GDPAG1ALF لمدخلات التيار المتردد والتيار المستمر يمكّنها من الاندماج في بنيات إمدادات الطاقة الصناعية المتنوعة.
تحويل الطاقة بكفاءة: يعمل الجهاز بتردد عالي يبلغ 27 كيلو هرتز، مما يتيح تحويل الطاقة بكفاءة، وذلك لتحقيق طاقة خرج مستقرة مع وجود محرك باك ومقوم الإدخال.
دائرة حماية متعددة: يحتوي GE DS200GDPAG1ALF على العديد من دوائر الحماية، مثل دائرة التيار الزائد للعاكس، ودائرة التيار الزائد المنظم، ودائرة الجهد الزائد P80، ودائرة التحكم في الجهد تحت الجهد، ودائرة إشارة التشغيل CVOK. تحمي هذه الدوائر اللوحة من ظروف الأعطال المختلفة، وتساهم في موثوقية اللوحة ومتانتها.
طرق بيريشن
تثبيت: يمكن تركيب GE DS200GDPAG1ALF على لوحة تركيب محرك الأقراص، أو في خزانة محرك الأقراص.
اتصال الطاقة: قم بتوصيل مصدر الطاقة بالموصلات الخاصة بك على اللوحة تأكد من قفل الموصلات. باستخدام كابل طاقة التيار المتردد، قم بالتوصيل بأطراف إدخال التيار المتردد. بالنسبة لإدخال التيار المستمر، قم بتوصيل كابل طاقة التيار المستمر بأطراف التوصيل الخاصة به.
التأريض: لضمان السلامة والتشغيل السليم للألواح، تم وضع الأرض باستخدام مسامير التثبيت الثلاثة GND1، GND2، GND3.
التكوين والمراقبة: إذا أمكن، قم بتكوين اللوحة باستخدام برنامج تكوين النظام أو الواجهة. أثناء التشغيل، تحقق أيضًا من مؤشرات LED بانتظام لمراقبة حالة اللوحة. إذا اكتشفت أي مواقف غير طبيعية، فتدرب على تصحيح الأخطاء وفقًا لذلك.
مجالات التطبيق
التحكم المساعد في التوربينات البخارية: يتم استخدام GE DS200GDPAG1ALF للتحكم في مصدر الطاقة ومعالجة الإشارات للمعدات المتعلقة بتوليد الطاقة بالتوربينات البخارية. وهو يتحكم بشكل خاص في إدارة إمدادات الطاقة والتحكم في معالجة الإشارات للمعدات المساعدة للتوربينات البخارية، بما في ذلك مضخات زيت التشحيم ومضخات المكثفات. ادمج هذا مع التحكم في مجموعة متنوعة من أوضاع التشغيل لتحقيق التشغيل الفعال للأجهزة في ظل العملية التي تواجهها، وبالتالي ضمان تحقيق الجهاز بأكمله لمتطلباته الوظيفية.
نظام الطاقة للمنصة البحرية: تعتبر أنظمة إمداد الطاقة على منصة الحفر البحرية معقدة وضرورية. وله تطبيقات واسعة مثل التحكم في مجموعات المولدات الخاصة بالمنصة. إنه يتحكم تمامًا في المولدات المثيرة لمواجهة التغيير في طلب الطاقة لمختلف الأجهزة في المرحلة. تسمح الوحدة لمخرج المولد بالتفاعل بسرعة كافية، عندما تبدأ معدات الحفر أو تتوقف، حيث تحصل على زيادات كبيرة في الطلب على الطاقة.
الأتمتة الصناعية: بالنسبة للصناعات التي تستخدم مصدر طاقة عالي التردد وموثوق وتحويل الطاقة، يمكن تطبيق GE DS200GDPAG1ALF على أنظمة التحكم في الطاقة، ومحركات الأقراص، والمعدات الكهربائية الأخرى، مما يوفر مصدر طاقة مستقرًا وموثوقًا لنظام التشغيل الآلي للعمل بشكل صحيح.
