غي DS200PCCAG1ADB العلامة التجارية: جي ايالوصف: بطاقة توصيل الطاقةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيالحالة: جديد تمامًاتم تصميم GE DS200PCCAG1ADB لتسهيل تحويل الطاقة والتحكم فيها وتوزيعها في الأنظمة الصناعية المختلفة. إن تصميمه القوي وموثوقيته يجعله مكونًا رئيسيًا في إدارة الطاقة لأنظمة التوربينات والمعدات الصناعية الأخرى.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
DS200PCCAG1ADB |
| رقم الطلب |
DS200PCCAG1ADB |
| كتالوج |
مارك الخامس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
19 سم × 19 سم × 4.5 سم |
| البعد التعبئة |
21 سم × 21 سم × 7 سم |
| وزن |
1.8 كجم |
المعلمة التقنية

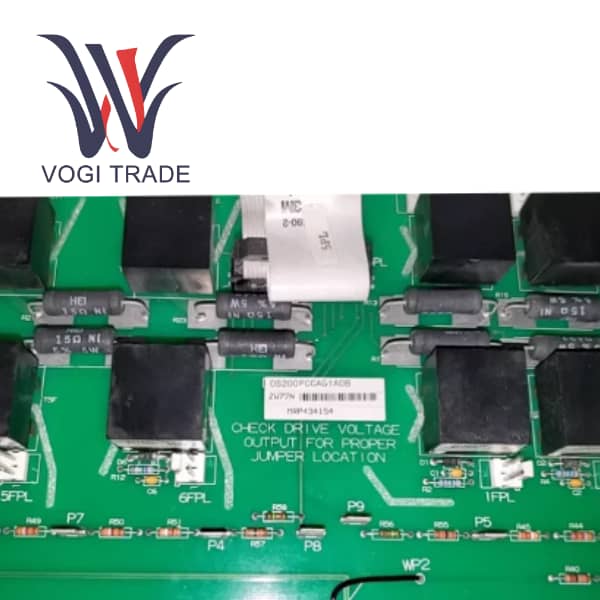

• 1FPL-6FPL، 1RPL-6RPL: إخراج إشارات نبض البوابة إلى جسر SCR • 5PL: يتصل بلوحة إمداد الطاقة DCFB، ويستقبل إشارات التحكم وإمدادات الطاقة +24 فولت. • JP1، JP2: يستخدم لضبط نسبة التوهين لتغذية الجهد الكهربي المستمر لتتناسب مع جهد النظام. • WP3, WP4: يستخدم لتحديد ما إذا كانت شبكة المكثف العازلة وقناة التغذية الراجعة للجهد متصلتين بنفس العقدة لجسر الطاقة.
نطاق جهد المحرك DC
• 1FPL-6FPL، 1RPL-6RPL: إخراج إشارات نبض البوابة إلى جسر SCR
جهد إدخال التيار المتردد
≥ 600 فولت جذر متوسط المربع
الإطار المطبق
برامج تشغيل الإطار C وG
مطابقة لوحة الطاقة
DCFB
الدائرة العازلة
مخازن التيار المتردد والتيار المستمر
الموصل الرئيسي
قافزات قابلة للتكوين
تفاصيل المنتج

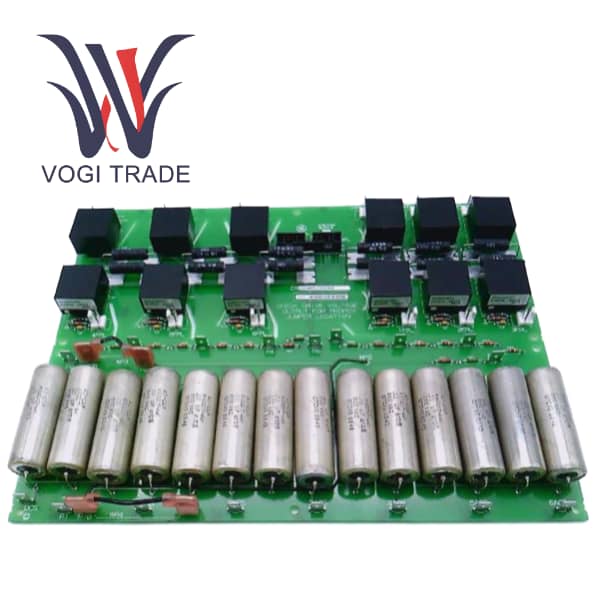

يعد DS200PCCAG1ADB نموذجًا محددًا في سلسلة DS200PCCA لبطاقات توصيل الطاقة التي تنتجها شركة GE Industrial Control Systems. تلعب هذه البطاقة دورًا رئيسيًا في الواجهة في نظام محرك التيار المستمر، حيث تقوم بتوصيل دائرة التحكم الخاصة بالسائق (مثل لوحة طاقة DCFB) بجسر طاقة الثايرستور (SCR).
وتتمثل وظيفتها الأساسية في توفير إشارات نبضية معزولة لمحرك البوابة إلى الثايرستور من خلال محول النبض الموجود على اللوحة، مما يتحكم بدقة في حالة توصيل جسر الطاقة. بالإضافة إلى ذلك، تدمج هذه البطاقة قناة تغذية مرتدة للجهد ودائرة عازلة، والتي يمكنها مراقبة جهد المحرك وقمع ارتفاعات الجهد والضوضاء في الدائرة لضمان التشغيل المستقر للنظام.
نطاق التطبيق
إذا كان المستخدمون يقدمون أجهزة إدخال تناظرية، فقم بتوصيلها بكابلات محمية إلى أطراف الإدخال التناظرية المقابلة المميزة لمنع التداخل الكهرومغناطيسي. استخدم GE DS200PCCAG1ACB لأجهزة الإدخال والإخراج الرقمية، مع استقطابها بدقة وتوصيلها بإحكام بمنافذ الإدخال/الإخراج الرقمية المناسبة.
استخدم برنامج تكوين GE المحدد باستخدام واجهة المستخدم الرسومية (GUI)، يمكن للمستخدمين تمييز إشارات الإدخال/الإخراج، أو معايرة المدخلات التناظرية، أو تحديد تكوينات الاتصال مثل IP وبروتوكولات الشبكة. يمكن للمستخدمين أيضًا تصميم خوارزميات التحكم وفقًا لعملياتهم الصناعية.
مجالات التطبيق
الآلات الثقيلة
معدات درفلة المعادن وتجهيزها
رافعات التعدين والناقلات
ماكينات الورق
التطبيقات الصناعية الأخرى التي تتطلب التحكم في سرعة التيار المستمر عالي الأداء.
