غي DS200RTBAG1AHC

المعلمات التقنية

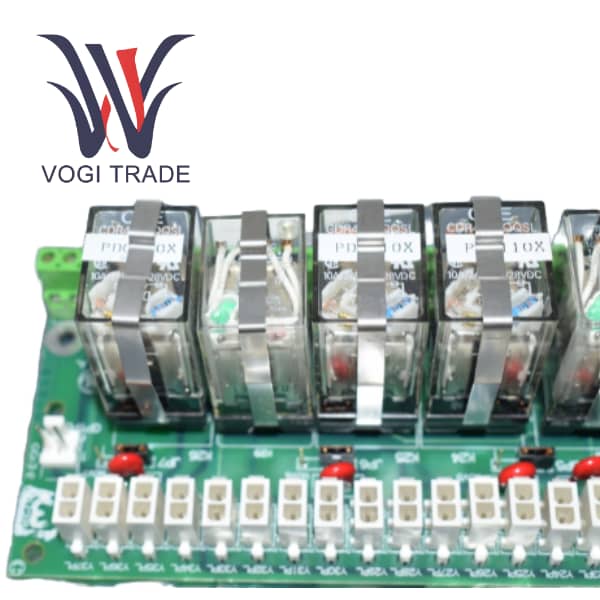

عدد المرحلات: 10 (K20 – K29)

أنواع المرحلات: K20–K26: DPDT (رمي مزدوج ثنائي القطب) K27–K29: 4PDT (رمي مزدوج بأربعة أقطاب)

جهد الملف: 110 فولت تيار مستمر (المجموعة G1)

تصنيف الاتصال: تكامل النظام وإدارة الواجهة

حماية الإدخال/الإخراج: 130 فولت تيار متردد مقاومات أكسيد المعدن (MOVs)

الموصلات الرئيسية: RPL (16-pin)، OPTPL (2-pin)، C1PL-C5PL، Y9PL-Y37PL، إلخ.

النقاط الطرفية: 52 محطة طرفية للتتابع I/O (K20 – K26)

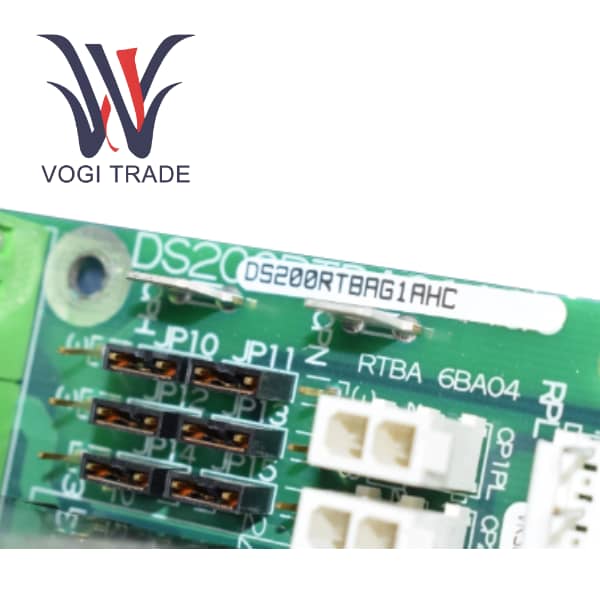

التكوين: قابل للتكوين عبر وصلات العبور (JP1 – JP15) لمصدر الطاقة وتوجيه الإشارة

التركيب: مثبت على اللوحة، ومثبت بمسامير للمواجهات

نظرة عامة على المنتج

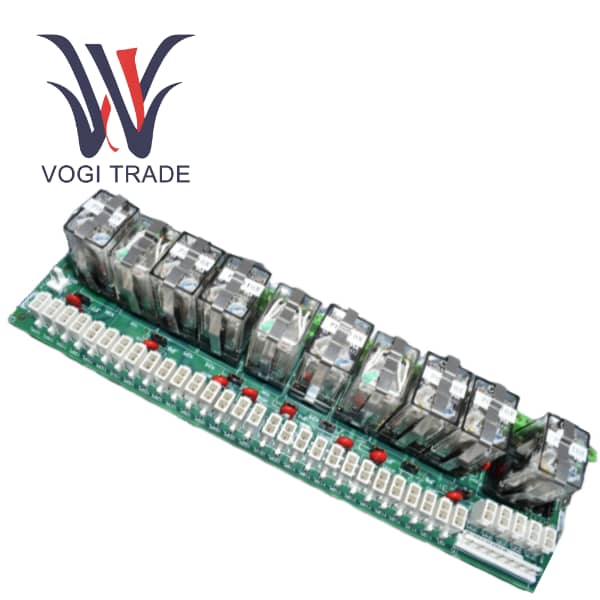

GE DS200RTBAG1AHC عبارة عن لوحة طرفية للترحيل عالية الأداء (RTBA) أطلقتها شركة جنرال إلكتريك. تم تصميم لوحة محطة الترحيل لتكون بمثابة لوحة توسيع اختيارية للاستخدام في المحركات الصناعية أو خزانات الإثارة. تدمج هذه اللوحة عشرة مرحلات ويمكن أن توفر تحكمًا مرنًا في الإشارة ووظائف توسيع الواجهة، مما يجعلها مناسبة لأنظمة التحكم والأتمتة الصناعية المعقدة.

تدعم لوحة Relay Terminal تكوينات مصدر طاقة التحكم المتعددة وتتمتع بتوافق وموثوقية ممتازين. تُستخدم هذه اللوحة على نطاق واسع في أنظمة القيادة والتحكم المختلفة لشركة GE، مما يعزز بشكل كبير منطق التحكم وقدرات الإخراج.

سمات

مرونة عالية في التكوين

يمكن تشغيل ملف الترحيل بواسطة لوحة داخلية (لوحة LTB) أو مصدر طاقة خارجي، مما يوفر نطاقًا واسعًا من خيارات التصميم.

يمكن تكييف لوحة محطة الترحيل مع منطق التحكم ومتطلبات مصدر الطاقة المختلفة من خلال إعدادات وصلة المرور متعددة المستويات (JP1-JP15).

أداء قوي وموثوق

تم تجهيز جميع وحدات الإدخال / الإخراج للمرحل بحماية من أكسيد المعدن (MOV) لمقاومة عابري الجهد وضمان عمر الخدمة

تم تجهيز كل مجموعة من المرحلات بمصباح مؤشر حالة LED متكامل، مما يسهل الكشف السريع عن الأخطاء البصرية وصيانتها.

تصميم وحدات يبسط الصيانة

يعتمد المرحل المستقل تصميم التوصيل والسحب، مما يسمح بالاستبدال السريع دون الحاجة إلى تغيير لوحة الدائرة بأكملها، مما يقلل من وقت التوقف عن العمل إلى أقصى حد.

تعمل الأرقام الطرفية الواضحة والأوصاف التفصيلية للموصل على تبسيط عمليات توصيل الأسلاك وتصحيح الأخطاء واستكشاف الأخطاء وإصلاحها.

التوافق التجريبي

تم تصميم DS200RTBAG1AHC خصيصًا للتكامل السلس مع أنظمة القيادة والتحكم الصناعية لشركة GE.

يتم توفير إصدارات جهد ملف متعددة (DC 110V/24V، AC 115V) لتلبية متطلبات التطبيق المحددة.

تعزيز الأمن

تم تصميم GE Relay Terminal Board بشكل صارم وفقًا لمعايير السلامة الصناعية. تعمل العلامات التحذيرية وإجراءات التشغيل الواضحة على منع مخاطر الصدمات الكهربائية وتلف المعدات أثناء التركيب والصيانة بشكل فعال.

نطاق التطبيق

يعتبر DS200RTBAG1AHC، بتعدد استخداماته، مناسبًا لمجموعة واسعة من تطبيقات التحكم الصناعي وإدارة الطاقة.

يتم تطبيقه كمحرك التردد المتغير (VFD) في التحكم في المحركات الصناعية ونظام القيادة في GE Mark V، وMark VI وأنظمة التشغيل الأخرى، مما يوفر مخرجات تحكم إضافية. يمكن لـ GE DS200RTBAG1A تشغيل/إيقاف المراوح المساعدة ومضخات المياه، أو عرض حالة المحرك (تشغيل، جاهز، خطأ) إلى PLC/HMI المركزي.

فيما يتعلق بالتحكم في الإثارة للمحركات/المولدات الكبيرة، فإنه يوفر وظائف التحكم الرئيسية والتشابك في نظام الإثارة، مثل تطبيق المجال المغناطيسي وقطع الاتصال.

أتمتة العمليات والتصنيع

في التحكم في نظام النقل، تتم إدارة العلاقة المتشابكة بين الناقلات المتعددة. يعتمد بدء وتوقف ناقل واحد على حالة تشغيل ناقل آخر.

الأتمتة الميكانيكية

تحقيق أقفال السلامة والتحكم (مثل حماية التحكم في الوصول ومراقبة ضغط التشحيم) على آلات الإنتاج مثل آلات القولبة بالحقن والمكابس ومعدات CNC.

يوفر DS200RTBAG1AHC تسلسلات تحكم متعددة المستويات ومراقبة الحالة لأنظمة الضخ أو الضغط المعقدة.

التعامل مع المواد والصناعات الثقيلة

في التحكم في الرافعات والرافعات، فإنه يدير وظائف التحكم مثل الرفع والحركة اليسرى واليمنى ومفاتيح حدود الأمان.

يتم تطبيقه في نظام قيادة الناقل ذو الموثوقية العالية لناقلات المناجم لتحقيق مراقبة إنذار بدء التشغيل، التحكم في الكبح ونظام سلامة سحب الحبل.

توليد وتوزيع الطاقة

يتم استخدام لوحة التحكم بالمولد، DS200RTBAG1AHC، لتسلسل الإنذار (بوق الإنذار، ضوء المؤشر) والتحكم في النظام المساعد.

يوفر مفتاح النقل التلقائي القابل للتكوين منطق التحكم للتبديل بين مصادر الطاقة الرئيسية والاحتياطية.

وظيفة التتابع التي توفر التحكم في قاطع الدائرة ومؤشر الحالة في التحكم في المفاتيح الكهربائية.

تكامل النظام وإدارة الواجهة

إن إشارة التحكم ذات الجهد المنخفض لـ PLC (مثل 24V DC) ودائرة التحكم في المصنع ذات الجهد العالي (مثل 115V AC) عبارة عن واجهة محولة لتحقيق تحويل مستوى الإشارة وعزلها.

يمكن توجيه إشارة التحكم المرسلة بواسطة وحدة تحكم واحدة من خلال هذه اللوحة لتنشيط دوائر مستقلة متعددة في وقت واحد (على سبيل المثال، يمكن لإشارة "خطأ" واحدة أن تؤدي إلى إطلاق إنذار، وضوء مؤشر، وإرسال إشارة إلى PLC) لتوسيع مخرج متعدد القنوات.
