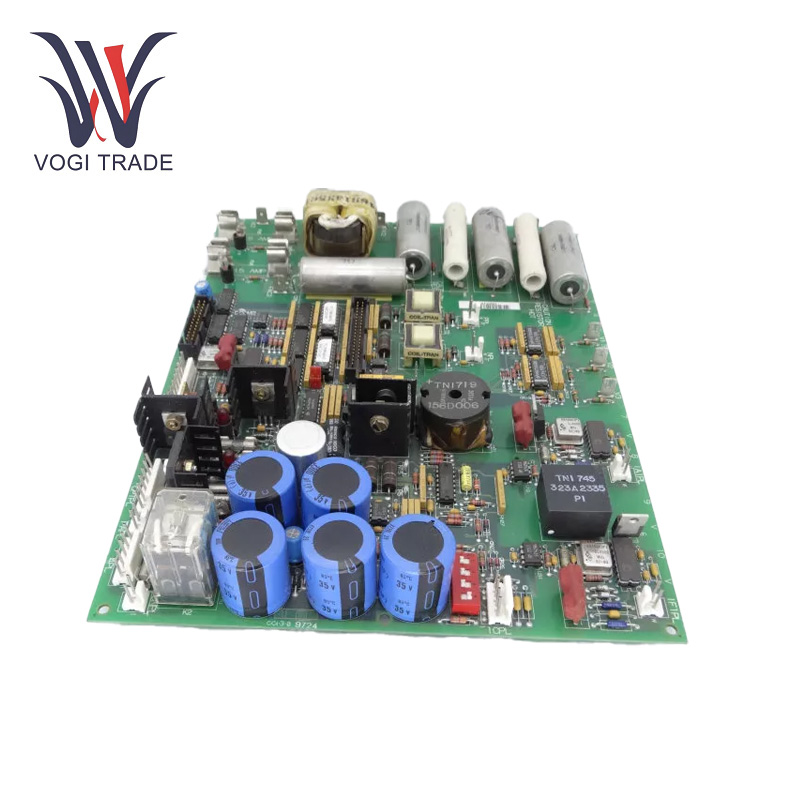

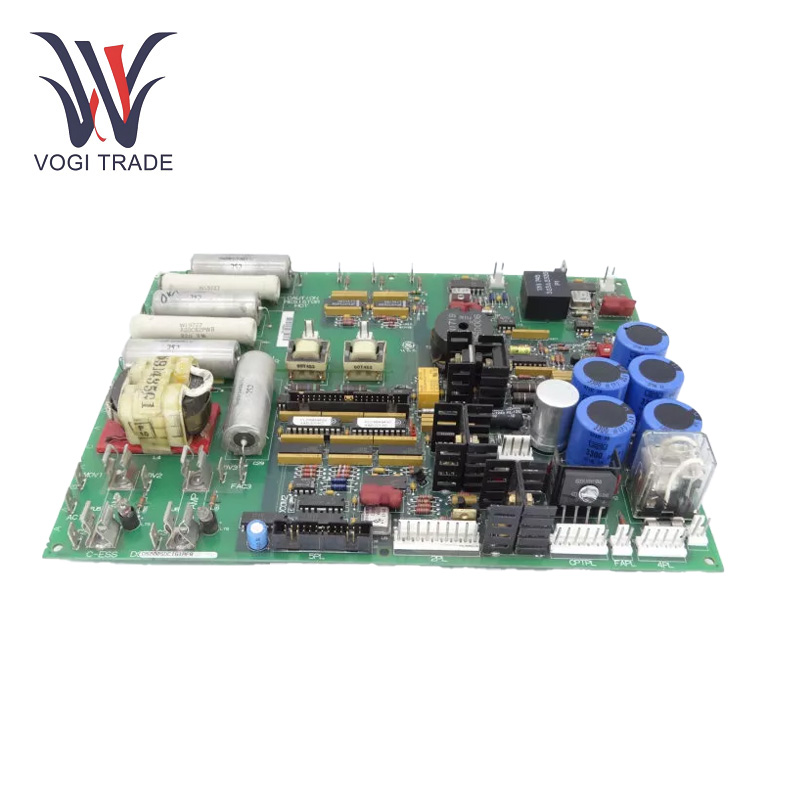

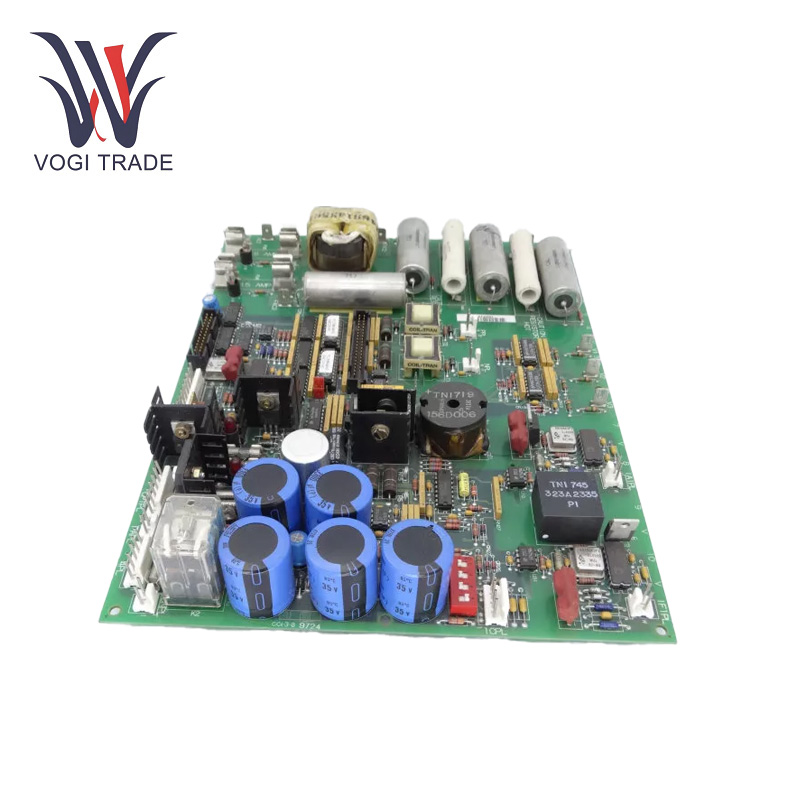

غي DS200SDCIG1AFB

المعلمة التقنية

جهد الإدخال: مدخل تيار متردد قياسي 230 فولت.

نطاق درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية.

نطاق درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية.

تيار الملف المؤازر: تيار الملف المؤازر يمكن اختياره بين 10 و120 مللي أمبير عبر وصلة العبور.

توزيع الطاقة الداخلية: تقوم وحدة توزيع الطاقة الداخلية بعزل وتغذية 125 فولت تيار مستمر لفصل مصادر الطاقة في كل وحدة تحكم، ويتم مراقبة كل وحدة تغذية داخلية عن طريق التشخيص، وتوجد مؤشرات LED بجوار كل مصهر.

الخصائص الوظيفية

إخراج المؤازرة وLVDT I/O:: GE DS200SDCIG1AFB عبارة عن لوحة طرفية للإدخال/الإخراج أحادية المؤازرة تدعم مخرجين مؤازرين وI/O لستة مستشعرات موضع LVDT، مما يسمح بالتحكم الدقيق ومراقبة المحركات المؤازرة وأجهزة استشعار الموضع للتحكم الدقيق في الحركة وتعليقات الموضع.

طوبولوجيا: في GE DS200SDCIG1AFB، يعد إدخال معدل النبض هو الإدخال المشترك لمعدل النبض النشط. يوجد مخرج نبض عالي السرعة يتوافق مع التدفق، والذي يمكنه قياس ومراقبة معدل تدفق الوسط بدقة، بما في ذلك العرض في الوقت الحقيقي.

تكوين الطائر: إنه يختار تيار الملف المؤازر بين 10 إلى 120 مللي أمبير حيث يمكنك ضبطه وفقًا لمتطلبات محرك المؤازرة للحفاظ على وظيفة نظام المؤازرة طبيعية وضمان الأداء الجيد.

التأريض والفصل: وظائف GE DS200SDCIG1AFB على متن الطائرة وفصل عالي التردد على الأرض، مثل TSVO، لذلك لا تتداخل الإشارة المستقرة والموثوقة.

تشخيص الخطأ

التشخيص الذاتي للنظام: قدرات محددة للتشخيص الذاتي واكتشاف الأخطاء. يمكن لـ GE DS200SDCIG1AFB مراقبة حالة تشغيل اللوحة والنظام بأكمله في الوقت الفعلي، واكتشاف الأخطاء في الوقت المناسب والإبلاغ عنها.  ومن خلال استخدام واجهة الإنسان والآلة أو برنامج التشخيص الخاص بالنظام، يمكن للمستخدمين رؤية معلومات الأخطاء ومطالبات الإنذار مباشرة.

عملية عادية: استخدم أدوات قياس احترافية (على سبيل المثال، مقياس رقمي متعدد، راسم الذبذبات، وما إلى ذلك) لقياس إشارات الإدخال والإخراج للوحة، ومقارنتها بالقيم العادية. إذا كانت الإشارة المقاسة بواسطة المعلمات بعيدة عن القيم الطبيعية، فهذا يعني إما أن هناك مشكلة في دائرة معالجة إشارة اللوحة أو في الأجهزة الخارجية المتصلة بها.

مجالات التطبيق

التحكم في توربينات الغاز: يعد GE DS200SDCIG1AFB أحد المكونات الرئيسية لنظام التحكم GE Speedtronic   ويستخدم بشكل شائع في أنظمة التحكم في توربينات الغاز. علاوة على ذلك، فهو مصمم لإدارة المحركات المؤازرة لتوربينات الغاز والتحقق من موضع وتدفق العديد من أجهزة الاستشعار من أجل الحفاظ على عمل توربينات الغاز بشكل صحيح وآمن.

الأتمتة الصناعية: يمكن استخدامه في خطوط إنتاج الأتمتة الصناعية للتحكم ومراقبة المحركات المؤازرة، وأجهزة استشعار الموضع، ومقاييس التدفق، وما إلى ذلك، لتحقيق التحكم الدقيق في الحركة ومراقبة العمليات، وتحسين مستوى الأتمتة وجودة الإنتاج لخطوط الإنتاج.

توليد الطاقة: يمكن استخدام GE DS200SDCIG1AFB في أنظمة التحكم للمولدات ومعدات توليد الطاقة الأخرى في محطات الطاقة لمراقبة حالة تشغيل المعدات والتحكم فيها، مما يضمن التشغيل المستقر لعملية توليد الطاقة وجودة توليد الطاقة.
