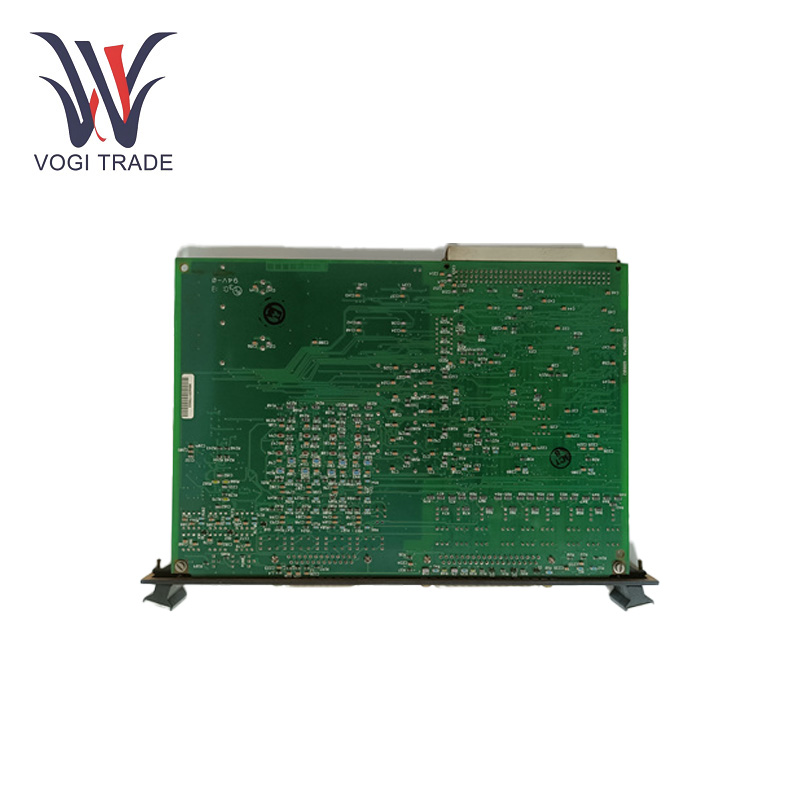

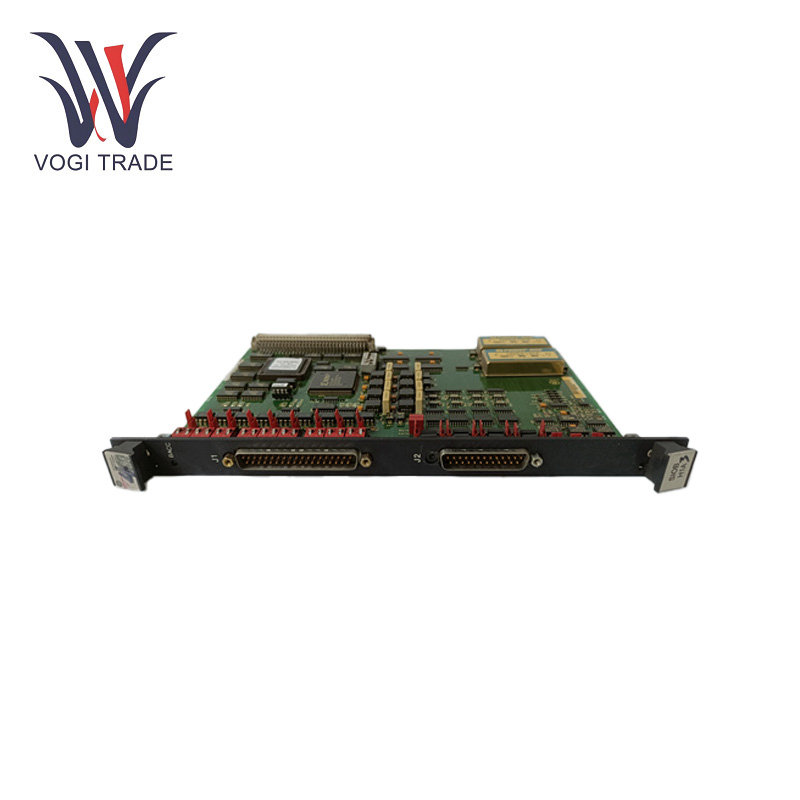

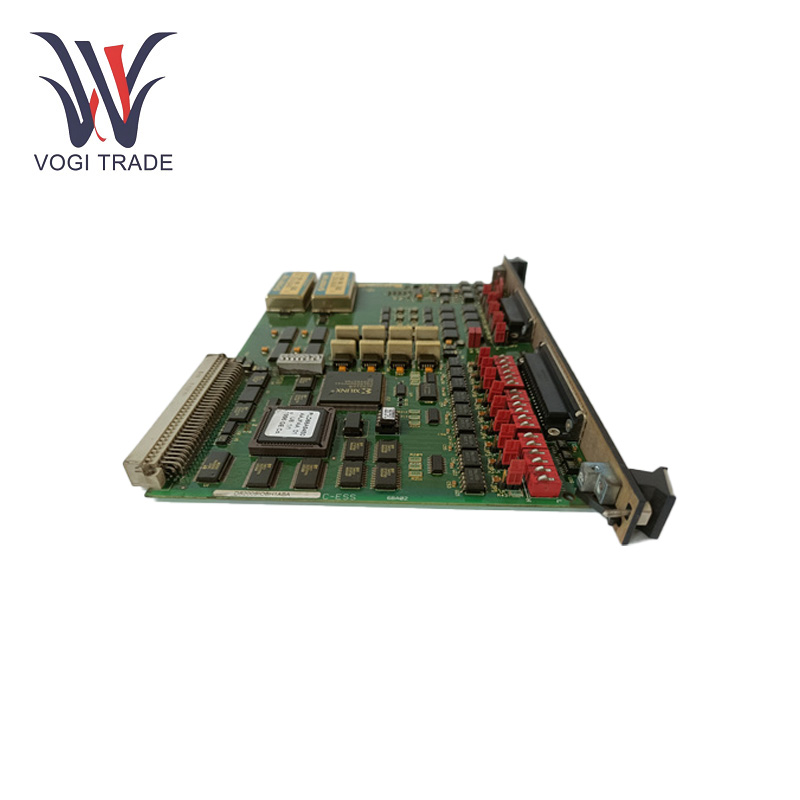

العلامة التجارية: GEالوصف: لوحة VME Stand I/Oالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنGE DS200SIOBH1ABA هي لوحة تحكم في الإدخال/الإخراج (I/O) مصممة للاستخدام مع أنظمة التحكم في التوربينات MARK V. إنه يسهل الاتصال بين نظام التحكم والأجهزة الخارجية ، ويتعامل مع المدخلات والمخرجات الرقمية والتناظرية.
| تصنيع |
GE |
| رقم النموذج |
DS200SIOBH1ABA |
| رقم الطلب |
DS200SIOBH1ABA |
| كتالوج |
مارك الخامس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
30 سم*30 سم*5 سم |
| بُعد التعبئة |
32 سم*32 سم*7 سم |
| وزن |
1.5 كجم |
تصنيف الجهد: يعمل عادة في 24 VDC.
نطاق درجة الحرارة: - 40 درجة مئوية إلى 85 درجة مئوية.
إشارات الإدخال/الإخراج: بالنسبة للمدخلات ، يمكنه التعامل مع الإشارات التناظرية في حدود 0 - 10 فولت DC و 4 - 20 Ma ، مع محول دقة عالية 12 - ضمان قياس دقيق ..
الموصلات: مزود بموصل 200 دبوس لتكامل النظام.
إعدادات: يتضمن 20 لاعبا و 3 كتل مفتاح ، كل منها يحتوي على 6 مفاتيح ، ويبلغ مجموعها 18 مفتاح.
مؤشرات التشخيص: ميزات مؤشر LED للكشف عن الأخطاء ، وتقديم ملاحظات مرئية على الحالة التشغيلية للوحة.
ميزات المنتج
الحصول على البيانات: GE DS200SIOBH1ABA قادر على الحصول على البيانات من أجهزة استشعار مختلفة. تم تصميمه بمحول عالي الدقة ، ويوفر القدرة على القراءة ومعالجة أنواع مختلفة من الإشارات بدقة ؛ يمكن أن تتلقى معلومات من المستشعر التناظري وأجهزة الاستشعار الرقمية.
الاتصالات: هذا جسر اتصال في نظام الأتمتة الصناعية. تتيح GE DS200SIOBH1aba نقل المعلومات التي تم التقاطها إلى أجزاء أخرى من نظام التحكم للمراقبة المركزية والتحكم فيها. مثال على ذلك سيكون في مصنع تصنيع واسع النطاق ، ويمكنه نقل البيانات المتعلقة بحالة الآلات إلى غرفة تحكم مركزية.
تحويل الإشارة ومعالجتها: المحول 12 بت لا يقيس الإشارات فحسب ، بل يقوم أيضًا بمعالجتها للاستخدام في نظام التحكم. Ge DS200SIOBH1aba قادر على ترجمة بيانات المستشعر البدائي في شكل يمكن فهمه واستخدامه من قبل وحدات التحكم الأخرى أو البرامج.
إخراج التحكم: يرسل الأوامر إلى المحركات والأجهزة الأخرى للتحكم الدقيق للعملية.
تثبيت
تصاعد: يمكن تركيب GE DS200SIOBH1ABA في مجموعة تثبيت رف VME ، ويتم تركيبها على موصل VME P1 ، في فتحة واحدة كاملة VME. تثبيت الرف: أثناء التثبيت ، تأكد من التخلص من التأثير الكهربائي بشكل صحيح.
BOard Jumper وإعداد التبديلs: يحتوي اللوحة على عشرين لاعبًا و 3 كتل مفتاح ؛ كل كتلة تحتوي على 6 مفاتيح. في بعض لاعبي القفز ، تم تعيينهم في الموضع الافتراضي في المصنع ، على الآخرين ، يمكنك التكوين وفقًا لمتطلبات التطبيق المحدد. عند استبدال اللوحة ، قم بتكوين لاعبي القفز على اللوحة الجديدة بحيث يعكسون اللوحة القديمة للحفاظ على الأداء.
اتصال الموصل: قم بتوصيل موصل PIN 40 بالمكون في النظام. يجب أن يكون الاتصال آمنًا وإلا ستكون هناك حالات لفقدان الإشارة أو اتصال متقطع.
نطاق التطبيق
الأتمتة الصناعية: يمكن استخدام GE DS200SIOBH1ABA في مصانع التصنيع للتحكم في خطوط الإنتاج ومراقبتها. لإعطائك مثالاً ، في مصنع تصنيع السيارات ، يمكنه مراقبة خطاب وموضع الأسلحة الآلية على خط التجميع لضمان إنتاج كل شيء بدقة وكفاءة.
التطبيق في توليد الطاقة: يمكن العثور على GE DS200SIOBH1ABA في أنظمة التحكم في الغاز والبخار وتوربينات الرياح. على وجه التحديد ، يمكنه الحصول على بيانات من أجهزة استشعار درجة الحرارة والضغط والسرعة الدورانية في التوربينات وإرسالها لمزيد من المعالجة بحيث تعمل التوربينات بأقصى قدر من الكفاءة والسلامة.
التحكم في العملية: في النباتات الكيميائية أو مصافي النفط ، تعمل كمراقبة والتحكم في العديد من العمليات. على سبيل المثال ، قد يتتبع معدل التدفق والتكوين الكيميائي للسوائل في خطوط الأنابيب ، واستخدام المعلومات ، وتغيير الصمامات والمضخات للحفاظ على ظروف العملية في النطاق الصحيح.
استكشاف الأخطاء وإصلاحها
قضايا السلطة: لا تشتعل اللوحة ، تأكد من التحقق من جودة PB والجهد الإدخال لتأكيد الجهد داخل نطاق التشغيل.
أخطاء معالجة الإشارة: في هذا الخطأ ، يمكن أن تكون معالجة الإشارة هي السبب ؛ تأكد من توصيل جميع الاتصالات بشكل صحيح. تحقق من اللوحة للحصول على شيء غير طبيعي ، حرق وما إلى ذلك.
فشل الاتصال: تأكد من توصيل جميع واجهات الاتصال وتكوينها بشكل صحيح. تأكد من أن الأجهزة المتصلة وظيفية ومتوافقة.
مؤشرات التشخيص: يمكن استخدام مؤشر LED لتحديد الخطأ. تحقق من وثائق الشركة المصنعة لمزيد من المعلومات فيما يتعلق بإشارات LED.
