العلامة التجارية: جي ايالوصف: بطاقة اتصالات LANالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 4مصطلح الدفع: تي / تيميناء الشحن: شيامنتعمل GE DS200SLCCG1AEE كواجهة اتصال مهمة وتكييف الإشارة بين وحدات المعالجة المركزية لنظام التحكم التوربيني وصمامات المؤازرة التي تنظم الوقود أو البخار أو آليات التشغيل الأخرى.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
DS200SLCCG1AEE |
| رقم الطلب |
DS200SLCCG1AEE |
| كتالوج |
مارك الخامس |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز النظام المنسق |
9031900090 |
| البعد |
24*16*4 سم |
| وزن |
0.8 كجم |
نظرة عامة على المنتج

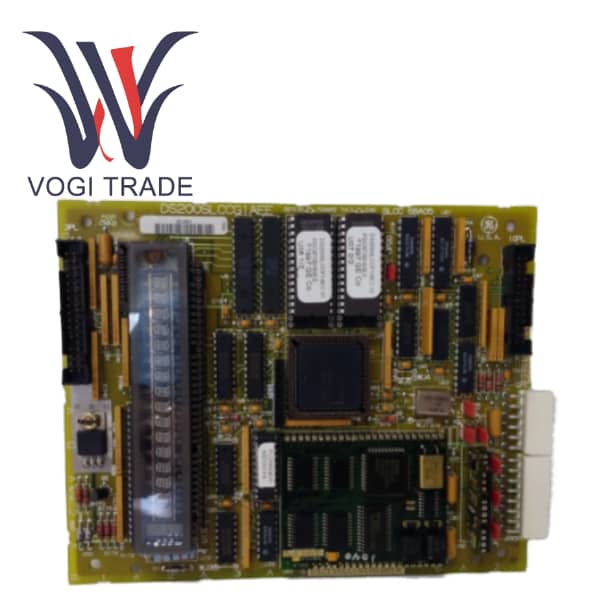

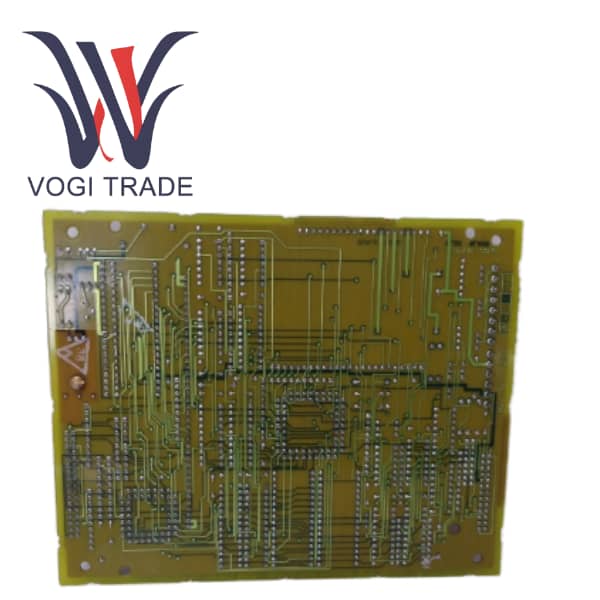

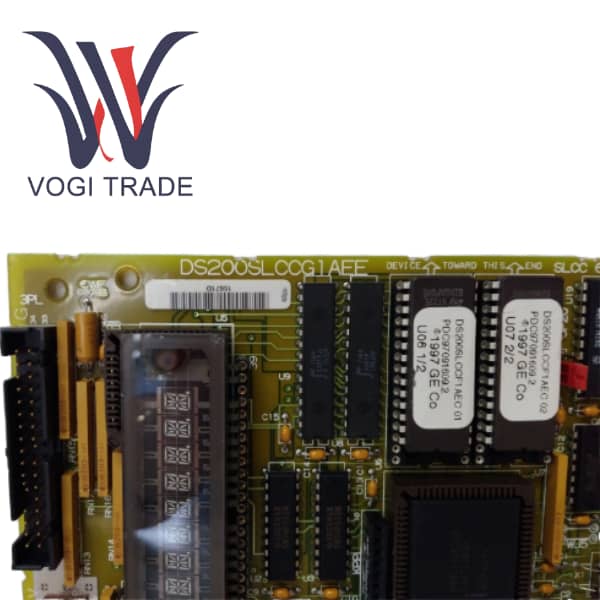

DS200SLCCG1AEE عبارة عن بطاقة واجهة تحكم مؤازرة تم تصنيعها بواسطة شركة General Electric (GE) لنظام التحكم في التوربينات Mark Vie. تعمل هذه البطاقة كواجهة رئيسية للاتصالات وتكييف الإشارة، حيث تربط وحدة المعالجة المركزية لنظام التحكم التوربيني بصمامات المؤازرة التي تنظم الوقود أو البخار أو آليات القيادة الأخرى. يهدف تصميم GE DS200SLCCG1AEE إلى ضمان التحكم الدقيق والموثوق وعالي السرعة المطلوب للتشغيل الآمن والفعال لتوربينات الغاز الصناعية والتوربينات البخارية.
وباعتبارها مكونًا أساسيًا في سلسلة SpeedTronic، تشتهر هذه البطاقة بمتانتها وموثوقيتها في بيئات توليد الطاقة القاسية. تكمن الوظيفة الأساسية لبطاقة واجهة التحكم المؤازرة في تحويل إشارات التحكم من معالج النظام إلى تعليمات لقيادة المؤازرة، مع توفير ردود الفعل الرئيسية ووظائف المراقبة.
ميزات المنتج
يدعم GE DS200SLCCG1AEE عادةً قنوات تحكم مؤازرة متعددة ويمكنه إدارة مشغلات متعددة في وقت واحد من خلال بطاقة واحدة.
يتم تكييف إخراج إشارة التحكم ذات المستوى المنخفض بواسطة المعالج الرئيسي وتحويلها إلى إشارة محرك عالية الطاقة مناسبة لتشغيل صمام المؤازرة. تقوم بطاقة التحكم المؤازرة أيضًا بمعالجة إشارات التغذية الراجعة (مثل تلك الصادرة من LVDT) لتحقيق التحكم في الحلقة المغلقة.
المراقبة المستمرة لحالة الدائرة المؤازرة والمعدات ذات الصلة في الموقع. يمكن لهذه الوحدة اكتشاف الأخطاء مثل فقدان الإشارة أو انحراف ردود الفعل أو مشاكل الأسلاك، ومنع تلف المعدات عن طريق إطلاق الإنذارات أو عمليات إيقاف التشغيل الوقائية.
تدعم وظيفة الاختبار المتكاملة الاختبار اليدوي لمخرجات المؤازرة ويمكنها محاكاة إشارات التغذية الراجعة، مما يمكّن الفنيين من التحقق من سلامة النظام دون تشغيل التوربين الفعلي.
في نظام تكوين التكرار الاحتياطي الساخن، يعمل بالتنسيق مع البطاقة المصاحبة لبناء بنية تحكم سلسة ومتسامحة مع الأخطاء. عندما تفشل البطاقة الأساسية، يمكن للبطاقة الاحتياطية أن تتولى المهمة بسلاسة لضمان التشغيل المستمر للتوربين.
تم تصميم التصميم القوي من الدرجة الصناعية خصيصًا للتعامل مع البيئة القاسية لمحطات الطاقة، وهو قادر على تحمل التحديات مثل تقلبات درجات الحرارة والضوضاء الكهربائية والاهتزازات.
مقارنة مع المنتجات المماثلة
ضمن النظام البيئي GE Mark Vie، تكون بطاقات الواجهة مخصصة لوظائف مختلفة. تسلط المقارنة مع أنواع البطاقات الشائعة الأخرى الضوء على الدور الفريد الذي تلعبه DS200SLCCG1AEE.
|
ميزة |
DS200SLCCG1AEE (بطاقة التحكم المؤازرة) |
بطاقة الإدخال/الإخراج للأغراض العامة (على سبيل المثال، DS200DMCBG1) |
بطاقة الاتصال (على سبيل المثال، DS200LDCKG1) |
|
الوظيفة الأساسية |
التحكم الدقيق في الصمامات والمحركات المؤازرة. |
التعامل مع إشارات الإدخال/الإخراج المنفصلة (التشغيل/الإيقاف) والتناظرية للمراقبة العامة. |
التعامل مع إشارات الإدخال/الإخراج المنفصلة (التشغيل/الإيقاف) والتناظرية للمراقبة العامة. |
|
التطبيقات الرئيسية |
التحكم في الوقود، تشغيل ريشة توجيه المدخل، تحديد موضع صمام البخار. |
مراقبة درجات الحرارة والضغوط وحالة المضخات والمراوح وما إلى ذلك. |
التواصل بين نظير إلى نظير، وتكامل شبكة المصانع. |
|
نوع الإشارة |
محرك تناظري عالي الدقة وإشارات ردود فعل LVDT. |
مختلط: منفصل (24/48 فولت تيار مستمر) وتناظري قياسي (4-20 مللي أمبير، 0-10 فولت). |
بروتوكولات البيانات التسلسلية عالية السرعة. |
|
الحرجية |
يؤثر بشكل مباشر على قوة التوربينات وسرعة الاستجابة؛ حرجة للغاية. |
يختلف من المراقبة غير الحرجة إلى أقفال السلامة الحرجة. |
أمر بالغ الأهمية لتنسيق النظام وسلامة البيانات. |
تطبيقات المنتج
تم تصميم بطاقة التحكم المؤازرة DS200SLCCG1AEE خصيصًا للتطبيقات الصناعية التالية وتلعب دورًا رئيسيًا فيها:
مجال توليد الطاقة
في محطات توليد الطاقة بتوربينات الغاز، يمكنك التحكم بدقة في تدفق الوقود في غرفة الاحتراق للحفاظ على احتراق مستقر والتعامل مع تغيرات الحمل.
في محطات توليد الطاقة بالتوربينات البخارية، يتم تنظيم صمام سحب البخار لتحقيق التحكم الدقيق في سرعة التوربين وإخراج الطاقة.
في محطة توليد الطاقة ذات الدورة المركبة، يتم التحكم في توربينات الغاز والتوربينات البخارية بشكل تعاوني لتحقيق التشغيل المنسق.
نظام القيادة الصناعية
يتم تطبيق بطاقة التحكم المؤازرة من GE على توربينات المحرك الميكانيكية الكبيرة وهي مناسبة لسيناريوهات مثل محطات الضاغط ومحطات الضخ في صناعة النفط والغاز التي تتطلب تشغيلًا بسرعة ثابتة تحت أحمال متغيرة.
يتم تطبيق نظام دفع السفن على السفن الحربية والسفن التجارية الكبيرة التي تعتمد أنظمة الدفع التوربينية.
