العلامة التجارية: جي ايالوصف: بطاقة اتصالات LANالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 4مصطلح الدفع: تي / تيميناء الشحن: شيامنتعمل GE DS200SLCCG3ADC كواجهة اتصال مهمة وتكييف الإشارة بين وحدات المعالجة المركزية لنظام التحكم التوربيني وصمامات المؤازرة التي تنظم الوقود أو البخار أو آليات التشغيل الأخرى.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
DS200SLCCG3ADC |
| رقم الطلب |
DS200SLCCG3ADC |
| كتالوج |
مارك في |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز النظام المنسق |
9031900090 |
| البعد |
24*16*4 سم |
| وزن |
0.8 كجم |
نظرة عامة على المنتج

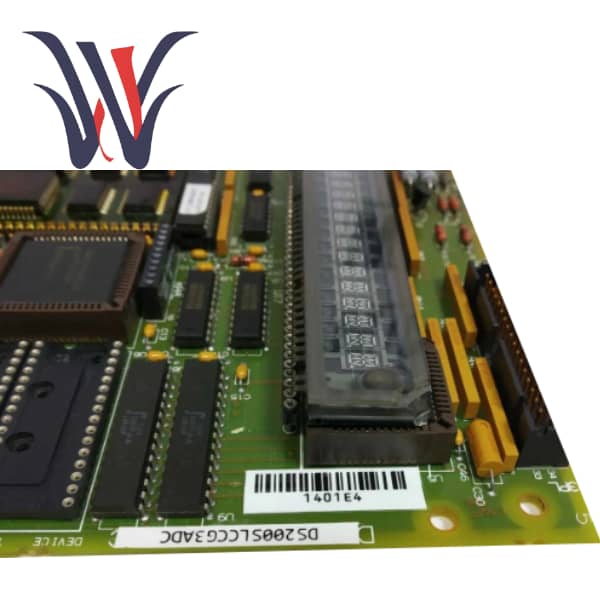

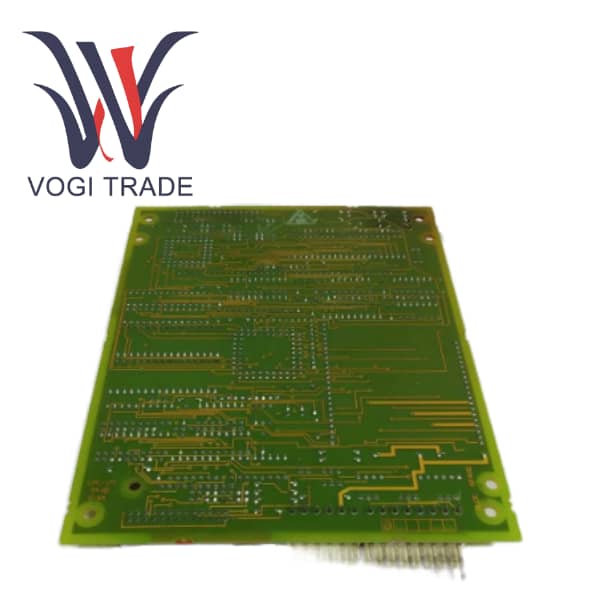

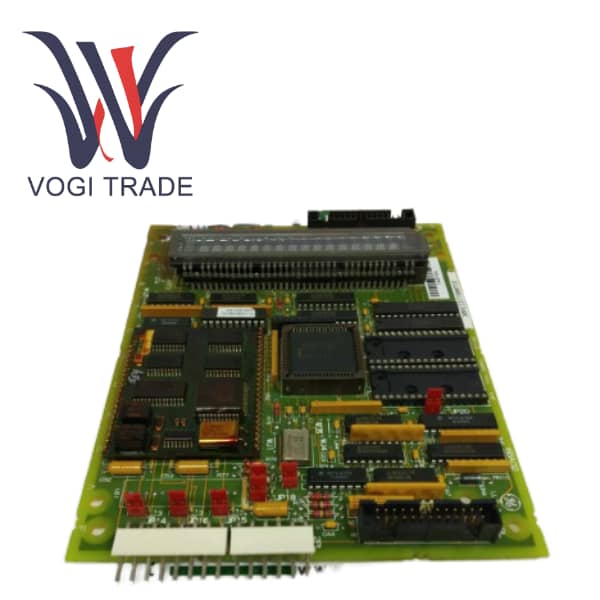

DS200SLCCG3ADC عبارة عن بطاقة واجهة تحكم مؤازرة تم تصنيعها بواسطة شركة جنرال إلكتريك (GE)، وتعمل كمكون رئيسي في نظام التحكم في التوربينات Mark Vie. تتولى هذه البطاقة وظيفة الواجهة الأساسية، المسؤولة عن إدارة نقل إشارة التحكم الدقيقة بين المعالج الرئيسي للنظام والصمامات المؤازرة، والتي تُستخدم لقيادة التحكم في الوقود، وتوجيه دوارات التوجيه، وآليات التوربينات الرئيسية الأخرى. يسلط شعار "ADC" الضوء على قدرة التحويل المحسنة من التناظري إلى الرقمي، وهو أمر بالغ الأهمية لمعالجة إشارات التغذية المرتدة بدقة.
كمنتج موثوق به في سلسلة Speedtronic، تم تصميم DS200SLCCG3ADC خصيصًا لتطبيقات توليد الطاقة المهمة، ويتميز بأداء عالٍ وتشغيل متسامح مع الأخطاء، مما يضمن التحكم المستقر والفعال في سرعة التوربينات والحمل.
الميزات والوظائف
قم بتوفير إشارات تحكم دقيقة للتحكم في واحد أو أكثر من صمامات المؤازرة لضمان تحديد موضع المشغل بدقة.
معالجة ردود الفعل المتقدمة: يمكن لدائرة ADC المدمجة تحويل إشارات ردود الفعل التناظرية (مثل تلك الصادرة من LVDT) إلى بيانات رقمية مطلوبة للتحكم في المعالج بدقة عالية، وبالتالي تحقيق تحكم صارم في الحلقة المغلقة.
قم بتنظيم الإدخال (إشارة التحكم) والإخراج (إشارة التغذية المرتدة) لتوفير القدرة على مكافحة الضوضاء ومنع الحلقات الأرضية المشتركة وارتفاع الجهد في البيئات الصناعية.
تقوم وظيفة التشخيص الشامل بمراقبة حالة تشغيل دائرة المؤازرة بشكل مستمر، بما في ذلك استمرارية الملف وفعالية إشارة التغذية الراجعة وحدود الشوط. يمكن لـ DS200SLCCG3ADC إصدار إنذار وتفعيل إجراءات الحماية عند اكتشاف خطأ.
تتيح وظيفة الاختبار اليدوي للمشغلين والفنيين اختبار مخرجات المؤازرة يدويًا ومحاكاة الملاحظات للتحقق من النظام واستكشاف الأخطاء وإصلاحها دون تشغيل التوربين.
تم تصميمه للتكوينات المتكررة (1/1 أو 1/2)، فهو يضمن أن النظام يتمتع بأعلى مستويات التوفر والموثوقية. إذا تعطلت البطاقة الأساسية، فيمكن للبطاقة الاحتياطية أن تتولى التحكم بسلاسة.
مقارنة مع المنتجات المماثلة
ضمن النظام البيئي GE Mark Vie، تكون بطاقات الواجهة مخصصة لوظائف مختلفة. تسلط المقارنة مع أنواع البطاقات الشائعة الأخرى الضوء على الدور الفريد الذي يلعبه DS200SLCCG3ADC.
| ميزة |
DS200SLCCG3ADC (بطاقة التحكم المؤازرة) |
بطاقة الإدخال/الإخراج للأغراض العامة (على سبيل المثال، DS200DMCBG1) |
بطاقة الاتصال (على سبيل المثال، DS200LDCKG1) |
| الوظيفة الأساسية |
التحكم الدقيق في الصمامات والمحركات المؤازرة. |
التعامل مع إشارات الإدخال/الإخراج المنفصلة (التشغيل/الإيقاف) والتناظرية للمراقبة العامة. |
التعامل مع إشارات الإدخال/الإخراج المنفصلة (التشغيل/الإيقاف) والتناظرية للمراقبة العامة. |
| التطبيقات الرئيسية |
التحكم في الوقود، تشغيل ريشة توجيه المدخل، تحديد موضع صمام البخار. |
مراقبة درجات الحرارة والضغوط وحالة المضخات والمراوح وما إلى ذلك. |
التواصل بين نظير إلى نظير، وتكامل شبكة المصانع. |
| نوع الإشارة |
محرك تناظري عالي الدقة وإشارات ردود فعل LVDT. |
مختلط: منفصل (24/48 فولت تيار مستمر) وتناظري قياسي (4-20 مللي أمبير، 0-10 فولت). |
بروتوكولات البيانات التسلسلية عالية السرعة. |
| الحرجية |
يؤثر بشكل مباشر على قوة التوربينات وسرعة الاستجابة؛ حرجة للغاية. |
يختلف من المراقبة غير الحرجة إلى أقفال السلامة الحرجة. |
أمر بالغ الأهمية لتنسيق النظام وسلامة البيانات. |
تطبيقات المنتج
تم تصميم بطاقة التحكم المؤازرة GE DS200SLCCG3ADC خصيصًا للتطبيقات الصناعية التالية وتلعب دورًا رئيسيًا فيها:
توليد الطاقة
في محطات توليد الطاقة بتوربينات الغاز، يتم التحكم بدقة في معدل تدفق الوقود الذي يدخل إلى غرفة الاحتراق للحفاظ على احتراق مستقر والتعامل مع تغيرات الحمل.
في محطة توليد الطاقة بالتوربينات البخارية، يتم التحكم في سرعة وإخراج الطاقة للتوربينات البخارية عن طريق ضبط صمام سحب البخار.
يعد DS200SLCCG3A أحد مكونات التحكم المنسق لتوربينات الغاز والتوربينات البخارية في محطات توليد الطاقة ذات الدورة المركبة.
محرك صناعي
يتم استخدام بطاقة واجهة التحكم المؤازرة من GE للتوربينات البخارية ذات المحرك الميكانيكي الكبيرة، مثل محطات الضاغط ومحطات الضخ في صناعة النفط والغاز، حيث يلزم التشغيل بسرعة ثابتة تحت أحمال متغيرة.
تُستخدم صناعة دفع السفن للقوات البحرية أو السفن التجارية الكبيرة التي تعتمد أنظمة الدفع بالتوربينات البخارية.
