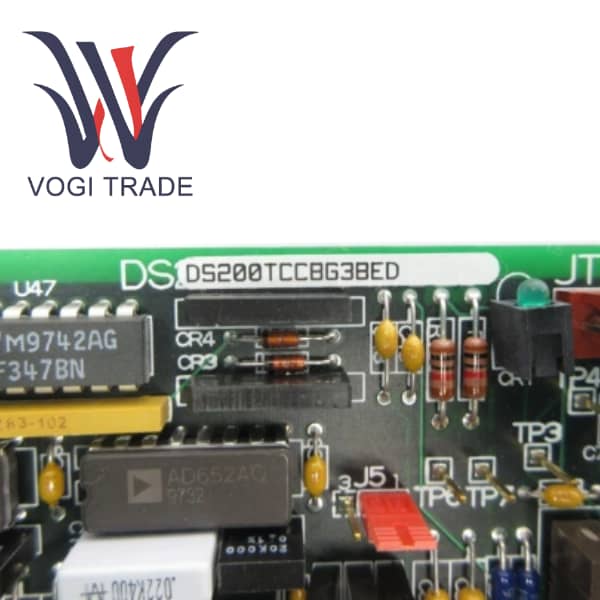

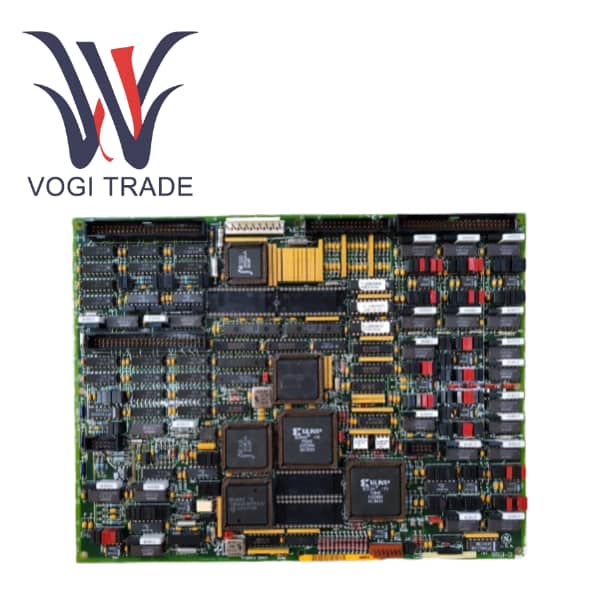

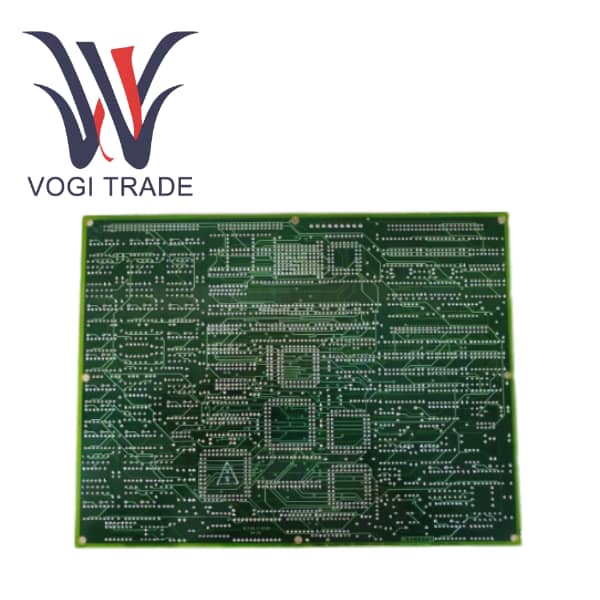

غي DS200TCCBG3BED

نظرة عامة على المنتج

DS200TCCBG3BED عبارة عن لوحة إدخال/إخراج تناظرية ممتدة عالمية (TCCB)، مصممة خصيصًا لنظام التحكم في توربينات الغاز GE Speedtronic Mark V LM. باعتبارها مكونًا أساسيًا للإدخال/الإخراج، يمكن أن تعمل TCCBG كوحدة توسيع لقياس وضبط ومعالجة مختلف الإشارات التناظرية الهامة التي لا تستطيع لوحة الإدخال/الإخراج التناظرية الرئيسية ذات الأغراض العامة (TCCA) التعامل معها. تتمثل الوظيفة الرئيسية لـ DS200TCCBG3B في توصيل إشارات نظام الطاقة عالية القيمة، مثل جهد المولد/الحافلة وتيار الخط، بالإضافة إلى مدخلات RTD وmA الأخرى. ولذلك، فمن الأهمية بمكان للمراقبة والتحكم الشامل لتوربينات الغاز.

تشير اللاحقة "G3BED" إلى إصدار أو طراز محدد للجهاز، مما يضمن توافقه وأدائه العالي في تكوين نظام Mark VLM المحدد. يعمل DS200TCCBG3BED كمركز للحصول على البيانات، حيث يقوم بتحويل الإشارات الأولية من الأجهزة الميدانية إلى بيانات رقمية دقيقة لاستخدامها بواسطة محرك الإدخال/الإخراج ومحرك التحكم الخاص بالنظام.

ميزات المنتج

توفر هذه اللوحة دوائر مخصصة لمعالجة إشارات الإدخال التناظرية 4-20 مللي أمبير و0-1 مللي أمبير ويمكنها إجراء معالجة إدخال ملي أمبير متعددة النطاق.

تتم قراءة هذه الإشارات من لوحة طرفية TBCB، ويتم تحويل التيار إلى انخفاض الجهد عبر مقاوم الحمل، وتتم معالجة الإشارات حتى يتمكن محرك الإدخال/الإخراج من إجراء القراءة الرقمية.

توفر مراقبة درجة حرارة RTD تيار الإثارة لـ RTD المتصل من خلال لوحة طرفية TBCB. يتم تحقيق قياس دقيق لدرجة الحرارة للمكونات الرئيسية عن طريق القياس الدقيق لتغيرات الجهد الناتجة عن اختلافات المقاومة.

تشتمل مراقبة جهد المولد والحافلة على قياس لوحة TCCB ومعالجة إشارات الجهد العالي من محولات الجهد (PTS)، والتي تستخدم لمراقبة جهد المولد والحافلة. وهذا أمر بالغ الأهمية للمزامنة وإدارة الطاقة.

قم بمعالجة الإشارات الصادرة من المحول الحالي (CT) لمراقبة تيار الخط. من خلال الجمع بين بيانات الجهد، يكون النظام قادرًا على حساب مؤشرات الطاقة في الوقت الفعلي.

يستخدم نظام الحوسبة إشارات PT وCT المعالجة لتحديد علاقات الطور وحساب معلمات نظام الطاقة الرئيسية، بما في ذلك: طاقة المولد (ميغاواط)، وعامل الطاقة (PF)، والطاقة التفاعلية (VAR).

يتم تحديد وظائف GE DS200TCCBG3BED بشكل أساسي من خلال وصلات الأجهزة، والتي تستخدم لتعيين معلمات نطاق مراقبة الجهد والتيار، وبالتالي القضاء على الحاجة إلى الاعتماد على البرامج لتحقيق وظائف السلامة والتحكم الهامة هذه.

مقارنة مع المنتجات المماثلة

داخل قلب Mark V LM ، تعمل لوحة TCCB جنبًا إلى جنب مع لوحة TCCA. توضح المقارنة أدوارهم المميزة:

نطاق الصناعة المعمول به

تم تصميم DS200TCCBG3BED حصريًا للتطبيقات الصناعية الثقيلة التي تتضمن توربينات الغاز والبخار من GE، بما في ذلك:

توليد الطاقة

تُستخدم محطات توليد الطاقة بتوربينات الغاز لمراقبة الطاقة الناتجة للمولدات بدقة ومزامنتها مع شبكة الطاقة.

تم تصميم DS200TCCBG3BED حصريًا للتطبيقات الصناعية الثقيلة التي تتضمن توربينات الغاز والبخار من GE، بما في ذلك:

وباعتباره مكونًا رئيسيًا للتحكم المنسق في توربينات الغاز وتوربينات البخار في محطات توليد الطاقة ذات الدورة المركبة، فإنه يمكنه تحسين الكفاءة الإجمالية لمحطة الطاقة وضمان امتثال الشبكة.

في صناعة النفط والغاز، والضواغط التي تعمل بالتوربينات ومحطات الضخ المستخدمة في خطوط الأنابيب، في هذه التطبيقات، تعد مراقبة قوة المحرك الكهربائي أمرًا بالغ الأهمية لاستقرار العملية وحمايتها.
