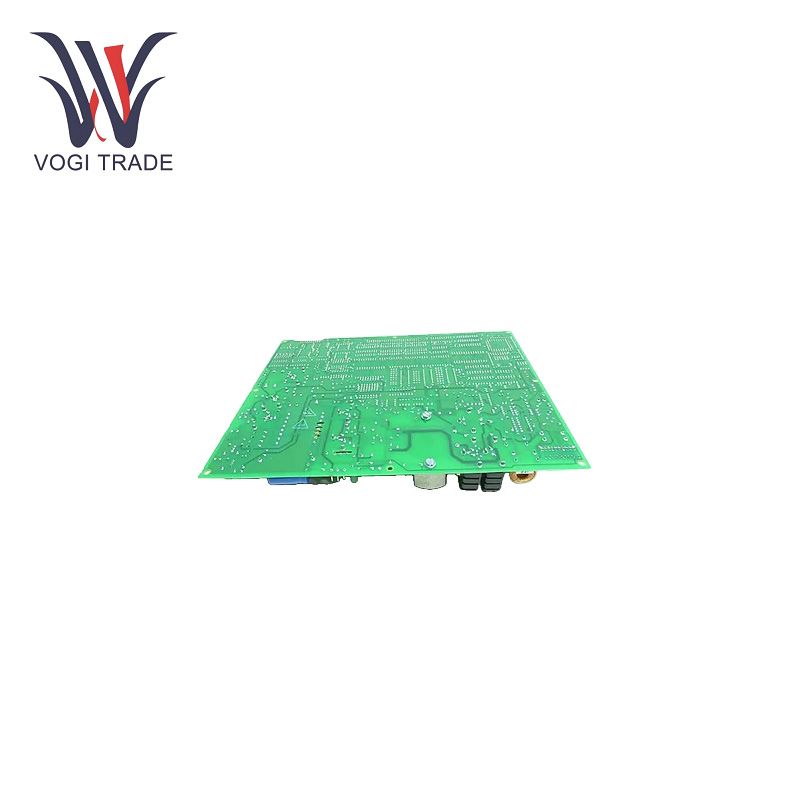

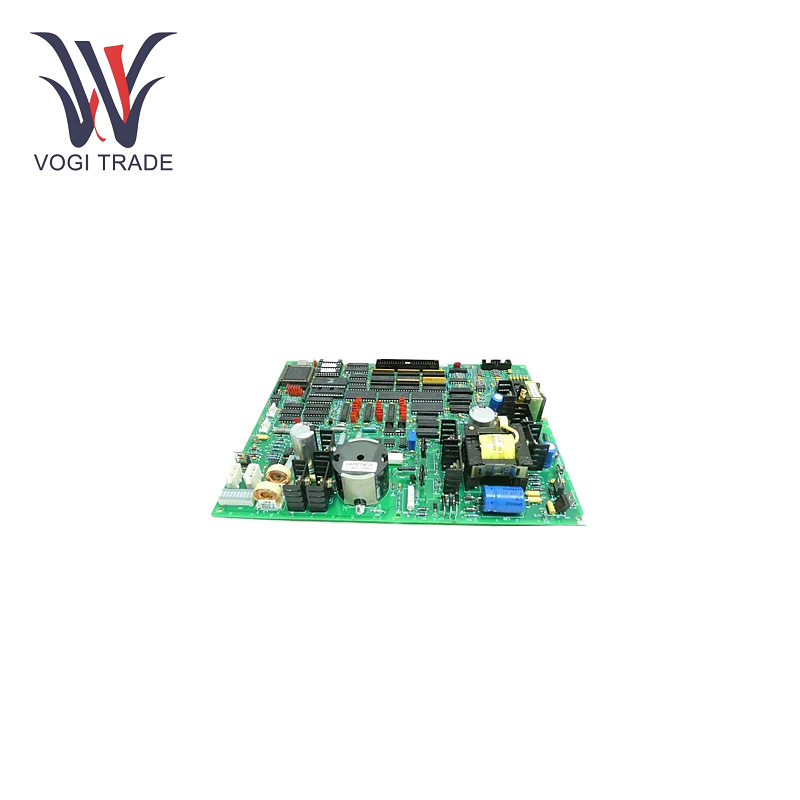

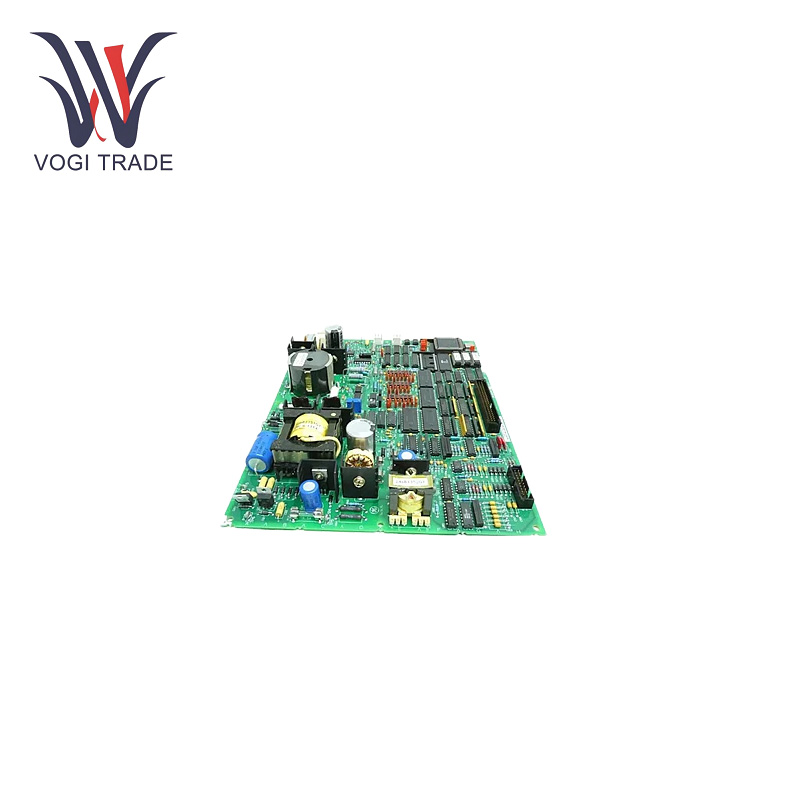

غي DS200TCEAG1BTF

المعلمات التقنية

المعالج الدقيق:80196 المعالجات الدقيقة

جهد إدخال الطاقة:100 فولت-240 فولت

نطاق درجة حرارة التشغيل:40 درجة مئوية إلى 85 درجة مئوية

الصمامات:3 الصمامات

الطائر:30 لاعبا

موصل حربة: 2

ذاكرة:هناك العديد من الذكريات الإضافية القابلة للبرمجة والمسح للقراءة فقط.

الدائرة:كشف اللهب TCEA، السرعة الزائدة لتوربينات TCEA، المزامنة التلقائية TCEA.

نظام:نظام التحكم في التوربينات Mark V

نوع إشارة الإخراج:السرعة الزائدة، كشف اللهب، إشارة الرحلة والرحلة، إلخ.

سمات

تكوين المعالجات الدقيقة ونظام التخزين:معالج دقيق 80196، مع قوة معالجة قوية، يمكن لـ GE DS200TCEAG1BTF تنفيذ الإشارات والبيانات المختلفة بسرعة وفعالية، وفقًا لفتحات وحدة الذاكرة للقراءة فقط القابلة للبرمجة والقابلة للمسح المتعددة، وتخزين البرامج الثابتة وتعليمات التشغيل بطريقة معيارية ومرنة يمكن أن تتكيف مع المتطلبات. لتطبيقات محددة، حتى تتمكن اللوحة الأم من العمل وفقًا لسيناريوهات التشغيل المختلفة.

معالجة الإشارات الشاملة:يمكن لـ GE DS200TCEAG1BTF معالجة إشارات السرعة الزائدة وإشارات رحلة الكشف عن اللهب بشكل منفصل. يراقب التوربين باستمرار سرعته وحالة اللهب أثناء التشغيل. بمجرد حدوث لهب غير طبيعي أو سرعة زائدة، يتم إرسال إشارة إنذار على الفور إلى التوربين أو نظام الحماية الخارجي، ويتم البدء في إجراءات التشابك الميكانيكي والحماية الكهربائية اللازمة لتحسين حماية السلامة الشاملة للأنظمة المجاورة للتوربينات.

فومع:توجد 3 صمامات على لوحة GE DS200TCEAG1BTF لحماية طفرات الجهد وتقلبات الجهد غير المنتظمة الأخرى وحماية المكونات الداخلية. بالإضافة إلى ذلك، تتيح 30 وصلة وصل و2 موصلات حربة مجموعة واسعة من خيارات التكوين. فهي توفر للمستخدمين طرقًا لتخصيص التوصيلات الكهربائية للوحة، أو ضبط وظائفها، أو حتى مزجها لتناسب احتياجاتهم الخاصة، مما يجعلها قابلة للتكيف بشكل كبير مع البيئات الصناعية المختلفة.

ترتيب الموصل المرن:موصل الطاقة للوحة TCEA J7 pd، وموصل الإشارة الأساسية للوحة JK TCEB P1، وموصل إشارة رحلة اللوحة JL TC TG، وموصل إشارة كشف اللهب للوحة JW TCEB، وموصل لوحة Ionet TC QC لسلسلة JX1 وJX2. تعمل اتصالات الاتصال هذه على تسهيل التكامل مع المكونات الأخرى في نظام التحكم في التوربينات.

نطاق التطبيق

صناعة توليد الطاقة:تقوم GE DS200TCEAG1BTF بمراقبة سرعة التوربينات وظروف اللهب في الوقت الفعلي أثناء توليد الطاقة. يمكنه حماية التوربين من ظروف السرعة الزائدة والاستجابة لإشارات الكشف عن اللهب للتخفيف من ظروف اللهب المحتملة قبل تصاعدها، وبالتالي ضمان التشغيل المستقر والآمن والمساعدة في تحسين الموثوقية العامة وكفاءة توليد الطاقة.

صناعة البتروكيماويات:تهدف GE DS200TCEAG1BTF إلى إبقاء التوربين الذي يقود هذه المعدات المهمة يعمل ضمن نطاق سرعة آمن واكتشاف أي علامات على وجود لهب غير طبيعي. ويساعد ذلك على منع حالات التوقف عن العمل المكلفة وحوادث السلامة التي يمكن أن يكون لها عواقب على الحياة أو الموت في البيئات التي تتعامل مع المواد الصناعية القابلة للاشتعال.

الصناعة البحرية:تعد لوحة السرعة الزائدة للطوارئ GE DS200TCEAG1BTF أمرًا ضروريًا للسفن التي تعمل بالغاز أو التوربينات البخارية. فهو يراقب سرعة التوربينات وحالة اللهب، ويحمي مصدر الطاقة للسفينة، ويضمن الإبحار السلس، ويحمي سلامة الطاقم والسفينة نفسها.
