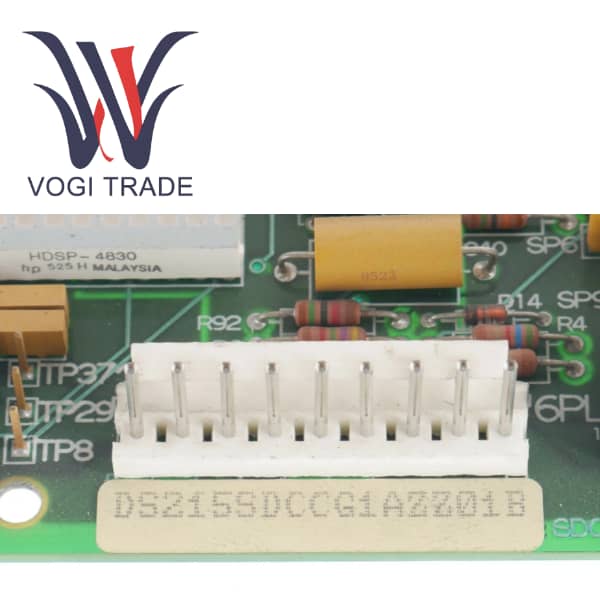

العلامة التجارية: جي ايالوصف: بطاقة التحكم في القيادةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 4مصطلح الدفع: تي / تيميناء الشحن: شيامنتعمل GE DS215SCCG1AZZ01B كوحدة الاستخبارات المركزية والتحكم الأساسي لأنظمة القيادة AC2000، وDC2000، وEX2000. يحدد "G1" في رقم الجزء الخاص به أنه الإصدار كامل الميزات ضمن عائلة SDCC، وهو مصمم لتطبيقات محرك الأقراص المعقدة التي تتطلب تنظيمًا عالي الأداء وقدرات إدخال/إخراج واسعة النطاق.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
DS215SDCCG1AZZ01B |
| رقم الطلب |
DS215SDCCG1AZZ01B |
| كتالوج |
مارك الخامس |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز النظام المنسق |
8473309000 |
| البعد |
14*14*8 سم |
| وزن |
0.6 كجم |
نظرة عامة على المنتج

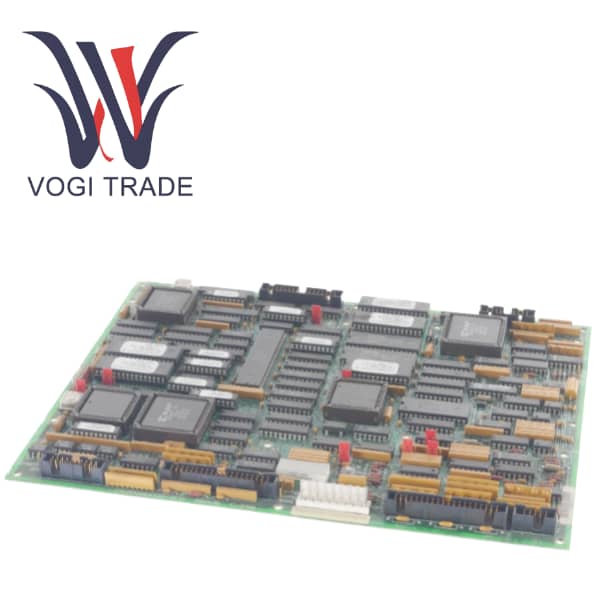

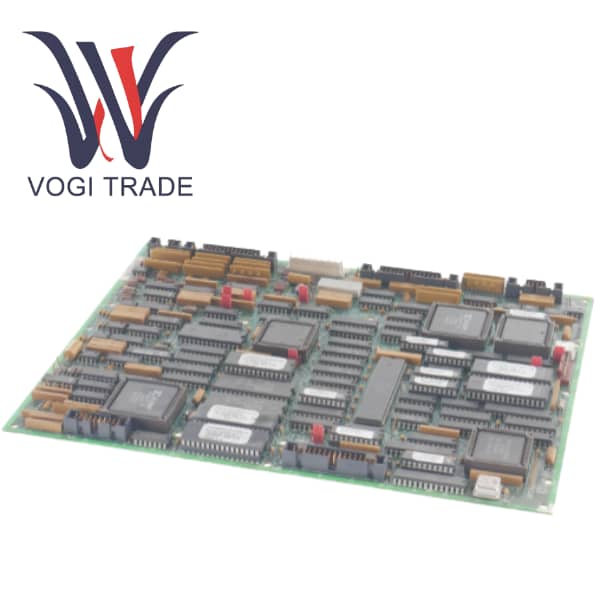

DS215SDCCG1AZZ01B عبارة عن بطاقة تحكم في القيادة (SDCC) تم إنتاجها بواسطة GE Motors & Industrial Systems لمحركات الأقراص الصناعية من سلسلة DIRECTO-MATIC 2000. تعمل بطاقة التحكم في محرك GE كوحدة تحكم مركزية ذكية ورئيسية لأنظمة القيادة AC2000، DC2000 وEX2000. يشير "G1" في رقم الجزء الخاص به إلى أنه الإصدار كامل الميزات من سلسلة SDCC، المصمم خصيصًا لتطبيقات محرك الأقراص المعقدة التي تتطلب تنظيمًا عالي الأداء وقدرات إدخال/إخراج غنية.
بصفته عقل النظام، يدمج SDCC ثلاثة معالجات دقيقة مخصصة لإدارة جميع جوانب تشغيل السائق، بدءًا من واجهات المستخدم المتقدمة وحلقات السرعة إلى خوارزميات التحكم في المحرك ذات المستوى المنخفض. يعد DS215SDCCG1AZZ01B مكونًا رئيسيًا يحول تعليمات التحكم إلى خرج طاقة محرك دقيق، مما يضمن التشغيل الفعال والموثوق في البيئات الصناعية القاسية.
وظيفة المنتج
يؤدي تقسيم العمل بين بنية المعالجات الثلاثة DCP وMCP وCMP إلى تحقيق سرعة استجابة عالية وتحكم مكثف حاسوبيًا، وبالتالي دعم الوظائف المتقدمة مثل التحكم الدقيق في الحركة وخوارزميات التحكم المعقدة في المحركات.
معالجة الإدخال/الإخراج الشاملة، يمكن أن تتفاعل بطاقة اللوحة مع إشارات مختلفة، بما في ذلك:
الإدخال/الإخراج الرقمي للأوامر (التشغيل، الركض) والحالة.
مدخلات/مخرجات تناظرية للإشارة إلى السرعة والتغذية المرتدة (مقياس سرعة الدوران) وإخراج الأداة.
ردود فعل التشفير لتحديد الموقع الدقيق والتحكم في السرعة.
ردود فعل التشفير لتحديد الموقع الدقيق والتحكم في السرعة.
الاتصال التسلسلي للبرمجة والشبكات (RS-232, RS-422).
اتصال LAN متكامل، متصل ببطاقة SLCC من خلال موصل 3PL، وبالتالي تحقيق تكامل النظام والشبكات في بيئة التشغيل الآلي للمصنع.
تنعكس معالجة ردود الفعل المتقدمة في دعم أجهزة ردود الفعل المتعددة، بما في ذلك أجهزة قياس سرعة الدوران التناظرية وأجهزة التشفير التفاضلية أحادية الطرف (مع قنوات محددة على دبوس G1). يمكن تكوين دائرة ردود الفعل VCO لأنواع مختلفة من أجهزة الاستشعار.
التكوين المرن: يمكن تخصيص منطق التحكم والوظائف على نطاق واسع من خلال وصلات توصيل الأجهزة ومعلمات البرامج باستخدام أدوات التكوين المخصصة (ST2000، وGE Control System Toolbox، وLynxOS driver configurator).
تتيح وظائف الحماية والتشخيص القوية أن تكون مجهزة بمؤقت مراقبة الأجهزة ودائرة إعادة الضبط وضوء مؤشر LED، والتي يمكن أن توفر إشارة تفصيلية للخطأ وبالتالي القضاء على الأخطاء بسرعة.
مقارنة مع المنتجات المماثلة
تتم المقارنة الأساسية مع أرقام المجموعة الأخرى لبطاقة SDCC، وخاصة متغير G3.
| ميزة |
DS215SDCCG1AZZ01B (G1 - كامل المواصفات) |
DS200SDCCG3A_ (G3 - وظائف منخفضة) |
| تطبيق الهدف |
محركات الأقراص AC2000، DC2000، EX2000 |
محركات DC1000 |
| المعالج المحرك المشترك (CMP) |
الحاضر (TMS320C25 DSP) |
غائب |
| موصل 7PL |
موجود (لبطاقة SPC/SPCB) |
غير موجود |
| موصل 11PL |
الحاضر (مخرجات متر) |
غير موجود |
| محولات D/A |
يستخدم D/A 12 بت لـ DAC1/DAC2 و8 بت لـ MET3/MET4. |
يستخدم D/A 8 بت المعاد تعيينه لـ DAC1/DAC2؛ MET3/MET4 غير متوفر. |
| دعم التشفير |
الدعم الكامل، بما في ذلك قنوات التحديد وواجهة التشفير التسلسلي عبر SPC. |
دعم محدود للتشفير؛ قنوات العلامة وواجهة التشفير التسلسلي غير مدعومة. |
| قوة المعالجة |
عالية (DCP + MCP + CMP) |
قياسي (DCP + MCP فقط) |
