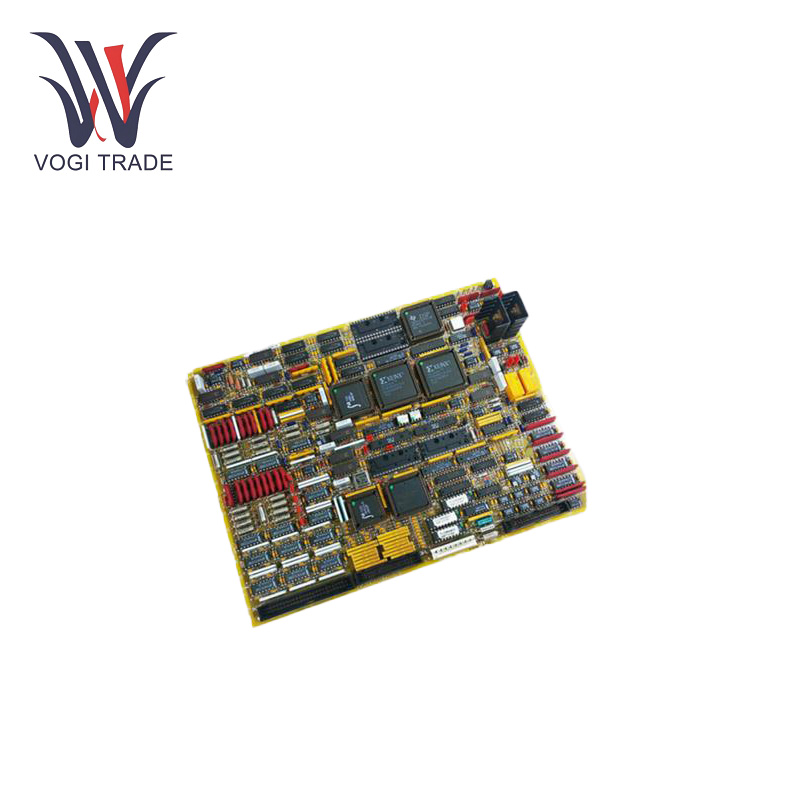

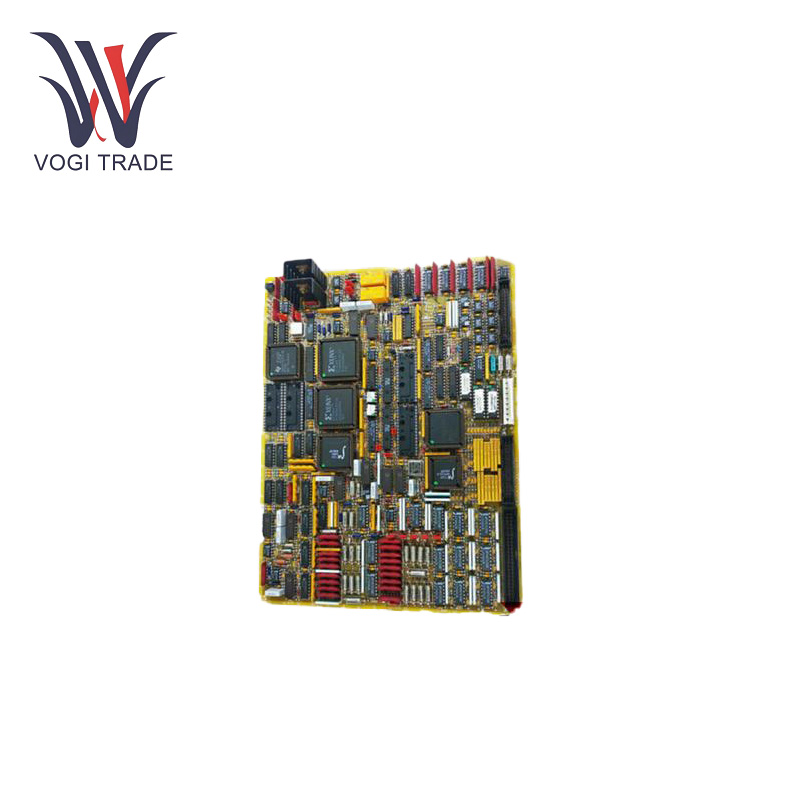

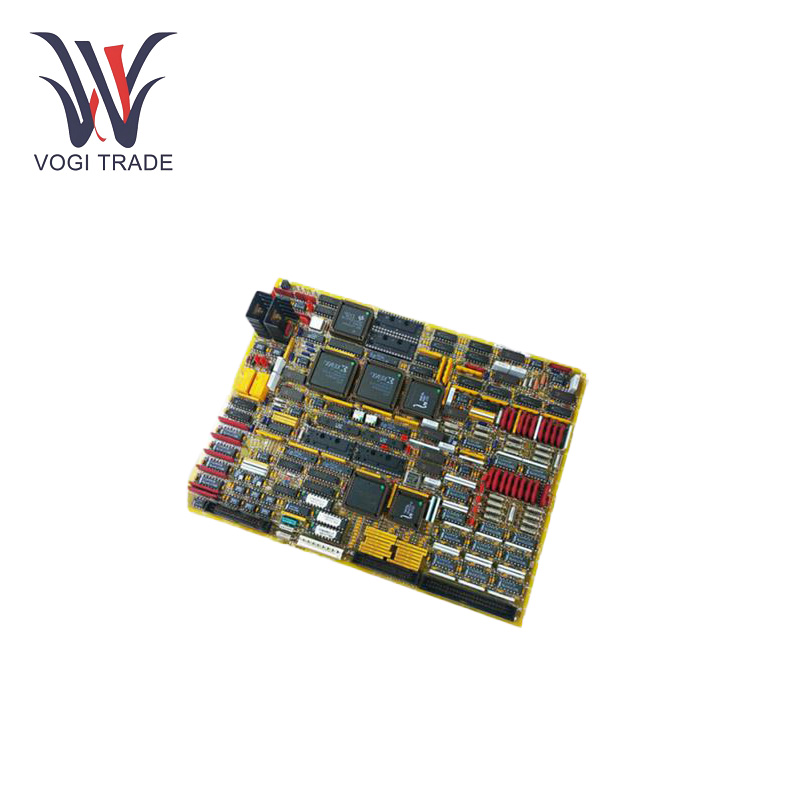

العلامة التجارية: جي ايالوصف: لوحة الإدخال/الإخراج التناظريةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنيتميز GE DS215TCQBG1BZZ01A بالتحكم في أداء التوربينات واكتشاف الأخطاء وتشخيصها والحصول على البيانات في الوقت الفعلي وبروتوكولات الاتصال المتعددة والسلامة والحماية وإدارة الإنذارات والتحكم عن بعد.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
DS215TCQBG1BZZ01A |
| رقم الطلب |
DS215TCQBG1BZZ01A |
| كتالوج |
- |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
14.8 سم * 9.5 سم * 3.5 سم |
| البعد التعبئة |
18 سم * 13 سم * 7 سم |
| وزن |
0.8 كجم |
معلمات التشغيل
جهد الإدخال:24 فولت تيار مستمر.
استهلاك الطاقة:20-30 واط.
التشغيلنطاق درجة الحرارة:-40 درجة مئوية إلى +85 درجة مئوية.
منافذ الاتصالات:رس-232، رس-485.
الإدخال/الإخراج التناظري:4-20 م .
ميزات المنتج
التحكم في أداء التوربينات:يقوم GE DS215TCQBG1BZZ01A بمراقبة وضبط سرعة التوربين والحمل والاهتزاز بشكل مستمر لضمان تشغيل التوربين بسلاسة وعلى مستويات آمنة.
اكتشاف الأخطاء وتشخيصها:يراقب بانتظام ظروف تشغيل نظام التوربينات، بما في ذلك الكشف عن الأخطاء مثل الضغط غير الطبيعي ودرجة الحرارة والسرعة واكتشاف الأخطاء الميكانيكية. عند اكتشاف خطأ، يوفر النظام تنبيهًا وملاحظات تشخيصية للمشغل.
الحصول على البيانات في الوقت الحقيقي:يقوم GE DS215TCQBG1BZZ01A بجمع البيانات في الوقت الفعلي من أجهزة استشعار متعددة، مما يوفر نظرة ثاقبة لأداء التوربينات ويبقي المشغل على علم بظروف النظام الحالية.
بروتوكولات الاتصال المتعددة:تتكامل هذه البروتوكولات مع البروتوكولات الأخرى بحيث يوفر بعضها تكامل الوحدة الوظيفية أو التحكم في الواجهة لتكامل ناقل النظام. يستخدم Mark VIe التكامل
السلامة والحماية:توفر بروتوكولات السلامة ضمانات في الوحدة لحماية التوربين من التآكل الناتج عن ظروف التشغيل التي تتجاوز عتبات السلامة. تم دمج ميزات السلامة، بما في ذلك قدرة التوربين على الانطلاق تلقائيًا أو الدخول في وضع الحماية عند الضرورة، ويتضمن GE DS215TCQBG1BZZ01A تعليقات في الوقت الفعلي حول مراقبة درجة الحرارة والضغط لمنع أي وحدة معالجة مركزية من ارتفاع درجة الحرارة أو حدوث خلل.
إدارة الإنذار:يمكن للنظام اكتشاف الأحداث غير الطبيعية أو معلمات التشغيل التي تقع خارج النطاق الطبيعي وإصدار إنذار حتى يتمكن المشغل من التحقيق واتخاذ الإجراء.
التحكم عن بعد:تتميز اللوحة بميزات التكرار، مما يزيد من الموثوقية مع تقليل احتمالية توقف النظام، مما يجعلها مناسبة للعمليات ذات المهام الحرجة في البيئات الصناعية القاسية.
تثبيت
نوع التركيب:يجب تركيب GE DS215TCQBG1BZZ01A على حامل قياسي مقاس 19 بوصة أو تركيبه بشكل صحيح في حاوية مثبتة على حامل. تأكد من ترك مساحة كافية حول اللوحة لتدوير الهواء والتبريد.
تركيب المجلس:بعد تركيب اللوحة، قم بتوصيل الخطوط لإشارات الإدخال والإخراج. يجب أن تأتي المدخلات الرقمية من مفاتيح الحد أو أجهزة الاستشعار، في حين يتم استخدام المخرجات للتحكم في المحركات والصمامات والمحركات.
اتصال الطاقة:يمكن للوحة استخدام مصدر طاقة 24 فولت تيار مستمر. قم بتوصيل أطراف الطاقة بمصدر الطاقة. يجب أن يكون جهد مصدر الطاقة ثابتًا ويجب ألا يتجاوز حدود الشركة المصنعة. تأكد من التأريض المناسب لتقليل احتمالية التداخل الكهربائي.
اتصال:يتم استخدام منفذ الاتصال RS-232 أو RS-485 الخاص باللوحة للتواصل مع أجهزة التحكم الأخرى والاتصال بشبكة النظام.
التكوين والمعايرة:بعد توصيل الأسلاك وتشغيلها، قم بتكوين اللوحة باستخدام برنامج التكوين ذي الصلة. قم بتكوين المعلمات مثل عتبات الإنذار وحدود التحكم ومعايرة المستشعر وفقًا لاحتياجات التشغيل لنظام التوربينات.
Tالتقييم والتحقق:قم بتوفير اللوحة واختبارها للتأكد من أنها تعمل بشكل صحيح. تأكد من توصيل جميع قنوات الإدخال/الإخراج بشكل صحيح وأن شبكة الاتصال تعمل بشكل صحيح. تحقق من أن حلقات التحكم وملاحظات المستشعر تعمل بشكل صحيح.
استكشاف الأخطاء وإصلاحها
لا يوجد انقطاع في الطاقة أو الاتصالات:اختبر جهد الإمداد لتشخيص المشكلة. تأكد من توصيل كافة كابلات الاتصال بشكل صحيح ومن تكوين معلمات الاتصال بشكل صحيح
تم تشغيل إنذار الخطأ:تحقق من رمز الخطأ ورسالة التنبيه. تنظيف وإعادة معايرة أجهزة الاستشعار إذا لزم الأمر. تأكد من تكوين معلمات التوربين بشكل صحيح وضمن حدود التشغيل.
تشغيل التوربينات غير منتظم:يمكن حل هذه المشكلة عن طريق إدخال برنامج التكوين والتحقق من ضبط عناصر التحكم بشكل صحيح وفقًا لمواصفات التوربين. التأكد من سلامة أجهزة الاستشعار وأجهزة الإدخال الأخرى. عندما يختفي الهيماتوكريت، يكون هذا في الغالب تدفقًا عكسيًا لتدفق الدم.
ارتفاع درجة الحرارة:تأكد من وجود تبريد وتدفق هواء كافيين في التركيب. راقب حمل التوربين وتأكد من أنه أقل من الحد المقابل. قم بتركيب معدات تبريد إضافية إذا لزم الأمر.
تدخل الإشارة:حماية الكابلات يجب أن يستخدم نقل الإشارة كبلات مزدوجة ملتوية والتأكد من فصلها عن كابلات الجهد العالي.
نطاق التطبيق
توليد الطاقة:يتم استخدام GE DS215TCQBG1BZZ01A بشكل رئيسي في محطات الطاقة، حيث يتحكم في توربينات الغاز والبخار والطاقة المائية ويوفر توليد طاقة متواصل وفعال للشبكة.
النفط والغاز:تم تصميم اللوحة خصيصًا لإدارة التوربينات المستخدمة في الضواغط والمضخات وغيرها من المعدات المهمة اللازمة لمعالجة وتكرير النفط والغاز في مجال النفط والغاز. ويستخدم على نطاق واسع في توليد الطاقة والضخ والضغط في الصناعات الكيميائية والبتروكيماوية.
التطبيقات البحرية:تستخدم السفن والمنصات البحرية المجهزة بالتوربينات البحرية أيضًا GE DS215TCQBG1BZZ01A. يوفر الأداء اللازم للتوربينات للدفع وتوليد الطاقة.
الأتمتة الصناعية والتصنيعية:غالبًا ما تُستخدم التوربينات في مواقع التصنيع الكبيرة لتشغيل المعدات مثل الضواغط والمولدات والمحرضات. تعمل GE DS215TCQBG1BZZ01A على تحسين أداء التوربينات وحماية المعدات.
التعدين وإنتاج الأسمنت عمليات التعدين ومصانع الأسمنت:تعتمد على التوربينات في مجموعة متنوعة من العمليات، بما في ذلك التكسير والطحن ونقل المواد. في هذه المناطق، تحتاج التوربينات إلى العمل بسلاسة وموثوقية، وهنا يأتي دور GE DS215TCQBG1BZZ01A.
