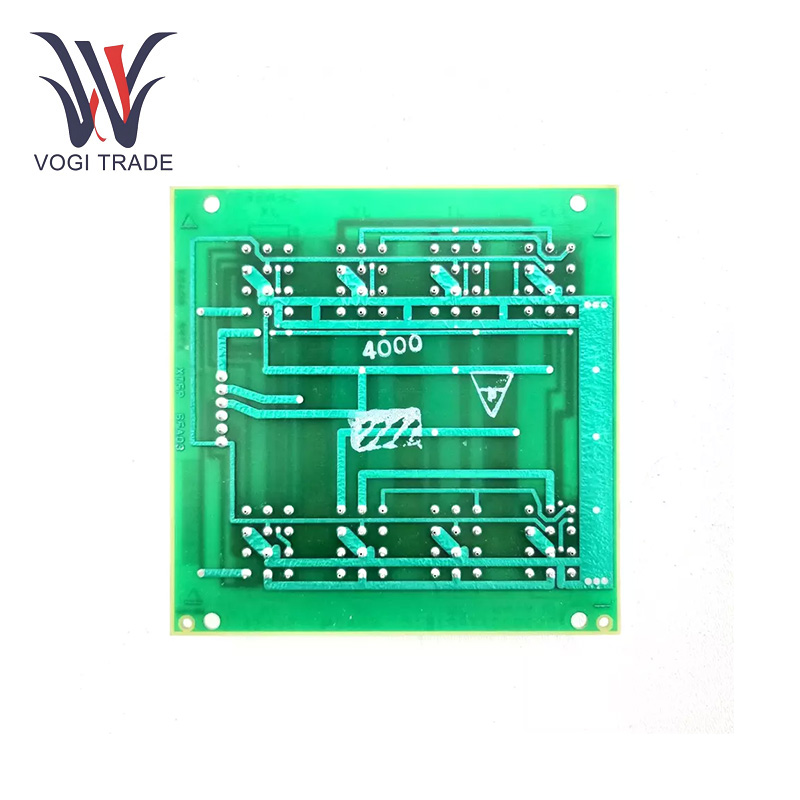

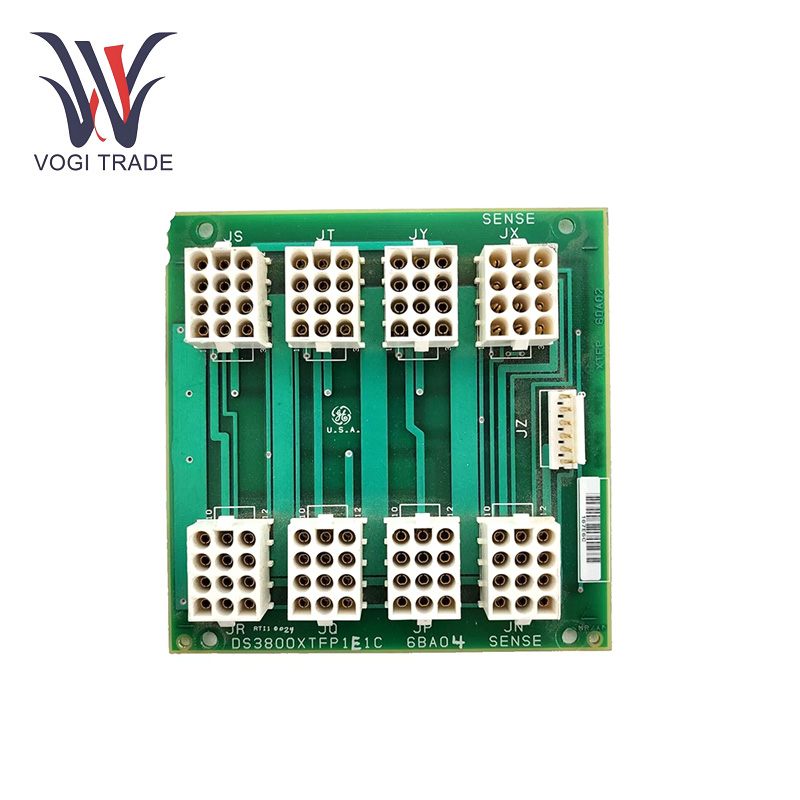

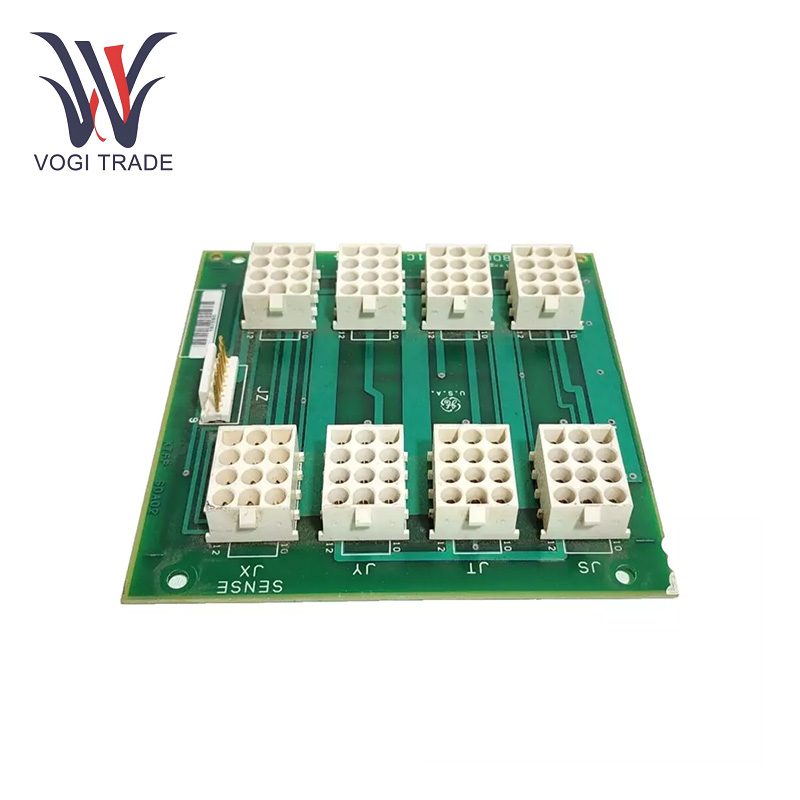

العلامة التجارية: GEالوصف: Thyristor Fan Out Boardالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 5مدة الدفع: T/T.ميناء الشحن: شنتشنGE DS3800XTFP1E1C هو لوحة من المعجبين بـ Thyristor المصممة. يلعب هذا المجلس دورًا مهمًا في توزيع وإدارة إشارات التحكم على الثايرستور داخل الأنظمة الصناعية ، وبالتالي تعزيز معالجة الإشارات والمساهمة في استقرار النظام العام والأداء.
| تصنيع |
GE |
| رقم النموذج |
DS3800XTFP1E1C |
| رقم الطلب |
DS3800XTFP1E1C |
| كتالوج |
مارك الرابع |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
30 سم*30 سم*8 سم |
| بُعد التعبئة |
32 سم*32 سم*10 سم |
| وزن |
1.2 كجم |
المعلمات التشغيل
جهد المدخلات: تعمل اللوحة مع جهد إدخال من 120/240V AC.
جهد الخرج: يوفر فولتية الإخراج من 5V DC و 3.3V DC.
تضخيم الإشارة وعزلها: مصمم لتضخيم وعزل إشارات التحكم منخفضة المستوى ، مما يتيح لها دفع ثايرستور عالي الطاقة وغيرها من الأجهزة الإلكترونية للطاقة.
نطاق درجة الحرارة: يمكن أن يتحمل نطاق درجة حرارة التشغيل من - 30 درجة مئوية إلى 55 درجة مئوية.
ميزات المنتج
السيطرة على ثايرستور: GE DS3800XTFP1E1C مسؤول عن تقديم إشارات التحكم المطلوبة لدفع العديد من الثايرستورات أو المقومات التي يتم التحكم فيها.
لوحة تبديل ثايرستور: يتم استخدام الثايرستور كمفاتيح إلكترونية في التطبيقات الصناعية ، ويضمن هذا المجلس وظائفها المناسبة. يتمثل أحد الاستخدامات الشائعة لـ PLC في أنظمة التحكم في المحرك للتحكم في توفير الطاقة إلى المحركات من خلال تبديل الثايرستور.
opto-isolation والحماية: يستخدم اللوحة سلسلة من Optocouplers بين إشارات التحكم والثايرستور الجانبية العالية. هذه العزلة ضرورية لمنع الأضرار التي لحقت دائرة التحكم من طفرات الجهد العالية أو الضوضاء الكهربائية الناتجة عن الثايرستور عند إجراءها. كما تم دمج مقاومات البوابة لتقييد كمية التدفق الحالي في أبواب الثايرستور ، مما يمنع الثايرستور من تلقي الكثير من التيار الذي قد يتسبب في خلل أو فشلهم.
وظيفة الدائرة snubber: GE DS3800XTFP1E1C لديه دوائر مع الثنائيات مع المكثفات. تعتبر دوائر Snubber هذه حاسمة للغاية عندما يتعلق الأمر بتوهين ارتفاع الجهد ومشاكل التداخل الكهرومغناطيسي. إنها جيدة في حماية الثايرستور ومكونات الماكينة من اضطرابات الجهد العابر ، وبالتالي الحفاظ على استقرار نظام التحكم الصناعي.
مساعدة في ضدl: تتيح لك اتصالات الثايرستور تقسيم الإشارة بشكل صحيح إلى إشارات متعددة تساعد في التحكم في ثايرستورات متعددة أفضل.
التحكم المنطقي: التحكم المنطقي يطبق الوظائف الأساسية مثل عناصر التحكم المتسلسلة والتوقيت لتمكين استراتيجيات التحكم المعقدة.
تثبيت
تصاعد ميكانيكي: كل حافة من اللوحة لديها زوج من الثقوب للتركيب الميكانيكي. يمكن إصلاح GE DS3800XTFP1E1C بشكل آمن داخل خزانة الرقابة الصناعية من خلال هذه الثقوب. أثناء التركيب ، من الضروري استخدام البراغي المناسبة ومواءمةها بأكبر قدر ممكن لتجنب الحركة غير المرغوب فيها أثناء التشغيل ، والاهتزاز ، وما إلى ذلك ، لأن لوحة فضفاضة قد تخلق مشكلات مع الاتصال.
الاتصالات الكهربائية: الاتصال الكهربائي بالمكونات المناسبة في النظام باستخدام الموصلات المقدمة. يحتوي المجلس على دبابيس مخصصة لإشارات الإدخال والإخراج. كتوضيح ، تنضم إشارات إدخال نظام التحكم إلى دبابيس الإدخال المحددة ، بينما تمر إشارات إخراج Thyristors عبر دبابيس الإخراج ذات الصلة. تأكد من أن جميع الاتصالات آمنة ، والأسلاك معزولة بشكل مناسب لمنع دوائر قصيرة أو تداخل الإشارة.
فحص التوافق: يجب فحص جميع مواصفات المكونات والواجهة للتكامل السلس.
نطاق التطبيق
التحكم في الغاز والبخار التوربينات: يتم استخدام GE DS3800XTFP1E1C ضمن أنظمة التحكم في الغاز والبخار للتوربينات للسيطرة على الثايرستور التي تحكم عملية توليد الطاقة. على سبيل المثال ، في محطة توليد الطاقة التوربينية الغازية ، فإنه ينظم ناتج الطاقة عن طريق توجيه تدفق التيار الكهربائي إلى مكونات مختلفة ، وضمان توليد الطاقة الفعال والمستقر.
السيطرة على المحرك الصناعي: يتم استخدام هذا اللوحة في تطبيقات التحكم في المحركات الصناعية ، كما هو الحال في مصانع التصنيع الكبيرة على نطاق واسع للتحكم في سرعة وعزم الدوران. يمكن أن يحقق ذلك من خلال التحكم في الثايرستور ، وضبط الجهد والتيار المقدم للمحركات ، مما يسمح بالتحكم الدقيق في تشغيل المحرك ، سواء كان محرك حزام النقل أو محرك مضخة صناعية ضخمة.
الأتمتة الصناعية: في أنظمة الأتمتة الصناعية العامة ، يمكن لـ GE DS3800XTFP1E1C التحكم في الطاقة وتنظيمها في عمليات مختلفة. في مصنع المعالجة الكيميائية ، على سبيل المثال ، يمكنه التحكم في إمدادات الطاقة إلى معدات المعالجة المختلفة ، مما يضمن التشغيل دون انقطاع للتفاعلات الكيميائية وعمليات معالجة المواد.
استكشاف الأخطاء وإصلاحها
مؤشرات LED: يتم دمج معظم وحدات GE DS3800XTFP1E1C مع مؤشرات LED. يمكن استخدام LEDs للتعليقات المرئية حول إشارة التحكم أو حالة اللوحة. لم يتم إضاءة مصابيح LED إذا لم يتم إضاءة LED عندما يجب أن يكون ، وهذا يعني أن مصدر الطاقة قد يكون سيئًا ، وأن المكون سيء على اللوحة ، أو أن الاتصال غير صحيح. الأول ، على سبيل المثال LED غير المضاءة التي تهدف إلى إظهار الطاقة ، قد تشير إلى وجود خطأ في أسلاك إدخال الطاقة أو صدع فتيل على اللوحة.
فقدان الإشارة أو التشغيل غير المنتظم: إذا كان هناك فقدان إشارة بين اللوحة والثايرستور أو الثايرستور لا يعملون باستمرار ، فقم أولاً بالتحقق من الاتصالات الكهربائية. يمكن أن ينتج فقدان الإشارة عن اتصالات فضفاضة.
