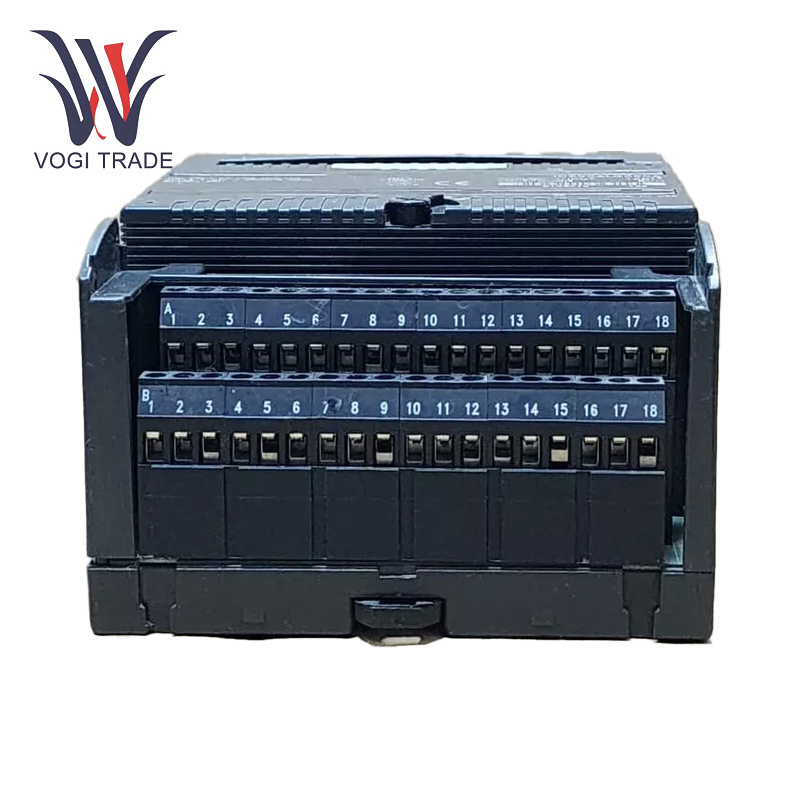

العلامة التجارية: جي ايالوصف: وحدة الإدخال التناظريةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 13مصطلح الدفع: تي / تيميناء الشحن: شنتشنمع 8 قنوات، تم تصميم GE IC200ALG260 لتشغيل المدخلات الحالية بدقة عالية، مما يعني أنه يمكن للمستخدمين جمع البيانات الحيوية من أجهزة الاستشعار التي تراقب درجة الحرارة والضغط والتدفق.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC200ALG260 |
| رقم الطلب |
IC200ALG260 |
| كتالوج |
فيرساماكس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
11 سم × 7 سم × 4.5 سم |
| البعد التعبئة |
13 سم × 9 سم × 7 سم |
| وزن |
0.8 كجم |
المعلمة التقنية
القنوات: 8 قنوات أحادية العضوية.
نطاق إدخال الجهد: -10VDC إلى +10VDC.
نطاق الإدخال الحالي: 4 مللي أمبير إلى 20 مللي أمبير.
دقة: 12 بت، 2.5 مللي فولت، 8 أعداد في وضع الجهد ثنائي القطب.
مقاومة الإدخال: 126 كيلو أوم في وضع الجهد، 200 أوم في الوضع الحالي.
دقة: ±0.3% من الحجم الكامل.
رفض الحديث المتبادل من قناة إلى أخرى: الحد الأدنى 30 ديسيبل.
معدل التحديث: 0.4 مللي ثانية.
وقت استجابة عامل تصفية الإدخال: 5.0 مللي ثانية.
الخصائص الوظيفية
قابلة للتبديل السريع: يمكن تبديل GE IC200ALG260 بسرعة، مما يسمح باستبدال الوحدات النمطية أو إضافتها دون إيقاف تشغيل النظام بأكمله، مما يؤدي إلى تحسين إمكانية صيانة النظام وإتاحته.
معدل التحديث السريع: مع معدل تحديث يبلغ 0.4 مللي ثانية، يتم التبديل على الفور استجابةً لتغيرات إشارة الإدخال، مما يضمن الحصول على البيانات ومعالجتها في الوقت المناسب.
مصدر الطاقة الداخلي:GE IC200ALG260 يعمل بدون مصدر طاقة خارجي، ويتم توفير الطاقة الداخلية له من خلال اللوحة الإلكترونية المعززة. ومع ذلك، في الوضع الحالي، قد تتطلب المدخلات المعزولة مصدر طاقة منفصلاً.
تشخيص الخطأ
تشخيص مؤشر LEDأختي: يتم تضمين مصباح LED داخلي للطاقة (INT PWR) ومصباح LED عادي (OK) في GE IC200ALG260 لاستكشاف الأخطاء وإصلاحها التشخيصية. يُظهر مؤشر INT PWR LED حالة الطاقة الداخلية لدائرة المجال التناظرية، بينما يشير مؤشر LED OK إلى حالة طاقة اللوحة الإلكترونية المعززة. إذا لم يضيء مؤشر LED المقابل أو كان الفلاش غير طبيعي، فمن المحتمل أن تكون المشكلة في مصدر الطاقة أو الوحدة معيبة.
وظيفة التشخيص الذاتي: يمكن لوظيفة التشخيص الذاتي المدمجة في GE IC200ALG260 أن تعمل بشكل مستمر لمراقبة حالة عمل الوحدة ومكوناتها، ويمكنها اكتشاف أخطاء مختلفة مثل النطاق المنخفض، والنطاق الزائد، والدائرة المفتوحة، وفقدان الطاقة، وغير ذلك -فشل الذاكرة المتقلبة. ستقوم الوحدة بالإبلاغ عن معلومات الخطأ من خلال نظام التشخيص عند حدوث الخطأ، ويمكن للمشغل عرض رمز الخطأ أو رسالة الإنذار لتحديد موقع المشكلة وحلها بسرعة.
معدات الاختبار الخارجية: استنادًا إلى رمز الخطأ وحالة الوحدة التي تقدمها هذه الوظيفة، من الممكن تضييق نطاق عمليات فحص الوحدة بسرعة للمقارنة بأداء الوحدة المتوقع. ولذلك، فإن التحقق من توفر وظيفة التشخيص المضمنة للوحدة الإلكترونية هو الطريقة الأكثر فعالية لتحديد أي مشكلات في الوحدة.
مجالات التطبيق
صناعة التصنيع: يمكن تطبيق GE IC200ALG260 في عمليات الإنتاج لقبول إشارات الإدخال التناظرية من أجهزة استشعار ومشغلات مختلفة، مثل أجهزة استشعار درجة الحرارة والضغط والتدفق، ويتم تحويل إشارات الإدخال إلى بيانات رقمية، والتي تُستخدم لمراقبة التحكم في مختلف المعلمات في عملية الإنتاج، مثل درجة الحرارة والضغط والتدفق والسرعة، وبالتالي ضمان جودة واستقرار إنتاج المنتج.
الصناعة الكيميائية والبتروكيماوية: يتم استخدامه فقط لاستقبال إشارات الإدخال التناظرية من المفاعلات إلى صهاريج التخزين والمعدات الأخرى المختلفة مثل مراقبة درجة الحرارة والضغط والمعلمات الأخرى والتحكم فيها في التفاعل الكيميائي والعملية، وبالتالي ضمان سلامة وكفاءة العملية.
صناعة الطاقة: يمكن تطبيق GE IC200ALG260 في صناعة الطاقة لقبول إشارات الإدخال التناظرية من المولدات والمحولات والأجهزة الأخرى، ويستخدم لمراقبة والتحكم في الجهد والتيار والطاقة والمعلمات الأخرى لنظام الطاقة، من أجل حماية استقرار تشغيل شبكة الكهرباء وجودة الطاقة.
