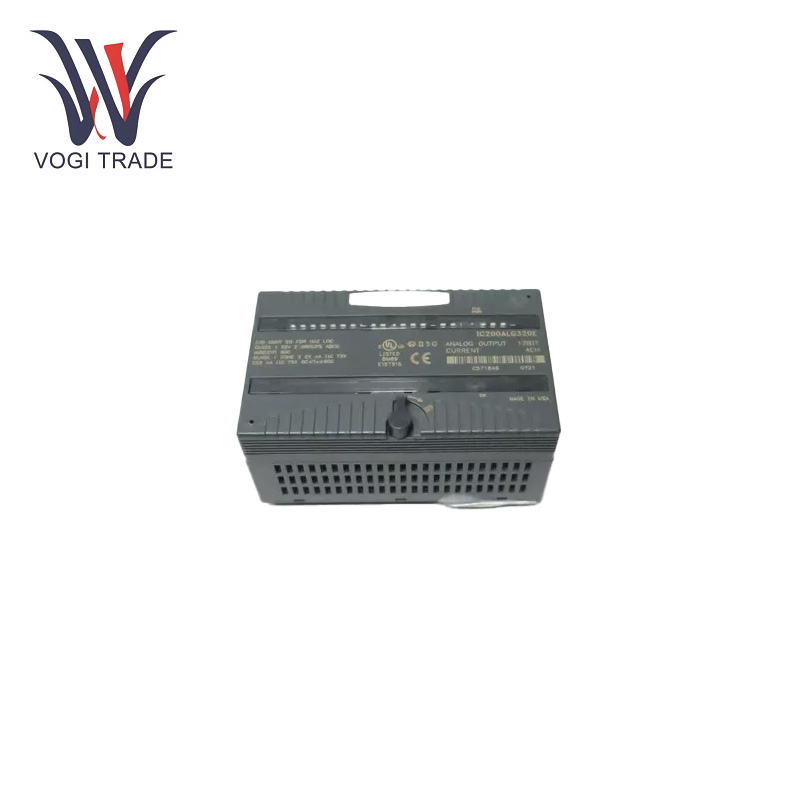

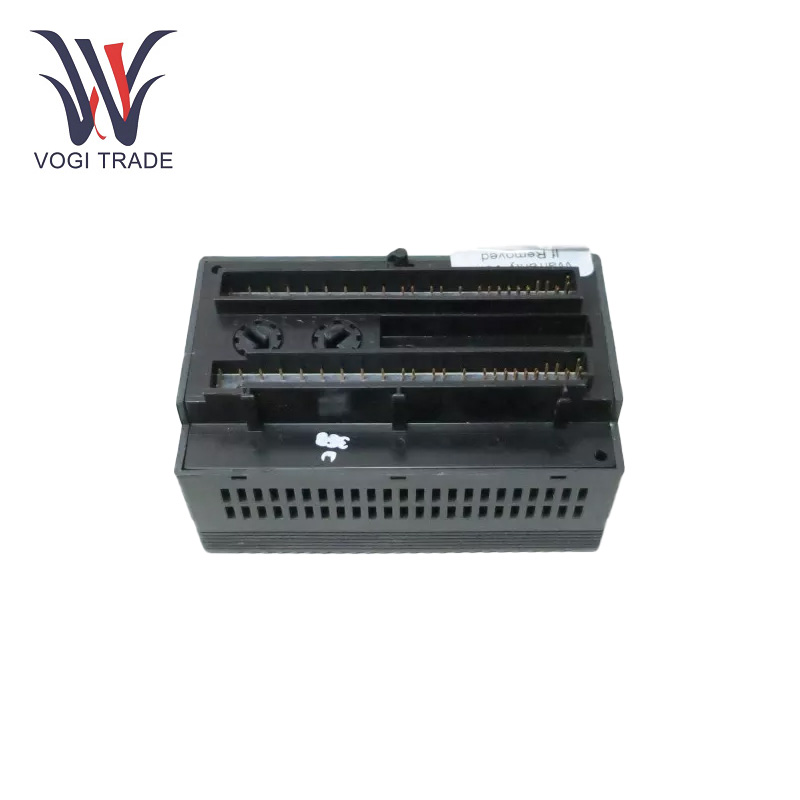

غي IC200ALG320

المعلمة التقنية

القنوات: 4 قنوات أحادية العضوية.

النطاق الحالي: 4 مللي أمبير إلى 20 مللي أمبير، مع قدرة طفيفة على المدى الزائد تبلغ حوالي 20.38 مللي أمبير لكل قناة.

دقة: 4μA، 8 التهم.

معدل التحديث: 0.3 مللي ثانية كحد أقصى.

مصدر الطاقة الخارجي: 18-30 فولت تيار مستمر.

استهلاك الطاقة: 160 مللي أمبير كحد أقصى.

عزل الجهد: 250 فولت تيار متردد مستمر، 1500 فولت تيار متردد لمدة دقيقة واحدة.

الخصائص الوظيفية

أداء عزل ممتاز: من خلال العزل بين مدخلات المستخدم والمنطق وأرضية الرف التي تبلغ 250 فولت تيار متردد مستمر و1500 فولت تيار متردد لمدة دقيقة واحدة، يمكن لـ GE IC200ALG320 عزل التداخل بين دوائر الإدخال والإخراج بشكل فعال وتحسين استقرار وموثوقية النظام بأكمله.

قدرة الإخراج فوق النطاق: هناك كمية صغيرة من التيار الزائد لكل قناة، يمكن إخراج حجم تيار يبلغ حوالي 20.38 مللي أمبير لتشغيل حمل الإخراج، لتوفير بعض متطلبات الحمل الخاصة لسعة المحرك الإضافية.

إخراج متعدد القنوات: يمكن لأربع قنوات إخراج تناظرية أحادية الطرف من GE IC200ALG320 إخراج إشارة تيار خرج 4 مللي أمبير إلى 20 مللي أمبير بدقة 4 ميكرو أمبير، مما يسمح بالتحكم المتزامن في العديد من الأجهزة التناظرية.

تشخيص الخطأ

تشخيص مؤشر LED: يمكن التأكد بسهولة من OK LED وFLD PWR LED، سواء كانت طاقة المجال وطاقة اللوحة الإلكترونية المعززة طبيعية. إذا لم يضيء مؤشر LED المقابل أو يومض بشكل غير طبيعي، فقد يشير ذلك إلى وجود مشكلة في مصدر الطاقة أو فشل GE IC200ALG320.

مراقبة المخرجات الحالية:احرص على مراقبة تيار الخرج لكل قناة بشكل منتظم. يكون تيار الخرج أكبر أو أصغر بكثير من المعتاد، أو يكون خرج الوحدة أقل استقرارًا بكثير من الحالة الأولية. قد يكون هذا بسبب وجود خطأ في دائرة القصر في دائرة إخراج الوحدة أو دائرة الحمل المرفقة.

أدوات التشخيص: هناك بعض أدوات التشخيص المضمنة في GE IC200ALG320 يمكنها إنشاء تقارير يمكن أن تؤدي إلى فقدان خطأ الطاقة من جانب المستخدم في الدائرة الميدانية. يمكن للمستخدم فقط تحليل التقارير التشخيصية لتحديد المشكلة وحلها بسرعة.

مجالات التطبيق

التحكم في العملية: يتم استخدامه على نطاق واسع في صناعات التحكم في العمليات، بما في ذلك الصناعات الكيميائية والبتروكيميائية والصيدلانية، لإنتاج إشارات التحكم في التيار التناظري لتنظيم فتحات الصمامات وسرعات المضخة وقوة تسخين السخان، وبالتالي تحقيق تحكم دقيق في معلمات العملية مثل درجة الحرارة والضغط والتدفق.

التحكم في الآلة:  يمكن استخدام GE IC200ALG320 في مجالات مثل تصنيع الأدوات الآلية، وآلات التعبئة والتغليف، وآلات النسيج، وما إلى ذلك، للتحكم في سرعة المحركات، وموضع الأسطوانات، وعزم دوران القوابض لتحقيق تحكم دقيق في حالة عمل الآلة وتحسين كفاءة الإنتاج وجودة المنتج.

أتمتة البناء: في أنظمة التشغيل الآلي للمباني، يمكن التحكم في فتح صمامات تكييف الهواء، وسرعة المراوح، وتدفق المياه لمضخات المياه لتحقيق تنظيم درجة الحرارة والرطوبة وجودة الهواء في الأماكن المغلقة، وتحسين الراحة وكفاءة الطاقة - المبنى.

الحصول على البيانات والأجهزة: يستخدم GE IC200ALG320 أيضًا في أنظمة الحصول على البيانات والأجهزة، حيث يقوم بتحويل الإشارة الرقمية إلى إشارة تيار تناظرية للإخراج إلى أجهزة القياس التناظرية، والمسجلات الأخرى أو أجهزة الحصول على البيانات، مما يتيح شكلاً مرئيًا للإنسان من الإشارة الرقمية للبيانات العرض والتسجيل والتحليل.
