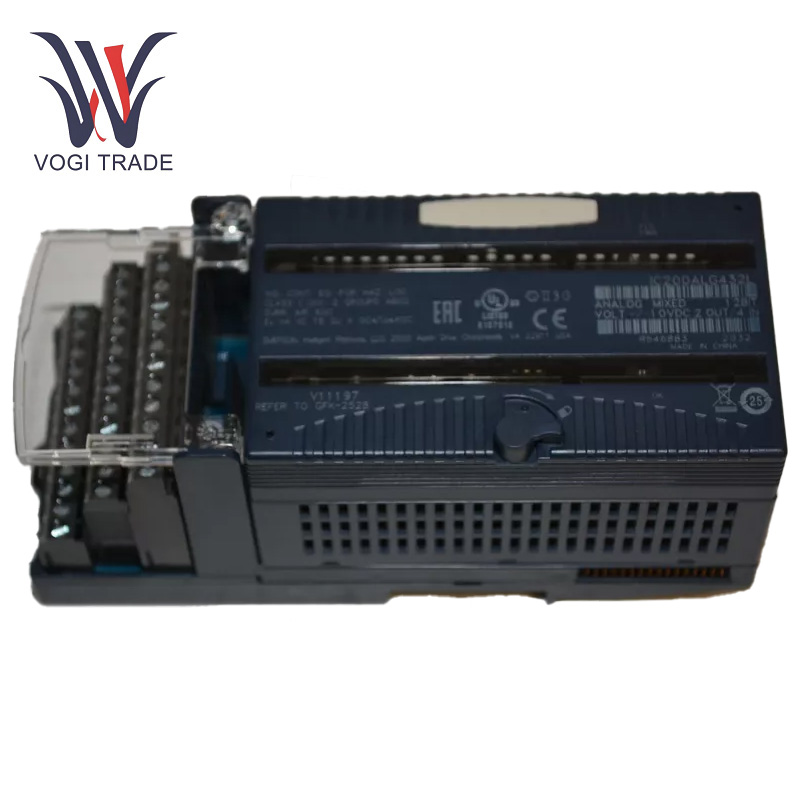

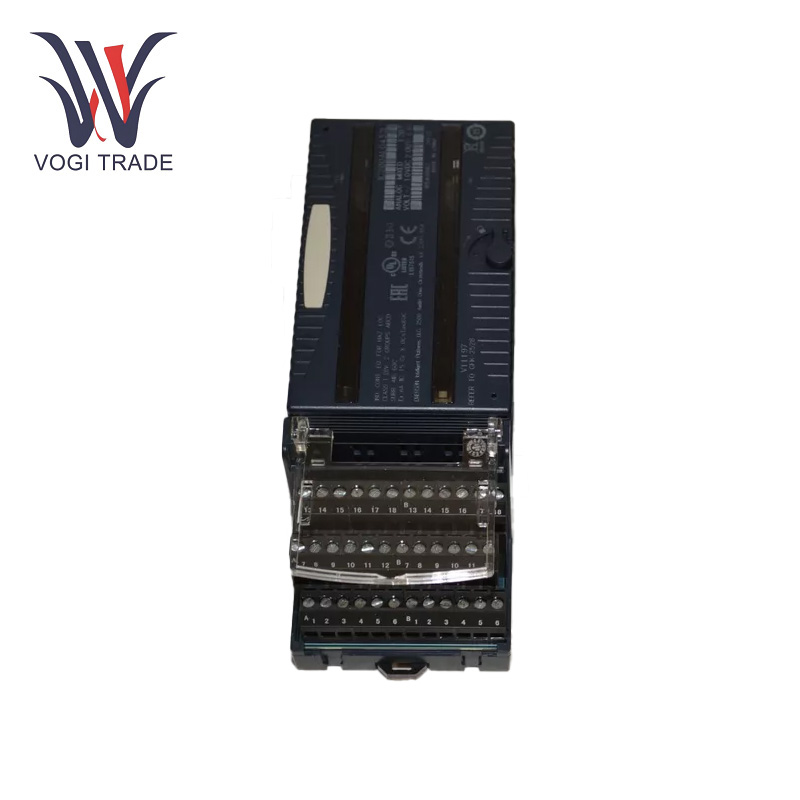

العلامة التجارية: GEالوصف: وحدات الإدخال التناظريةالحالة: العلامة التجارية الجديدةشهادة ： خطاب ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنGE IC200ALG432 هي وحدة إدخال تمثيلية ، مصممة للتعامل مع كل من عمليات الإدخال والمخرجات التناظرية. ويتميز بأربع قنوات إدخال تمثيلية أحادية الطرف وقنتين إخراج تمثيلي أحادي الطرف ، كل منهما يدعم نطاق الجهد من -10 إلى +10 VDC.
| تصنيع |
GE |
| رقم النموذج |
IC200ALG432 |
| رقم الطلب |
IC200ALG432 |
| كتالوج |
Versamax |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
9.4 سم × 12.4 سم × 7 سم |
| بُعد التعبئة |
13 سم × 15 سم × 9 سم |
| وزن |
2 كجم |
الالمعلمة chnical
قنوات الإدخال:4 مدخلات واحدة.
قنوات الإخراج:2 مخرجات واحدة.
إشارة الدخل:-10 إلى +10 VDC.
إشارة الإخراج:-10.24 إلى +10.24 VDC.
دقة:12 بت.
معدل التحديث:0.4 مللي ثانية.
استجابة مرشح الإدخال:5.0 MS.
طاقة خارجية مطلوبة:+18 إلى +30 VDC.
الاستهلاك الحالي للوحة الخلفية:60 مللي أمبير في +5 فولت الحافلة.
إجمالي الاستهلاك الحالي:160 مللي أمبير.
تصنيف العزلة:250 VAC مستمر ، 1500 فولت فور لمدة 1 دقيقة.
نطاق درجة حرارة التشغيل:0 درجة مئوية - 60 درجة مئوية.
ميزات الوظيفة
معالجة الإشارات المختلطة:GE IC200ALG432 قادر على معالجة كل من إشارات الإدخال والإخراج التناظرية ، مع إجمالي 4 قنوات إدخال وقنوات إخراج 2 ؛ هذا يسهل بشكل كبير معالجة أنواع مختلفة من الإشارات التناظرية في نظام التحكم الصناعي.
دقة عالية:يمكن أن يوفر GE IC200ALG432 تحويل إشارة تمثيلية عالية الدقة وتجهيزها بدقة 12 بت ، والتي يمكن أن تلبي احتياجات التطبيق لقياس دقيق والتحكم الدقيق.
مؤشر LED:يدرك مؤشر LED الأمامي للوحدة الإشارة إلى حالة مصدر الطاقة وتدفق التيار الخلفي ، بحيث يمكن للمستخدمين مراقبة حالة تشغيل الوحدة النمطية في أي وقت.
استجابة سريعة:0.4 MS معدل تحديث ووقت استجابة الإدخال 5 مللي ثانية ، يتيح GE IC200ALG432 للاستجابة بسرعة للتغيرات في إشارة الإدخال وتحديث إشارة الإخراج ، وتحقيق الأداء في الوقت الفعلي لنظام التحكم.
الإنذارات القابلة للتكوين:تحتوي هذه الوحدة على أجهزة إنذار قابلة للتكوين ، والتي تؤدي إلى تنبيهات للسيناريوهات غير الطبيعية في النظام.
التشخيصوظيفة:وظيفة التشخيص المدمجة ، يمكنها اكتشاف مزود الطاقة من جانب المستخدم ، يمكن للمستخدم تحديد العيوب بسرعة.
مجالات التطبيق
مراقبة الطاقة والسيطرة عليها:يمكنه مراقبة معلمات والتحكم (مثل الجهد والتيار وما إلى ذلك) في مشاريع مثل محطات الطاقة والمحطات الفرعية. يمكن لـ GE IC200ALG432 الحصول على الجهد والإشارة التناظرية الحالية ، وإرسالها إلى نظام التحكم لتحليل ومعالجة ، والتحكم في المولدات والمحولات ومعدات الطاقة الأخرى للحفاظ على التشغيل المستقر لشبكة الطاقة.
خطوط إنتاج الأتمتة الصناعية:جمع الإشارات التناظرية من أجهزة استشعار مختلفة مثل درجة الحرارة والضغط والتدفق ، وما إلى ذلك ، والتحكم في وظائف المشغلات مثل المحركات ، والصمامات ، وما إلى ذلك ، يمكن لخط إنتاج معالجة الأغذية ، على سبيل المثال ، GE IC200ALG432 جمع إشارات درجة الحرارة من أجهزة استشعار درجة الحرارة ، والتحكم في فتحة صمامات البخار ، وضمان استقرار درجة حرارة الطعام.
أنظمة HVAC:في أنظمة التدفئة والتهوية وتكييف الهواء ، يجمع إشارات لمراقبة المعلمات البيئية (درجة الحرارة ، الرطوبة ، إلخ) والتحكم في تشغيل مكيفات الهواء والمراوح والمخيمات. على سبيل المثال ، تعديل سرعة تشغيل ضاغط مكيف الهواء ودرجة الافتتاح من مثبط الهواء وفقًا لدرجة حرارة النقطة المحددة والرطوبة لتحقيق الضوابط الموفرة للطاقة والراحة.
الصناعة الكيميائية:يتراوح تطبيقه من التحكم في العملية في صناعة الكيماويات والبتروكيماويات إلى التحكم في المستوى السائل ، والتحكم في الضغط والتحكم في التدفق. GE IC200ALG432 قادر على التحكم في المضخات والصمامات والأجهزة الأخرى لضمان سلامة واستقرار عملية الإنتاج. أي ، على سبيل المثال ، في مصنع تكرير البترول ، يمكنه التحكم في تدفق الزيت ودرجة الافتتاح من الصمام في خط الأنابيب وفقًا للعملية يحتاج إلى الحفاظ على عملية التكرير إلى التقدم الطبيعي.
