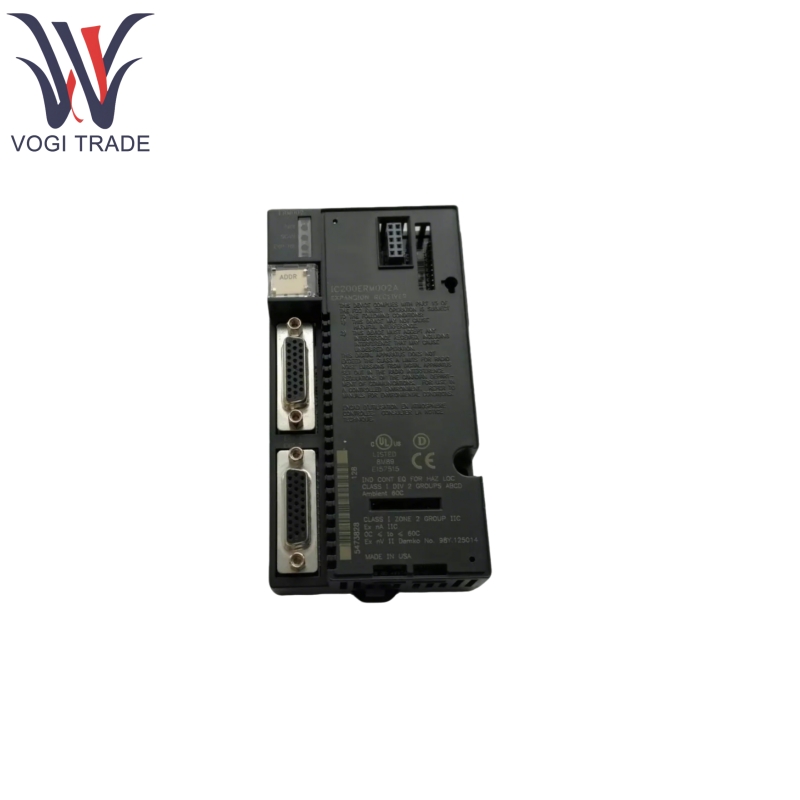

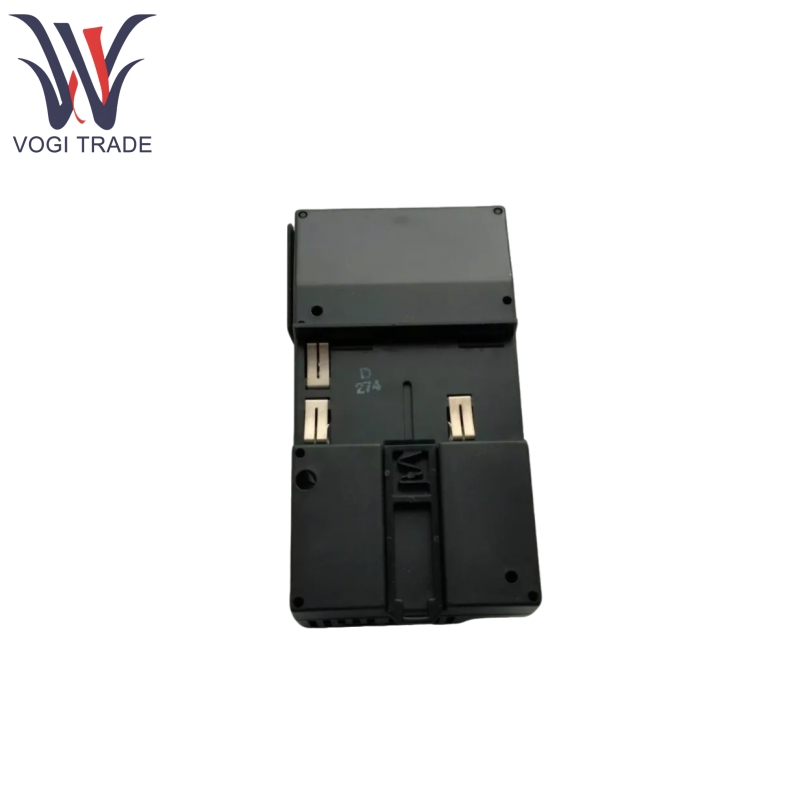

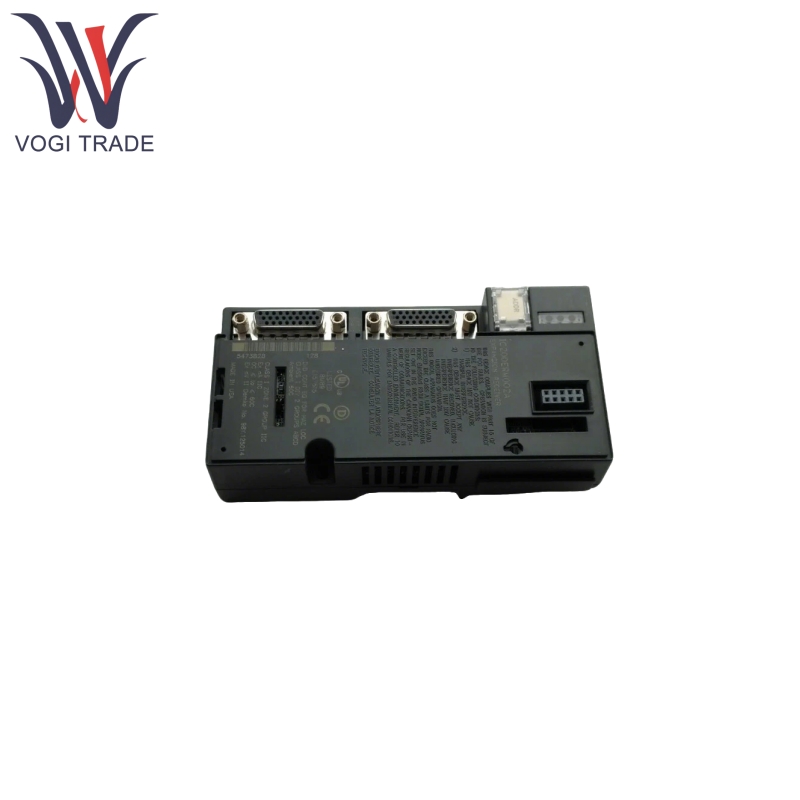

العلامة التجارية: GEالوصف: وحدة استقبال التوسعالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنتُستخدم وحدة استقبال التوسع GE IC200ERM002 بشكل أساسي لتوصيل رف التوسع بنظام محطة Versamax PLC أو NIU I/O لتوسيع عدد نقاط الإدخال/الإخراج ، ويدعم رفوف التوسع لما يصل إلى 8 وحدات توسيع الإدخال في مجال توسيع نطاق توسيع ما يصل إلى 8 في مقابل.
| تصنيع |
GE |
| رقم النموذج |
IC200ERM002 |
| رقم الطلب |
IC200ERM002 |
| كتالوج |
GE FANUC |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز HS |
8538900000 |
| البعد |
12*8*2cm |
| وزن |
0.2 كجم |
ميزات المنتج
يدعم GE IC200ERM002 وضع الاتصال التفاضلي أو أحادي الطرف ، ويمكن توصيله بجهاز إرسال التوسع (IC200ETM001) أو مباشرة إلى حامل رئيسي (الوضع أحادي الطرف ، عندما يكون هناك رف تمدد واحد فقط).
عند مقاطعة الاتصال ، يمكن لـ GE IC200ERM002 دعم وظيفة "الحجز الأخيرة" للحفاظ على الوضع الحالي لوحدة الإخراج وتحسين استقرار النظام.
يمكن لـ GE IC200ERM002 عزل خطأ النظام ، ويسهل تحديد موقع الوحدة النمطية المعيبة وإصلاحها في رف التوسع دون التأثير على تشغيل النظام الرئيسي.
لا يتطلب GE IC200ERM002 مفاتيح DIP ويمكن تكوينها من خلال البرنامج. يمكن تركيب وحدة تزويد الطاقة مباشرة على الوحدة النمطية.
مبدأ عمل المنتج
GE IC200ERM002 كوحدة التحكم الأساسية لرف التوسع ، تتلقى إشارات التحكم والبيانات من الرف الرئيسي (وحدة المعالجة المركزية/NIU) أو جهاز إرسال التمدد (IC200ETM001) من خلال كابل التوسع لتحقيق التواصل بين النظام الرئيسي ورفع التوسع.
3 LEDs توفر ملاحظات في الوقت الفعلي حول حالة العملية:
PWR: يشير إلى ما إذا كانت الوحدة تحصل على طاقة 5VDC
exp rx: يشير إلى حالة اتصال ناقل التوسع (الوميض أو دائمًا يشير إلى التواصل الطبيعي ، لا يشير الخروج إلى أي اتصال)
المسح الضوئي: يشير الأخضر إلى أن وحدة المعالجة المركزية/NIU تقوم بمسح الإدخال/الإخراج من رف التوسع ، ويشير الأصفر إلى أنه لا يتم مسحه.
عند تشغيل النظام بشكل طبيعي ، تشير الوحدة النمطية إلى حالة المسح الإدخال/الإخراج للنظام الرئيسي إلى رف التوسع من خلال مصباح المسح الضوئي ، يوفر مصباح EXP RX ملاحظات حول ما إذا كان الاتصال طبيعيًا.
إذا تمت مقاطعة الاتصال ، فإن الوحدة تثير وظيفة "الحجز الأخيرة" للحفاظ على وحدة الإخراج لرف التوسع في آخر حالة لتجنب العمل غير الطبيعي للمعدات.
يتم تثبيت وحدة تزويد الطاقة على IC200ERM002 لتوفير الطاقة العاملة لجميع الوحدات النمطية في رف التوسع.
معلمة المنتج
GE IC200ERM002 بيانات المواصفات على النحو التالي.
| غرض |
مواصفة |
| المتطلبات الحالية للطائرة الخلفية |
5V DC @ 70MA (الحد الأقصى) ؛ 3.3V DC @ 20MA (الحد الأقصى) |
| الحد الأقصى لطول الكابل |
الوضع التفاضلي: 15 مترًا ، الوضع المفرد (الاتصال المباشر إلى الرف الرئيسي): 1 متر |
| معدل نقل البيانات |
الوضع التفاضلي: 5 mBits/sec ، الوضع أحادي الطرف: 2.765 mbits/sec |
| خصائص العزلة |
غير معزول (لا عزل كهربائي) |
| درجة حرارة التشغيل |
0 درجة مئوية إلى 60 درجة مئوية (درجة الحرارة المحيطة) |
| درجة حرارة التخزين |
-40 درجة مئوية إلى 85 درجة مئوية |
| مقاومة الرطوبة |
5 ٪ إلى 95 ٪ (غير تكثيف) |
| متطلبات الوحدات التناظرية المتوافقة |
تتطلب بعض الوحدات التناظرية إصدارات محددة (على سبيل المثال ، IC200ALG320 Revision B أو لاحقًا ، IC200ALG430 Revision C أو لاحقًا ، إلخ) |
| إعداد معرف الرف |
تم تعيينه عبر مفتاح الدوار على الوحدة النمطية (1-7 ، يتطلب كل رف تمدد معرفًا فريدًا) |
