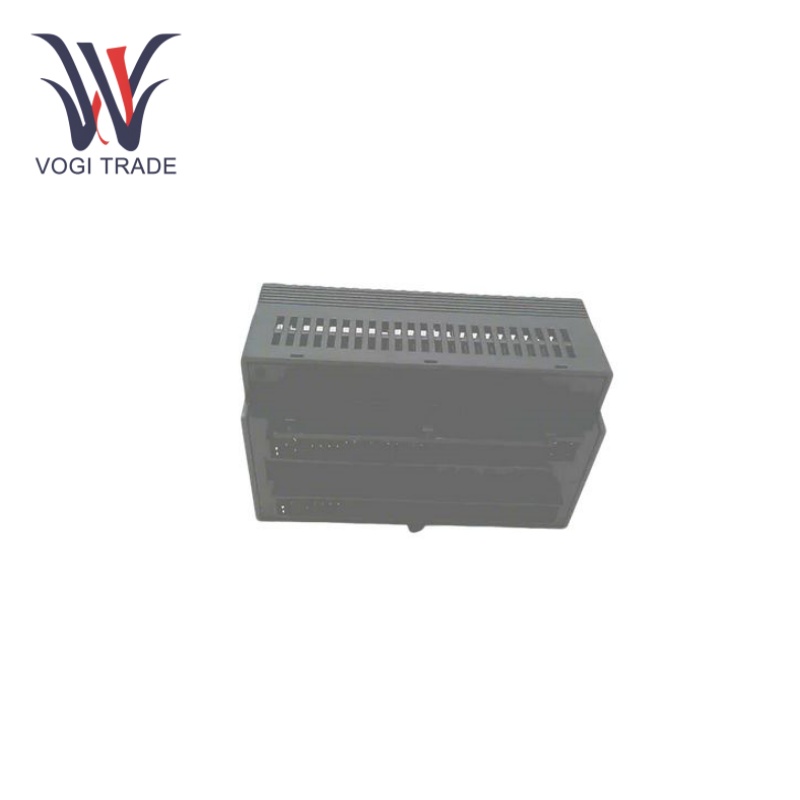

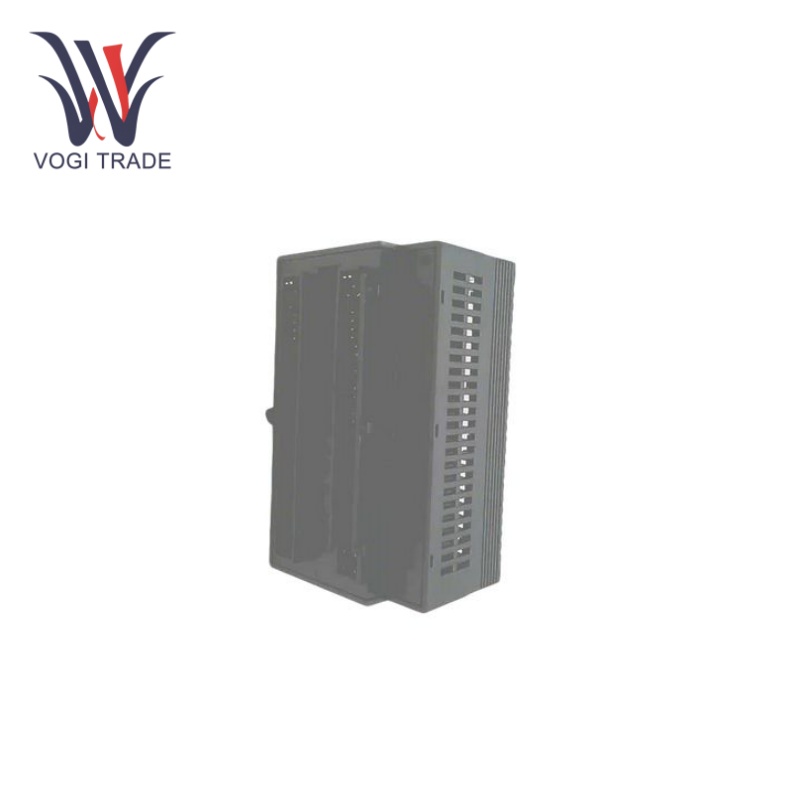

العلامة التجارية: جي ايالوصف: وحدة إخراج منفصلة مكونة من 32 نقطةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 13مصطلح الدفع: تي / تيميناء الشحن: شنتشنيعد GE IC200MDL750 ضروريًا للتحكم في المعدات الخارجية مثل المحركات والملفات اللولبية، مما يجعله مثاليًا لتطبيقات الأتمتة الصناعية. فهو يضمن أداءً موثوقًا به مع حماية مدمجة ضد الاندفاعات الكهربائية.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IC200MDL750 |
| رقم الطلب |
IC200MDL750 |
| كتالوج |
فيرسا ماكس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
11 سم × 6.7 سم × 5 سم |
| البعد التعبئة |
13 سم × 9 سم × 7 سم |
| وزن |
0.8 كجم |
المعلمة التقنية
الاستهلاك الحالي للوحة الكترونية معززة:الحد الأقصى 90 مللي أمبير.
التسرب الحالي:5.30 مللي أمبير عند 0 فولت تيار مستمر.
نقاط الإخراج:32 نقطة إخراج منفصلة.
منطق الإخراج:تكوين الأسلاك المنطقية الإيجابية.
نطاق الجهد الناتج:10.2 - 30 فولت تيار مستمر.
تيار الإخراج:0.5 ألف لكل نقطة.
وقت الاستجابة أثناء الانتقال:الحد الأقصى 0.1 مللي ثانية.
وقت الاستجابة خارج المرحلة الانتقالية:الحد الأقصى 0.2 مللي ثانية.
درجة حرارة التشغيل:0-30 درجة مئوية.
رطوبة:5% إلى 95% (بدون تكاثف).
الخصائص الوظيفية
كثافة قناة الإخراج العالية:GE IC200MDL750 عبارة عن وحدة إخراج منفصلة مكونة من 32 نقطة مع مجموعتين تحتوي كل منهما على 16 قناة إخراج. يمكن أن يؤدي ذلك إلى تشغيل العديد من الأجهزة الخارجية في نفس الوقت، مما يؤدي إلى تحسين كفاءة التحكم في النظام بشكل فعال.
عزل القناة:على الرغم من أن الوحدة لا تعزل القنوات الفردية، إلا أنها يمكنها عزل كل مجموعة مكونة من 16 نقطة. يمكن لـ GE IC200MDL750 تقليل تداخل المجموعتين بشكل فعال، وتحسين استقرار وموثوقية النظام.
عالية الأداء:أجزاء مصدر الطاقة ودائرة الحماية موثوقة للغاية، الحد الأقصى لاستهلاك اللوحة الإلكترونية المعززة هو 90 مللي أمبير. لقد خضع GE IC200MDL750 لاختبارات وشهادات صارمة، ويمكنه العمل بثبات في بيئة صناعية قاسية. بالإضافة إلى ذلك، فإن وقت الاستجابة القصير للتشغيل والإيقاف قادر على التحكم بسرعة ودقة في إخراج الحمل الخارجي لضمان عمل النظام بشكل طبيعي.
تشخيص الخطأ
رمز الخطأ ورسائل الخطأ:تم تجهيز نظام GE Fanuc VersaMax بمراقبة الأجهزة ويمكن لوظائف التشخيص مراقبة حالة عمل GE IC200MDL750 في الوقت الفعلي. تتمثل وظيفة النظام في إنشاء رموز الخطأ ورسائل الإنذار المقابلة عند حدوث خطأ. بهذه الطريقة، سيتمكن المستخدم من العثور على موقع الخطأ والسبب وتحليله بسهولة باستخدام برنامج التشخيص أو أداة برمجة الموزعين بناءً على رموز ورسائل الخطأ هذه.
فحص الدائرة الخارجية:عندما تشك في وجود خطأ، تحتاج إلى التحقق من صحة الدائرة الخارجية المتصلة بهذه الوحدة، والأسلاك، وجهاز التحميل، ومصدر الطاقة، وما إلى ذلك. تحقق مما إذا كان هناك دائرة كهربائية قصيرة، أو دائرة مفتوحة، أو خطأ في الاتصال في الأسلاك، وما إذا كان تحميل تلف الجهاز والحمل الزائد.
مجالات التطبيق
الأتمتة الصناعية:يمكن لـ GE IC200MDL750 تشغيل مشغلات متعددة (مثل صمامات الملف اللولبي والأسطوانات والمحركات وما إلى ذلك) لتحقيق أتمتة العمليات وتحسين كفاءة الإنتاج وجودة المنتج.
أتمتة البناء:في أنظمة التشغيل الآلي للمباني، يمكنه التحكم في تشغيل وإيقاف أنظمة الإضاءة وتكييف الهواء ومصاعد النظام من بين أشياء أخرى. ومن خلال التحكم في هذه الأجهزة ومراقبتها، يمكن تقليل استخدام الطاقة في المبنى إلى الحد الأدنى ويمكن تحسين جودة الهيكل وأمانه.
توليد الطاقة وتوزيعها:يمكن استخدام GE IC200MDL750 للتحكم في قواطع الدائرة، والمرحلات، وغيرها من المعدات في نظام توليد وتوزيع الطاقة، بالإضافة إلى مراقبة حالة تشغيل المعدات. من خلال مراقبة الحالة الديناميكية لنظام الطاقة في الوقت الفعلي والتحكم فيها بشكل فعال، يمكن ضمان استقرار وموثوقية مصدر الطاقة والحفاظ على التشغيل الآمن لشبكة الطاقة.
الخدمات اللوجستية والتخزين:في مجال الخدمات اللوجستية والتخزين، يمكن لـ GE IC200MDL750 التحكم في سيور النقل، ومعدات الفرز، ورافعات التكديس، والمعدات وعمليات المعدات الأخرى، وأتمتة العمليات اللوجستية والتخزين، وتحسين كفاءة العمل، وتقليل تكاليف العمالة.
