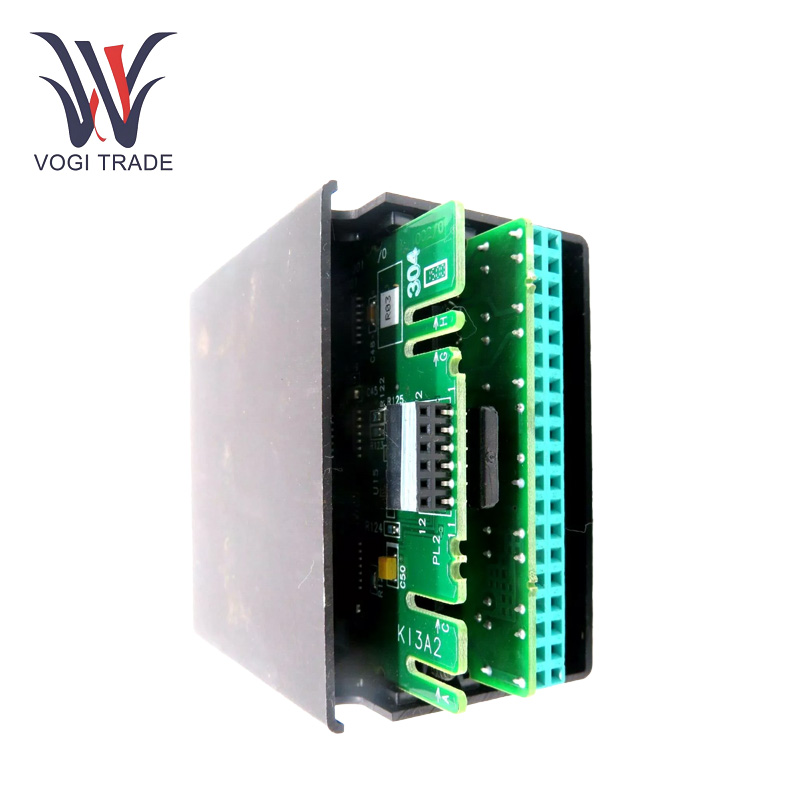

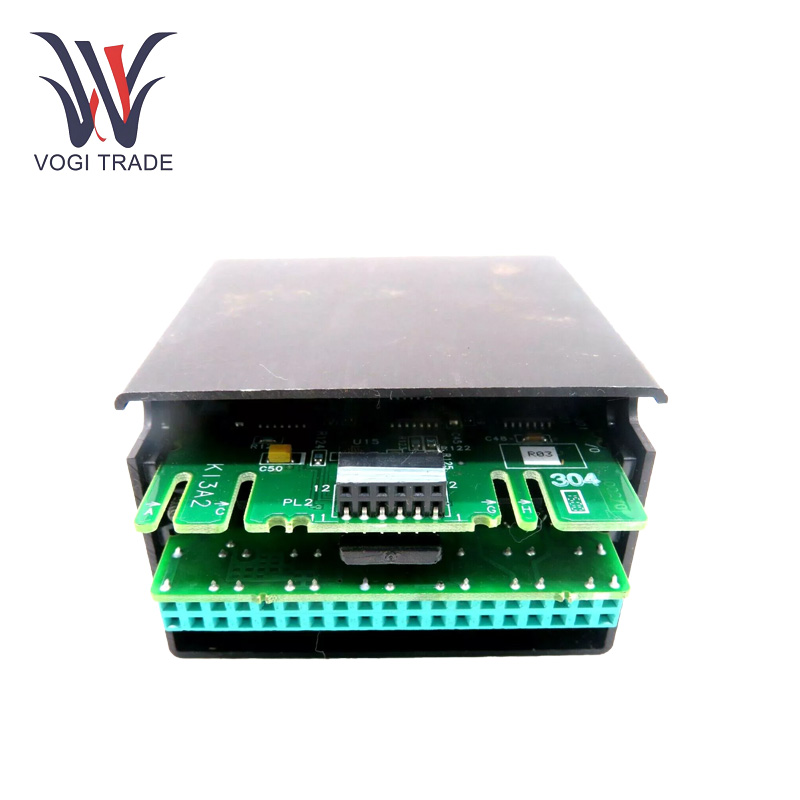

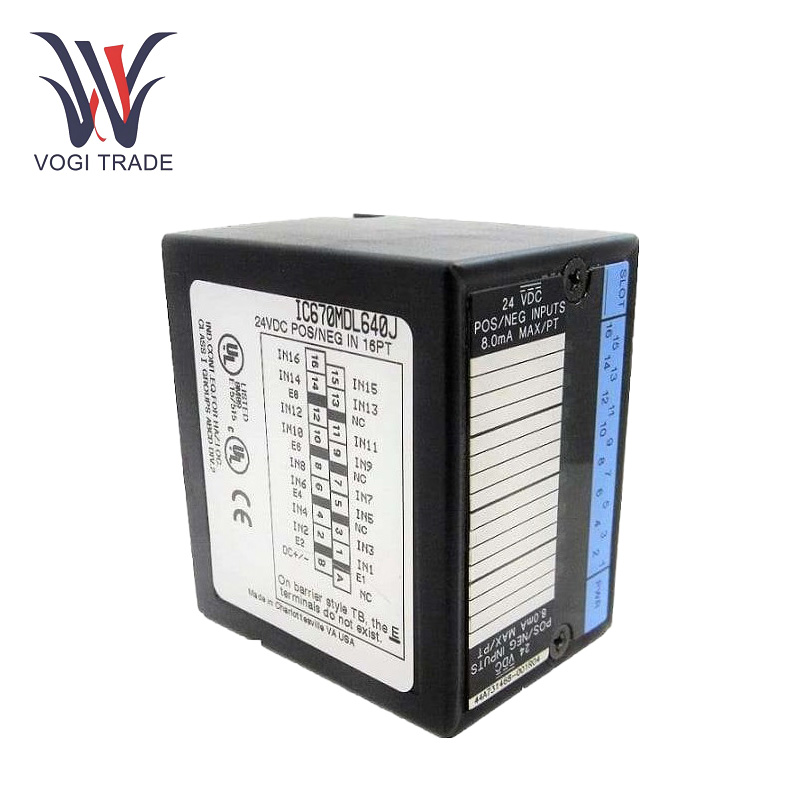

العلامة التجارية: GEالوصف: وحدة الإدخالالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 8مدة الدفع: T/T.ميناء الشحن: شنتشنGE IC670MDL640 يدعم العديد من المنطق لسهولة التكيف مع الإعدادات الصناعية المتنوعة ، ولديه معالجة مدخلات دقيقة ، ووقت استجابة سريع.
تصنيع |
GE |
رقم النموذج |
IC670MDL640 |
رقم الطلب |
IC670MDL640 |
كتالوج |
- |
بلد المنشأ |
الولايات المتحدة الأمريكية |
رمز HS |
8479909090 |
البعد |
12 سم*12 سم*15 سم |
بُعد التعبئة |
14 سم*14 سم*17 سم |
وزن |
0.8 كجم |
المعلمات التشغيل
نطاق جهد الإخراج القابل للتعديل الحقل:0 - 30 VDC.
جهد التشغيل الاسمي:24 VDC.
عدد قنوات الإدخال: 16.
عدد القنوات: 10.
الجهد العزلة:250 VAC (دائم) / 1500 VAC لمدة 1 دقيقة.
مقاومة:3 kΩ (الحد الأدنى).
التيار النموذجي المرسوم من مصدر الطاقة:75 م.
الحد الأقصى الذي يتم سحبه من إمدادات الطاقة:83 م.
الدولة 0 الحالية:0 - 1MA حالة 1 الحالية: 3.0 - 8MA.
وقت الاستجابة (نموذجي):6 مللي ثانية.
ميزات المنتج
دعم منطقي متعدد:يتم دعم الأسلاك المنطقية الإيجابية والسلبية. إنها تتيح له أن يتلاءم بسهولة مع بيئات صناعية مختلفة. على سبيل المثال ، في العديد من الخطوط الصناعية التلقائية حيث تم تصميم بعض الأنظمة الكهربائية على المنطق الإيجابي وبعضها على المنطق السلبي ، يمكن دمج هذه الوحدة بسهولة دون عمليات تحويل إشارة معقدة.
معالجة مدخلات دقيقة:ما الذي تفعله الوحدة النمطية: يمكن لـ GE IC670MDL640 قياس إشارات الإدخال بدقة مع نطاق يتراوح من 0 إلى 30 VDC مع مستوى الجهد الاسمي الذي يبلغ 24 VDC تيار إدخال المستخدم لكل قناة إدخال هو 7.5 Ma 24 VDC. تضمن هذه الإدارة الدقيقة للمدخلات أن يختار المختارون أي مصادر خطأ من خلال الاستفادة من المستشعرات المتاحة والمعدات الخارجية ، والتي تسمح بالاكتشاف الدقيق ونقل إشارات الإدخال إلى نظام التحكم.
استجابة سريعة:وقت استجابة الإدخال في الحالة والدولة على حد سواء هو 6 مللي ثانية ، نموذجية (MAX) (إلى جانب 10 مللي ثانية. هذه الاستجابة السريعة أمر حيوي في مواقف التحكم في الوقت الحقيقية.
تثبيت
تصاعد السكك الحديدية:تم تركيب GE IC670MDL640 ببساطة على سكة DIN العادية. الخطوة الأولى هي وضع مقاطع التثبيت للوحدة بحيث تتوافق مع أخاديد سكة DIN. ثم ، اضغط بحزم على الوحدة النمطية حتى تنقر في مكانها. هذه الطريقة شائعة بالنسبة لوحدات التحكم الصناعية ذات المساحة المحدودة مما يجعل من السهل تبادلها وخدمة الوحدة النمطية.
تصاعد اللوحة:هناك أيضًا إمكانية لتصاعد اللوحة - لألواح التحكم المخصصة المصممة. يتم حفر ثقوب المسمار مسبقًا على لوحة التحكم استنادًا إلى نمط فتحة التثبيت للوحدة النمطية. كما كان من قبل ، يتم إرفاق الوحدة النمطية بالوحة بواسطة البراغي أو البراغي. يساعد في إنشاء تثبيت أكثر مرونة للمواقف التي يكون فيها الاهتزاز والمقاومة للصدمة أمرًا بالغ الأهمية.
استكشاف الأخطاء وإصلاحها
لا يوجد اكتشاف إشارة الدخل:تحقق من الأسلاك: فحص اتصالات الأسلاك بين الأجهزة الخارجية والوحدة. تأكد من أن الأسلاك ليست فضفاضة أو تالف أو تآكل. أعد توصيل الأسلاك بشكل آمن إذا كان هناك أي علامة على المشكلات.
قيم إشارة الإدخال غير الطبيعية:يمكن أن يغير التداخل الكهربائي قيم إشارة الدخل. تحقق من الأسلاك للتأكد من أنها بعيدة عن: خطوط توليد الطاقة عالية الجهد ومصادر أخرى للتداخل الكهرومغناطيسي. استخدم الكابلات المحمية لتقليل التداخل ، إذا لزم الأمر.
ارتفاع درجة حرارة الوحدة:يجب عليك التحقق مما إذا كانت الوحدة النمطية تحصل على تهوية كافية. إذا تم تثبيت لوحة تحكم مغلقة مع الوحدة النمطية ، فتحقق مما إذا كانت هناك ثقوب تهوية كافية. يمكن أن يؤدي منفذ التهوية المحظور إلى تراكم الحرارة وارتفاع درجة الحرارة.
نطاق التطبيق
الأتمتة الصناعية:في أنظمة الأتمتة الصناعية ، يتم استخدام GE IC670MDL640 لتوصيل أنواع مختلفة من المستشعرات ، بنظام التحكم. تتبع هذه المستشعرات الموقف والحركة ووجود الأشياء في سياق الإنتاج. تنتقل قراءات المستشعرات بشكل جيد للغاية إلى وحدة التحكم المنطقية القابلة للبرمجة ، والتي تتحكم في التشغيل التلقائي للمحركات والمشغلات وغيرها من معدات خط الإنتاج.
مراقبة نظام الطاقة:يتم استخدام GE IC670MDL640 لمراقبة حالة المعدات الكهربائية في محطات الطاقة والمحطات الفرعية. يمكن ، على سبيل المثال ، مدمن مخدرات على المفاتيح ، قواطع الدوائر ، والمرحلات من أجل الشعور بالولايات الخاصة بهم. من خلال الانبعاث بدقة إشارات الحالة هذه للتحميل على نظام المراقبة ، يمكن للمشغلين مراقبة تشغيل نظام الطاقة عن بُعد والاستجابة في الوقت المناسب لأي مواقف غير طبيعية ، وضمان الإمداد المستقر بالكهرباء.
إدارة المباني:وفي المباني الذكية ، يربط GE IC670MDL640 جميع أنواع المستشعرات ، بما في ذلك أجهزة استشعار الأبواب ، وأجهزة استشعار النوافذ ، وأجهزة استشعار درجة الحرارة ، بنظام إدارة المباني. إنه يساعد على مراقبة بناء الأمن والوضع البيئي. يمكن استخدام الإشارات التي تم إنشاؤها من هذه المستشعرات من قبل نظام إدارة المباني للتحكم في تشغيل أنظمة الإضاءة وتكييف الهواء والأمن من أجل توفير بيئة آمنة ومريحة لشاغلي المباني.
