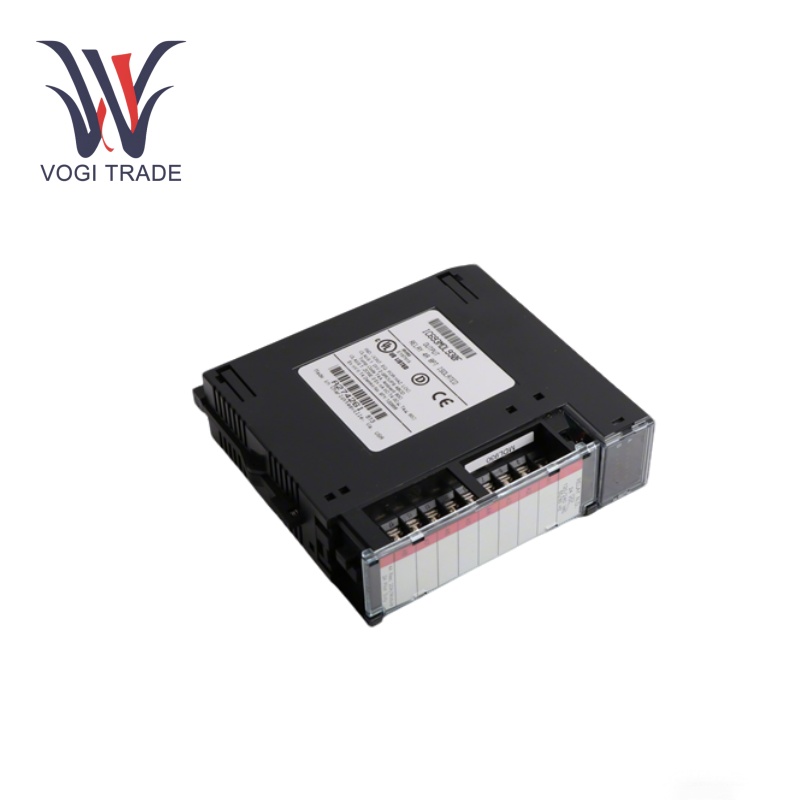

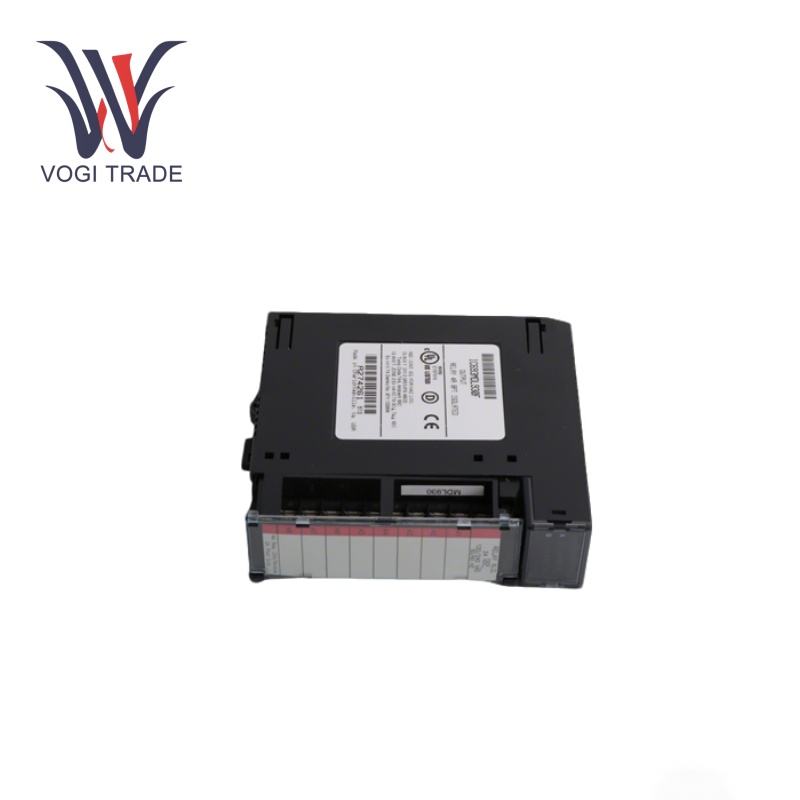

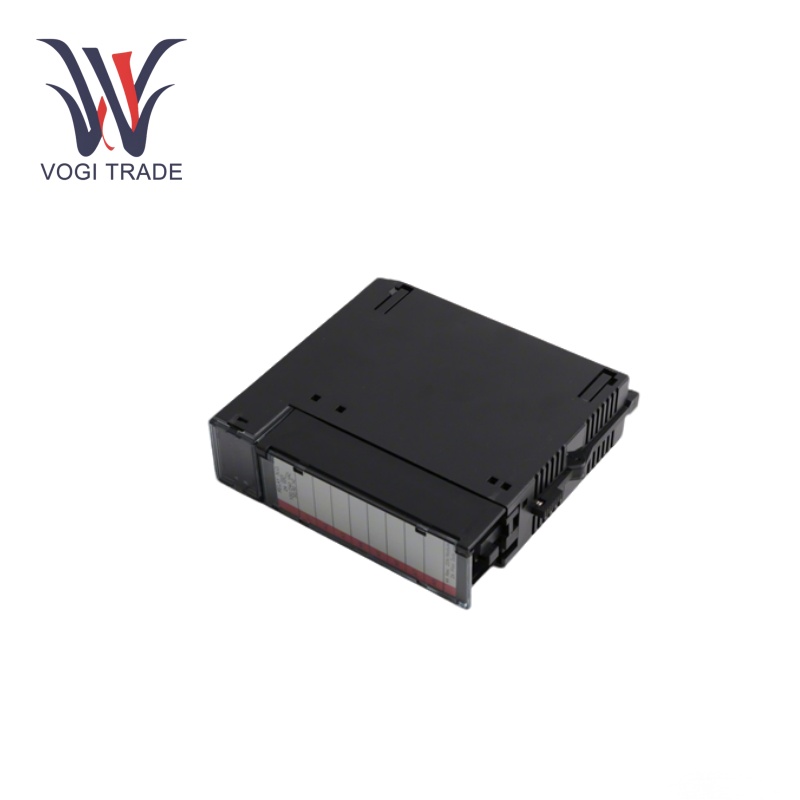

GE IC693MDL930

المعلمة الفنية

الجهد المقنن: 24V DC.

عدد المخرجات: 8.

تكرار:50/60 هرتز.

تيار الإخراج: 4 لكل دائرة.

نطاق الجهد الإخراج: 5 - 30V DC ، 5 - 250V AC.

عزل: 1500V بين جانب الحقل والجانب المنطقي ؛ 500V بين المجموعات.

الاستهلاك الحالي للطائرة الخلفية: 6 مللي أمبير من حافلة 5V ؛ 70 مللي أمبير من حافلة 24V.
وقت الاستجابة: 15 مللي ثانية.

تبديل التردد: 20 دورة في الدقيقة.

الحد الأقصى لتيار inrush: 5 أ

درجة حرارة التشغيل: 0 - 50 درجة مئوية.

عرض الوحدة النمطية: فتحة واحدة.

ميزات وظيفية

الناتج عالي السعة: يحتوي GE IC693MDL930 على ما مجموعه 8 دوائر متتالية مفتوحة عادة ، مع سعة تبديل الإخراج 4 لكل دائرة ، والتي يمكن أن تلبي متطلبات التحكم في مختلف الأحمال عالية الطاقة.

العزلة عالية: عزل 1500 فولت بين جانب الحقل والجانب المنطقي ، وعزل 500 فولت بين المجموعات ، لتجنب التداخل المتقاطع بشكل فعال بين الدوائر المختلفة لتحسين استقرار وموثوقية النظام.

توافق الجهد الواسع: GE IC693MDL930 يعمل تحت الجهد 24V DC أو 120/240V AC المقنن ، ومدى جهد الخرج هو 5 - 30 فولت DC و 5 - 250V AC ، يمكن تعديله وفقًا لمتابعة الطاقة المختلفة ومتطلبات الحمل.

مراقبة الحالة: GE IC693MDL930HAS صفين من LED الأخضر في الأعلى. يمكن للسطر الأول A1 عرض حالة نقطة الإخراج من 1 إلى 8: حالة ما إذا كان تشغيل أو إيقاف تشغيله ، والذي يمكن أن يساعد المستخدم على مراقبة القناة التي تعمل في أي وقت.

متناسق:تم تصميمه لوحدة التحكم المنطقية القابلة للبرمجة في السلسلة 90 - 30 ؛ يتصاعد في أي فتحة I/O من فتحة 5 - 10 - فتحة فتحة. كما يدعم كل من أنظمة RX3I و RX7I الحديثة.

مجالات التطبيق

صناعة التصنيع: يتم استخدام GE IC693MDL930 لتسهيل التحكم في المعدات والمراقبة في عملية الإنتاج ، من أحزمة النقل إلى الروبوتات وخطوط الإنتاج. يتحكم في بداية ووقف أحزمة الناقل ، والأسلحة الآلية.

صناعة الطاقة: يتم استخدامه في إشراف وتنظيم محطات الطاقة المنقولة بالفحم وشبكات الكهرباء وأجهزة الطاقة. على سبيل المثال ، يمكن لـ GE IC693MDL930 تنظيم فتح وإغلاق قواطع الدوائر في شبكات الطاقة ، وكذلك إدارة تشغيل معدات تحويل الطاقة في محطات الطاقة.

Transportation: يتم استخدامه في التحكم في إشارات المرور وتشغيلها وأنظمة تتبع المركبات ومعدات النقل. على سبيل المثال ، يمكنه التحكم في تبديل إشارات المرور وعمل بوابات التذاكر التلقائية في محطات مترو الأنفاق ، إلخ.

بناء أتمتة: يمكن لـ GE IC693MDL930 التحكم في المعدات في مبنى ذكي ، بما في ذلك المصاعد وأنظمة تكييف الهواء وأنظمة الإضاءة. يمكن أن تفعل أشياء مثل تشغيل وحدات تكييف الهواء أو إيقافها وفتح أو إغلاق أبواب المصاعد ، على سبيل المثال.

صناعة معالجة المياه： يتم استخدامه في نظام التحكم في محطات معالجة المياه للتحكم في تشغيل المضخات والصمامات وغيرها من المعدات ، ومراقبة معلمات جودة المياه ومعلمات العملية.
